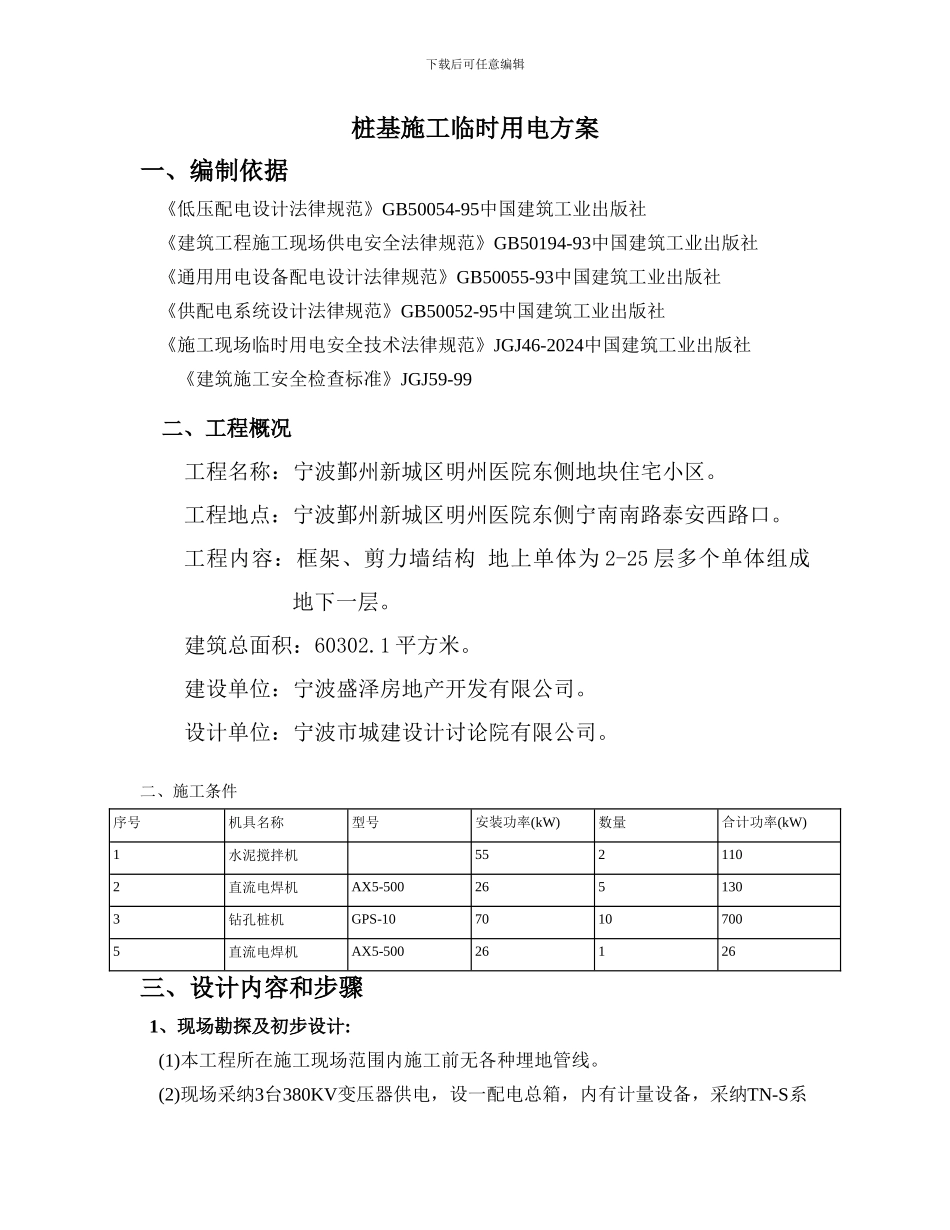

下载后可任意编辑桩基施工临时用电方案一、编制依据 《低压配电设计法律规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社 《供配电系统设计法律规范》GB50052-95中国建筑工业出版社 《施工现场临时用电安全技术法律规范》JGJ46-2024中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、工程概况工程名称：宁波鄞州新城区明州医院东侧地块住宅小区。工程地点：宁波鄞州新城区明州医院东侧宁南南路泰安西路口。工程内容：框架、剪力墙结构 地上单体为 2-25 层多个单体组成 地下一层。建筑总面积：60302.1 平方米。建设单位：宁波盛泽房地产开发有限公司。设计单位：宁波市城建设计讨论院有限公司。二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1水泥搅拌机5521102直流电焊机AX5-5002651303钻孔桩机GPS-1070107005直流电焊机AX5-50026126三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采纳3台380KV变压器供电，设一配电总箱，内有计量设备，采纳TN-S系下载后可任意编辑统供电。 (3)根据施工现场用电设备布置情况，总箱进线采纳导线直接埋地敷设，干线采纳直接埋地敷设，用电器导线采纳直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，三级防护。 (4)根据《JGJ46-2024》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: (1)、水泥搅拌机 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×55=16.5kW Qjs=Pjs×tgφ=16.5×1.02=16.83kvar (2)、直流电焊机 Kx=0.7，Cosφ=0.6，tgφ=1.33 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=26kW Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×26=36.77 kW Pjs=Kx×Pe=0.7×36.77=25.74kW Qjs=Pjs×tgφ=25.74×1.33=34.32kvar (3)、钻孔桩机 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×90=27kW Qjs=Pjs×tgφ=27×1.02=27.55kvar (4)、钻孔桩机 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×90=27kW Qjs=Pjs×tgφ=27×1.02=27.55kvar (5)、直流电焊机 Kx=0.7，Cosφ=0.6，tgφ=1.33 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=26kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×26=18.38 kW下载后可任意编辑 Pjs=Kx×Pe=0.7×18.38=12.87kW Qjs=Pj...
