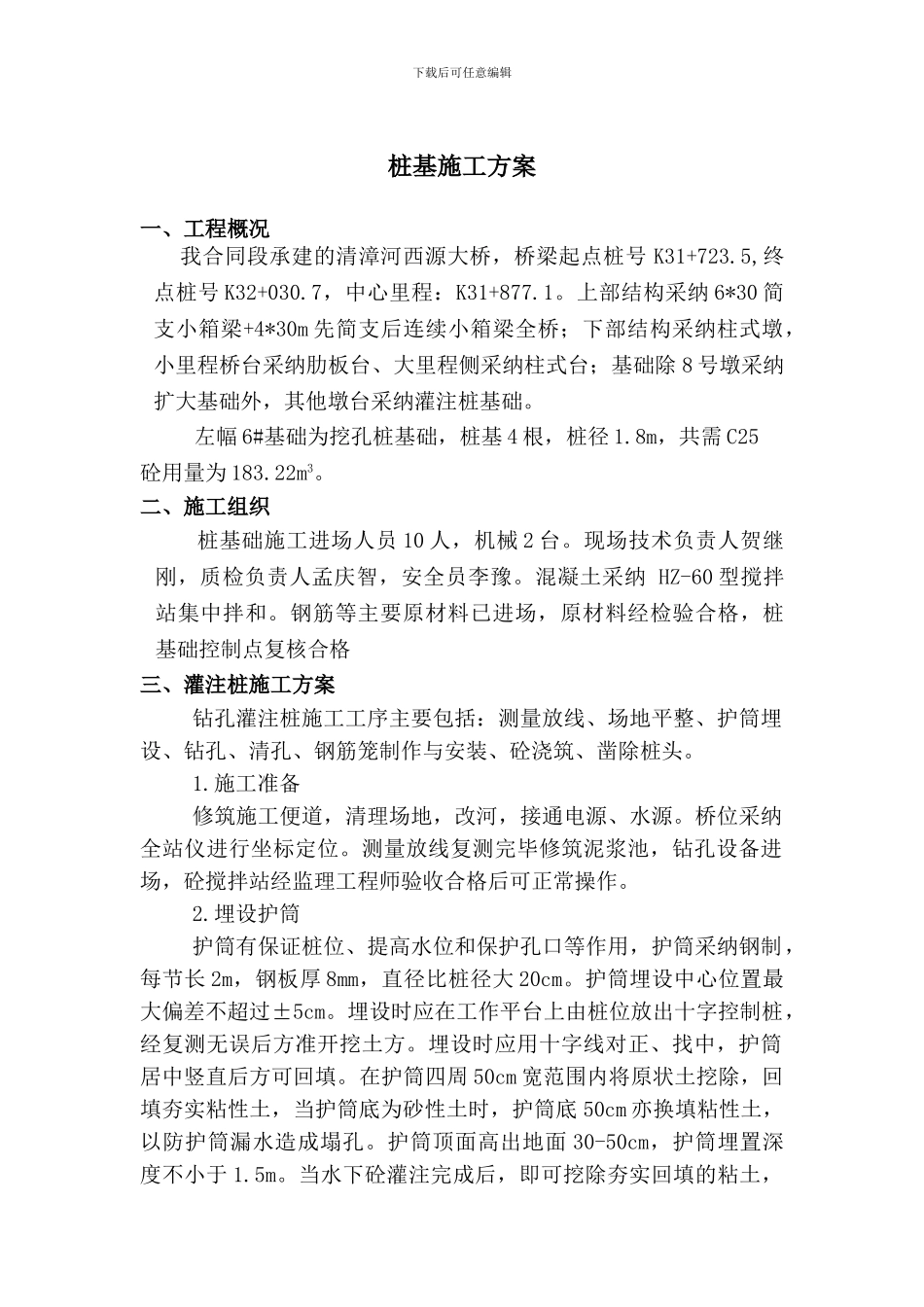

下载后可任意编辑桩基施工方案一、工程概况我合同段承建的清漳河西源大桥，桥梁起点桩号 K31+723.5,终点桩号 K32+030.7，中心里程：K31+877.1。上部结构采纳 6*30 简支小箱梁+4*30m 先简支后连续小箱梁全桥；下部结构采纳柱式墩，小里程桥台采纳肋板台、大里程侧采纳柱式台；基础除 8 号墩采纳扩大基础外，其他墩台采纳灌注桩基础。左幅 6#基础为挖孔桩基础，桩基 4 根，桩径 1.8m，共需 C25砼用量为 183.22m3。二、施工组织桩基础施工进场人员 10 人，机械 2 台。现场技术负责人贺继刚，质检负责人孟庆智，安全员李豫。混凝土采纳 HZ-60 型搅拌站集中拌和。钢筋等主要原材料已进场，原材料经检验合格，桩基础控制点复核合格三、灌注桩施工方案钻孔灌注桩施工工序主要包括：测量放线、场地平整、护筒埋设、钻孔、清孔、钢筋笼制作与安装、砼浇筑、凿除桩头。1.施工准备修筑施工便道，清理场地，改河，接通电源、水源。桥位采纳全站仪进行坐标定位。测量放线复测完毕修筑泥浆池，钻孔设备进场，砼搅拌站经监理工程师验收合格后可正常操作。2.埋设护筒护筒有保证桩位、提高水位和保护孔口等作用，护筒采纳钢制，每节长 2m，钢板厚 8mm，直径比桩径大 20cm。护筒埋设中心位置最大偏差不超过±5cm。埋设时应在工作平台上由桩位放出十字控制桩，经复测无误后方准开挖土方。埋设时应用十字线对正、找中，护筒居中竖直后方可回填。在护筒四周 50cm 宽范围内将原状土挖除，回填夯实粘性土，当护筒底为砂性土时，护筒底 50cm 亦换填粘性土，以防护筒漏水造成塌孔。护筒顶面高出地面 30-50cm，护筒埋置深度不小于 1.5m。当水下砼灌注完成后，即可挖除夯实回填的粘土，下载后可任意编辑将护筒拆除。3．钻机就位及开挖泥浆池、沉淀池就位前，对各项准备工作进行检查，对钻机平台的软基先进行处理。钻机用枕木做机座，保持台座和顶端平稳，保证在钻进过程中不产生位移和沉陷。用水平尺检查钻机底盘调成水平状态，用垂球检验垂直度，并试转数圈。泥浆护壁是钻孔灌注桩施工技术关键之一。泥浆护壁的好坏直接关系到钻孔灌注桩的质量。泥浆护壁按土层的性质可以用原土造浆，即钻孔时直接注人清水使之与原位的粘土混合成护壁泥浆，也可用人工制备的泥浆。在砂层、砂夹层等易塌孔的土层中钻孔，应当用人工制备的特别泥浆。 泥浆的作用是护壁、携砂、冷却钻头和润滑，其中护壁和携砂是主要的。泥浆池就近开挖，距离桩位最少 15m，为充分...
