桩基础工程(旋挖桩)施工方案VIP免费

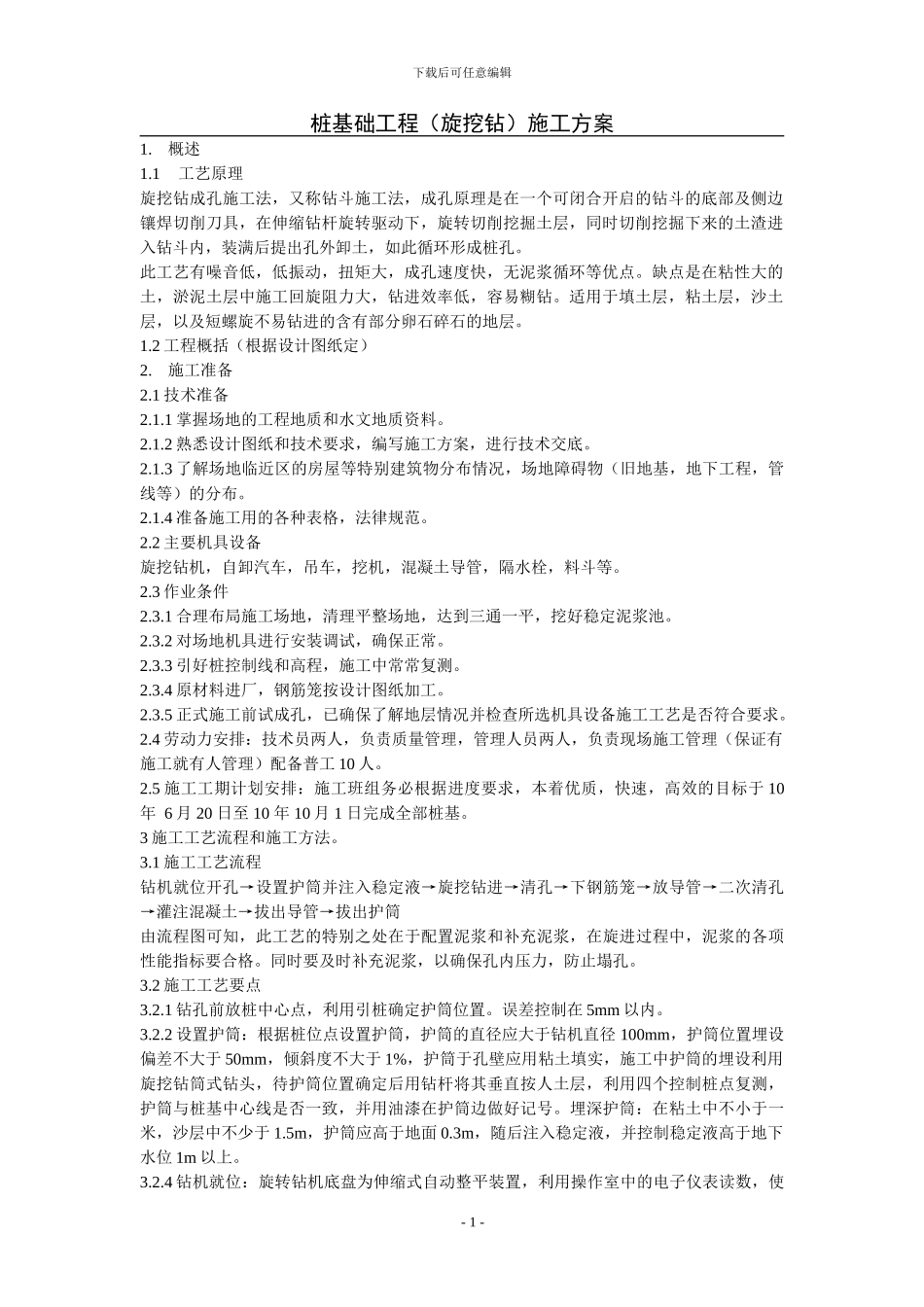

桩基础工程(旋挖桩)施工方案_第1页
1/6

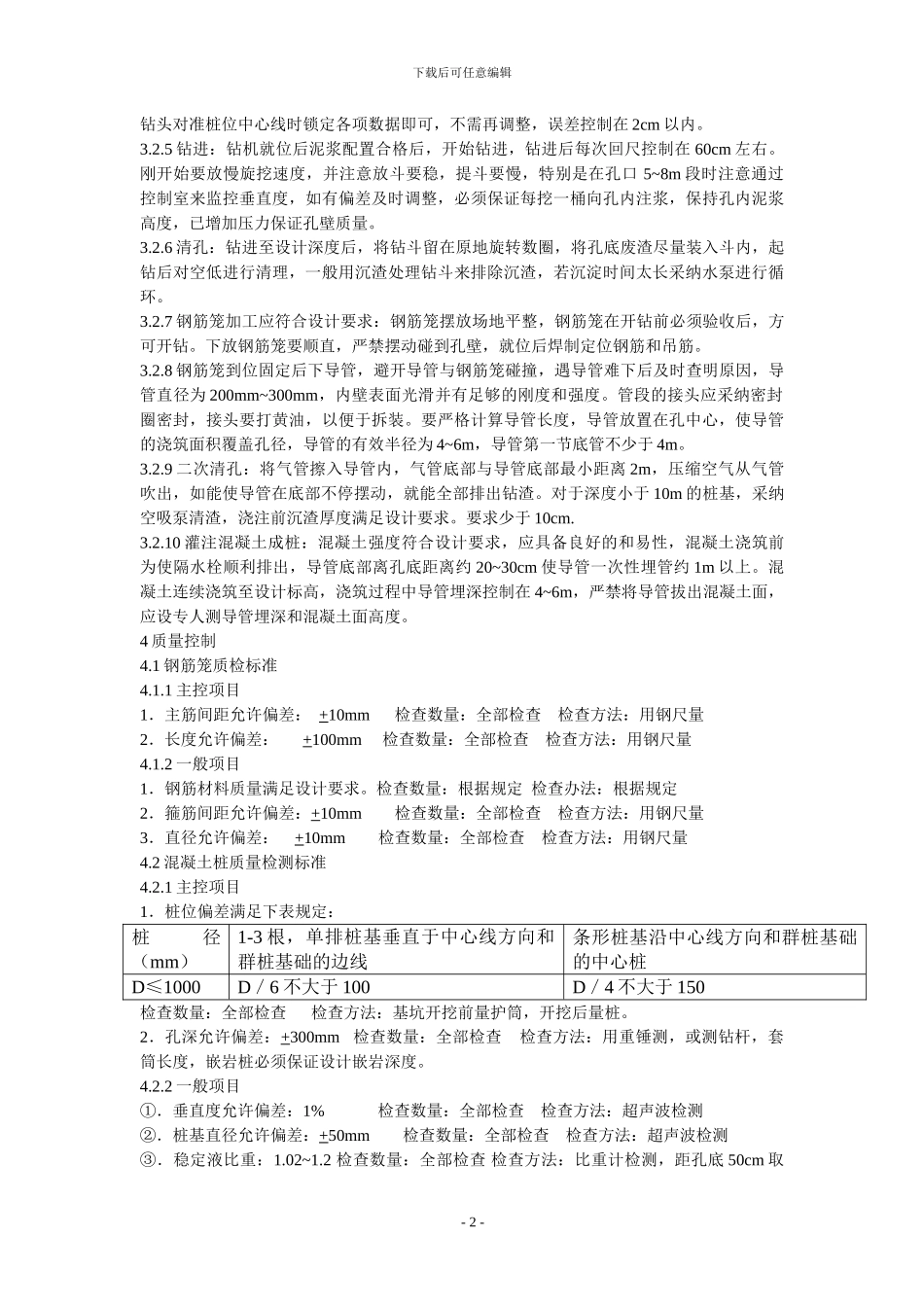

桩基础工程(旋挖桩)施工方案_第2页
2/6

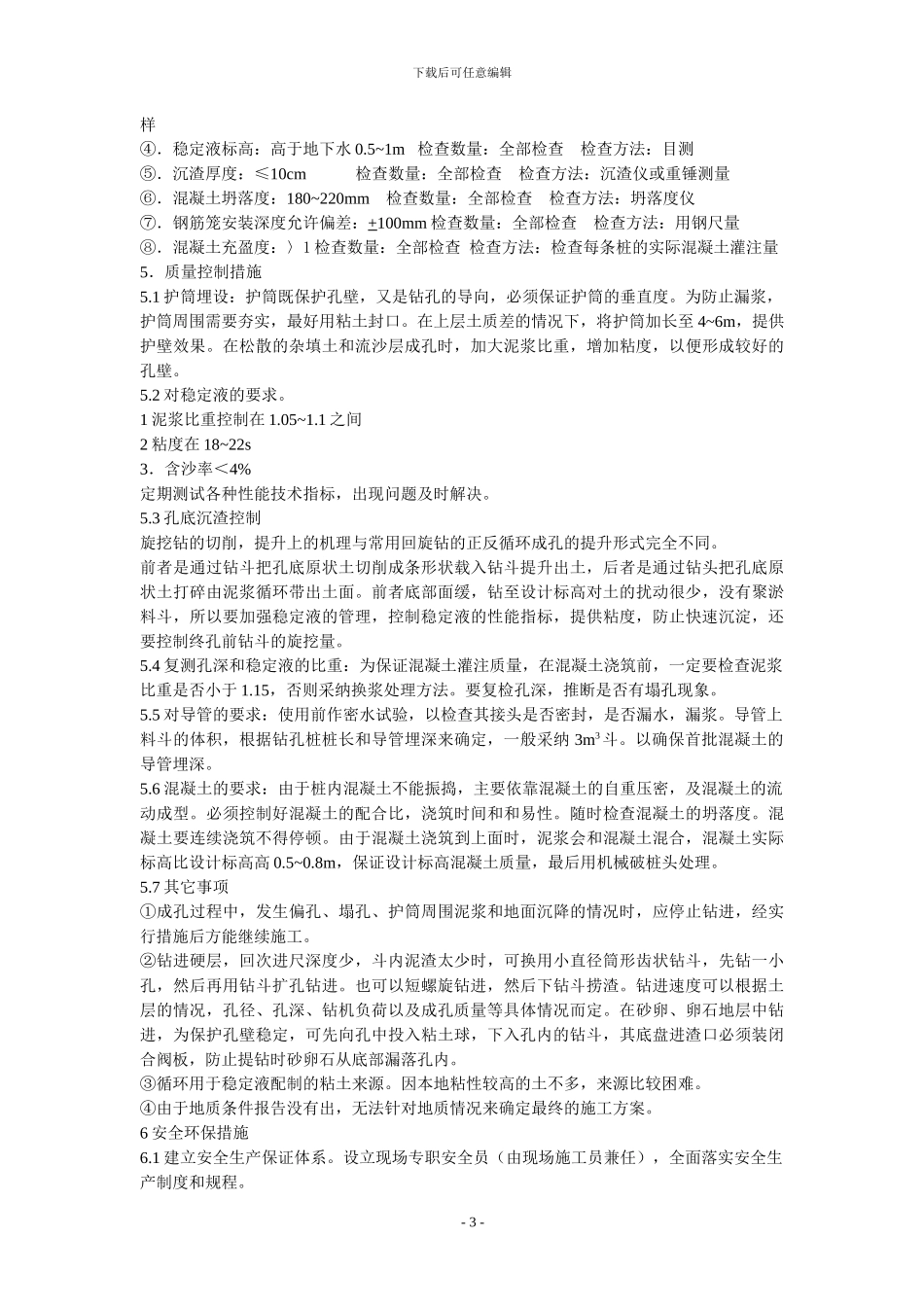

桩基础工程(旋挖桩)施工方案_第3页
3/6
下载后可任意编辑桩基础工程(旋挖钻)施工方案1.概述1.1工艺原理旋挖钻成孔施工法,又称钻斗施工法,成孔原理是在一个可闭合开启的钻斗的底部及侧边镶焊切削刀具,在伸缩钻杆旋转驱动下,旋转切削挖掘土层,同时切削挖掘下来的土渣进入钻斗内,装满后提出孔外卸土,如此循环形成桩孔。此工艺有噪音低,低振动,扭矩大,成孔速度快,无泥浆循环等优点。缺点是在粘性大的土,淤泥土层中施工回旋阻力大,钻进效率低,容易糊钻。适用于填土层,粘土层,沙土层,以及短螺旋不易钻进的含有部分卵石碎石的地层。1.2 工程概括(根据设计图纸定)2.施工准备2.1 技术准备2.1.1 掌握场地的工程地质和水文地质资料。2.1.2 熟悉设计图纸和技术要求,编写施工方案,进行技术交底。2.1.3 了解场地临近区的房屋等特别建筑物分布情况,场地障碍物(旧地基,地下工程,管线等)的分布。2.1.4 准备施工用的各种表格,法律规范。2.2 主要机具设备 旋挖钻机,自卸汽车,吊车,挖机,混凝土导管,隔水栓,料斗等。2.3 作业条件2.3.1 合理布局施工场地,清理平整场地,达到三通一平,挖好稳定泥浆池。2.3.2 对场地机具进行安装调试,确保正常。2.3.3 引好桩控制线和高程,施工中常常复测。2.3.4 原材料进厂,钢筋笼按设计图纸加工。2.3.5 正式施工前试成孔,已确保了解地层情况并检查所选机具设备施工工艺是否符合要求。2.4 劳动力安排:技术员两人,负责质量管理,管理人员两人,负责现场施工管理(保证有施工就有人管理)配备普工 10 人。2.5 施工工期计划安排:施工班组务必根据进度要求,本着优质,快速,高效的目标于 10 年 6 月 20 日至 10 年 10 月 1 日完成全部桩基。3 施工工艺流程和施工方法。3.1 施工工艺流程钻机就位开孔→设置护筒并注入稳定液→旋挖钻进→清孔→下钢筋笼→放导管→二次清孔→灌注混凝土→拔出导管→拔出护筒由流程图可知,此工艺的特别之处在于配置泥浆和补充泥浆,在旋进过程中,泥浆的各项性能指标要合格。同时要及时补充泥浆,以确保孔内压力,防止塌孔。3.2 施工工艺要点3.2.1 钻孔前放桩中心点,利用引桩确定护筒位置。误差控制在 5mm 以内。3.2.2 设置护筒:根据桩位点设置护筒,护筒的直径应大于钻机直径 100mm,护筒位置埋设偏差不大于 50mm,倾斜度不大于 1%,护筒于孔壁应用粘土填实,施工中护筒的埋设利用旋挖钻筒式钻头,待护筒位置确定后用钻杆将其垂直按人土层,利用四个控制桩点复...
