楼梯屋顶钢管支模施工方案VIP免费

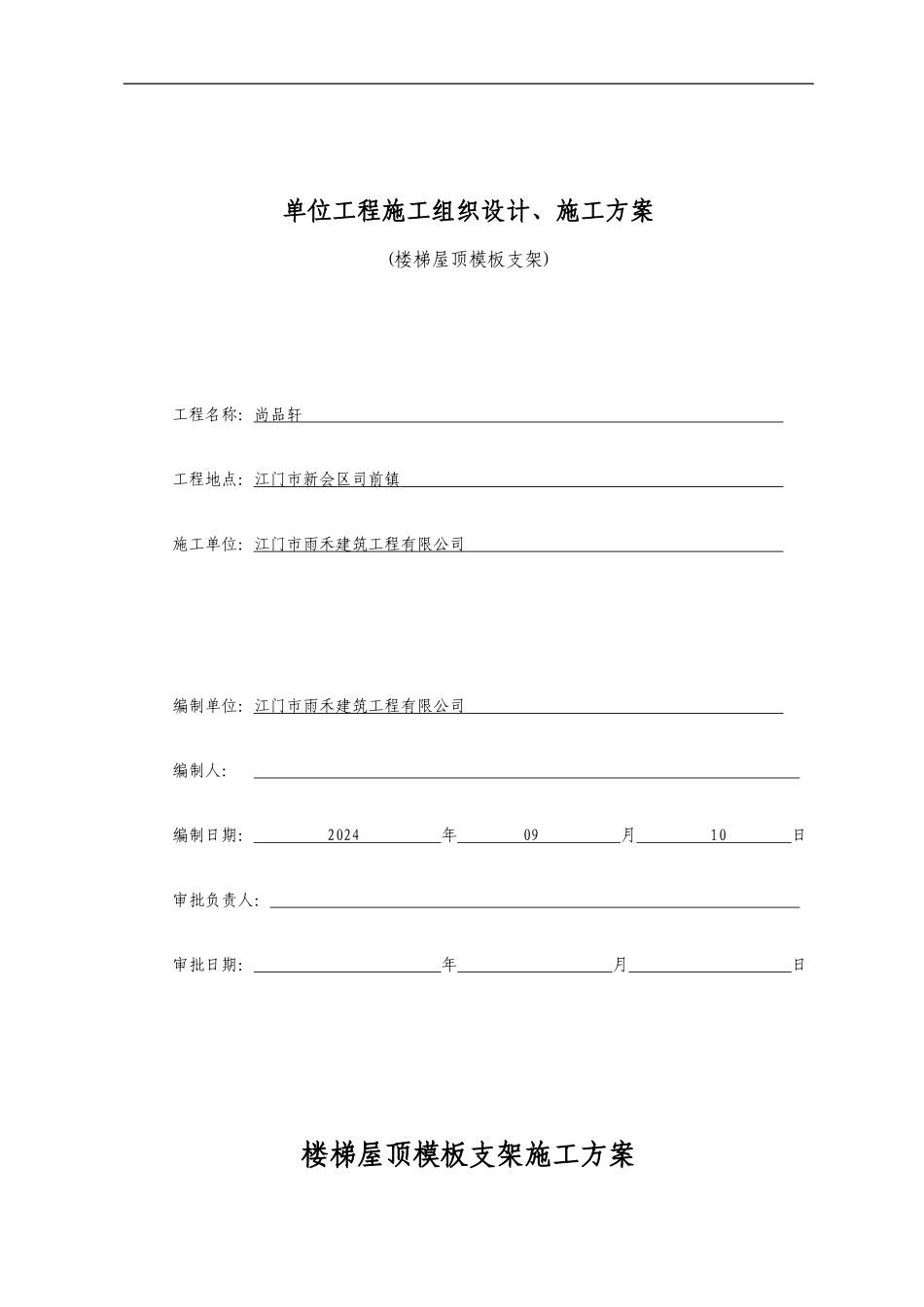

楼梯屋顶钢管支模施工方案_第1页
1/14
楼梯屋顶钢管支模施工方案_第2页
2/14

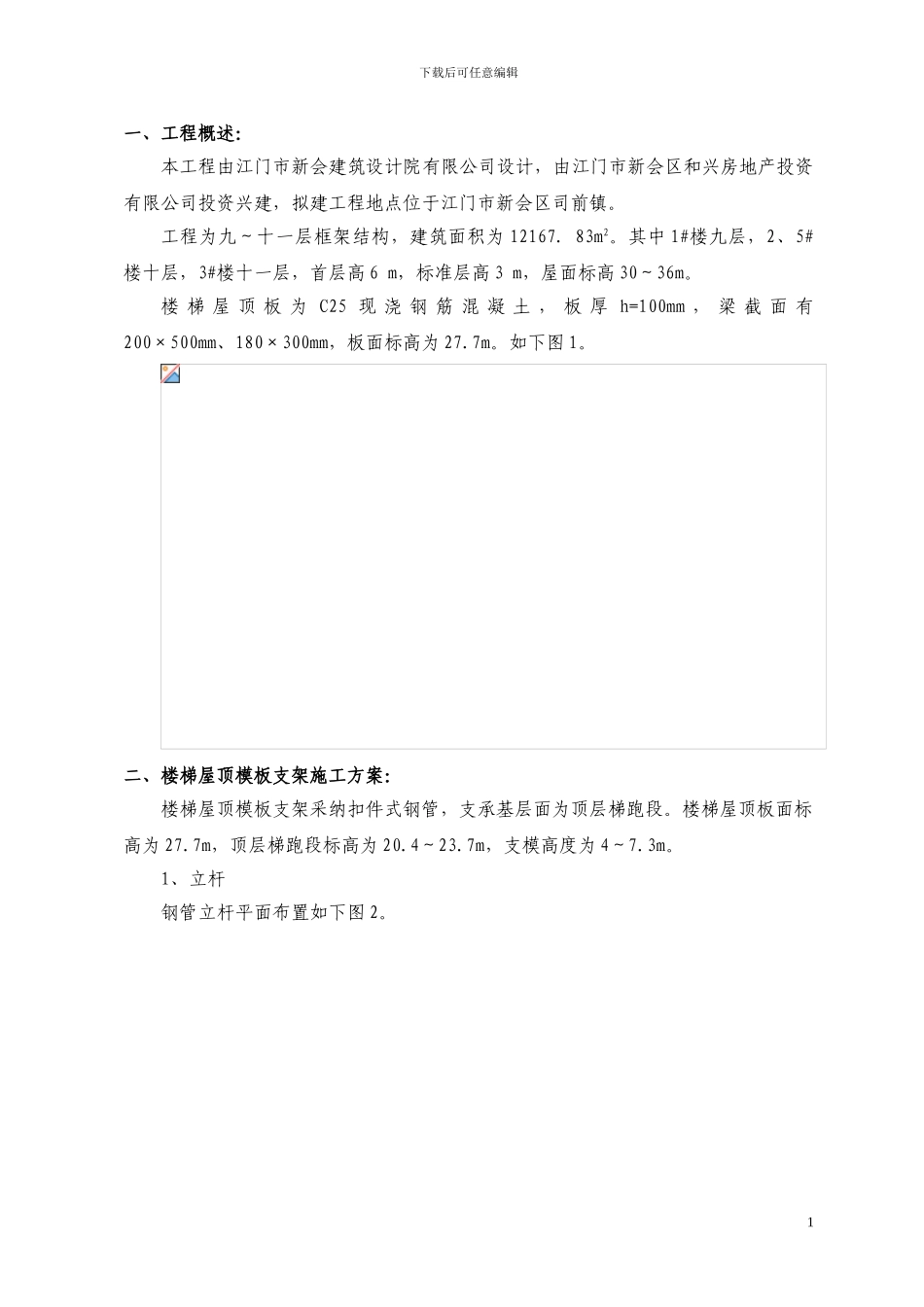

楼梯屋顶钢管支模施工方案_第3页
3/14

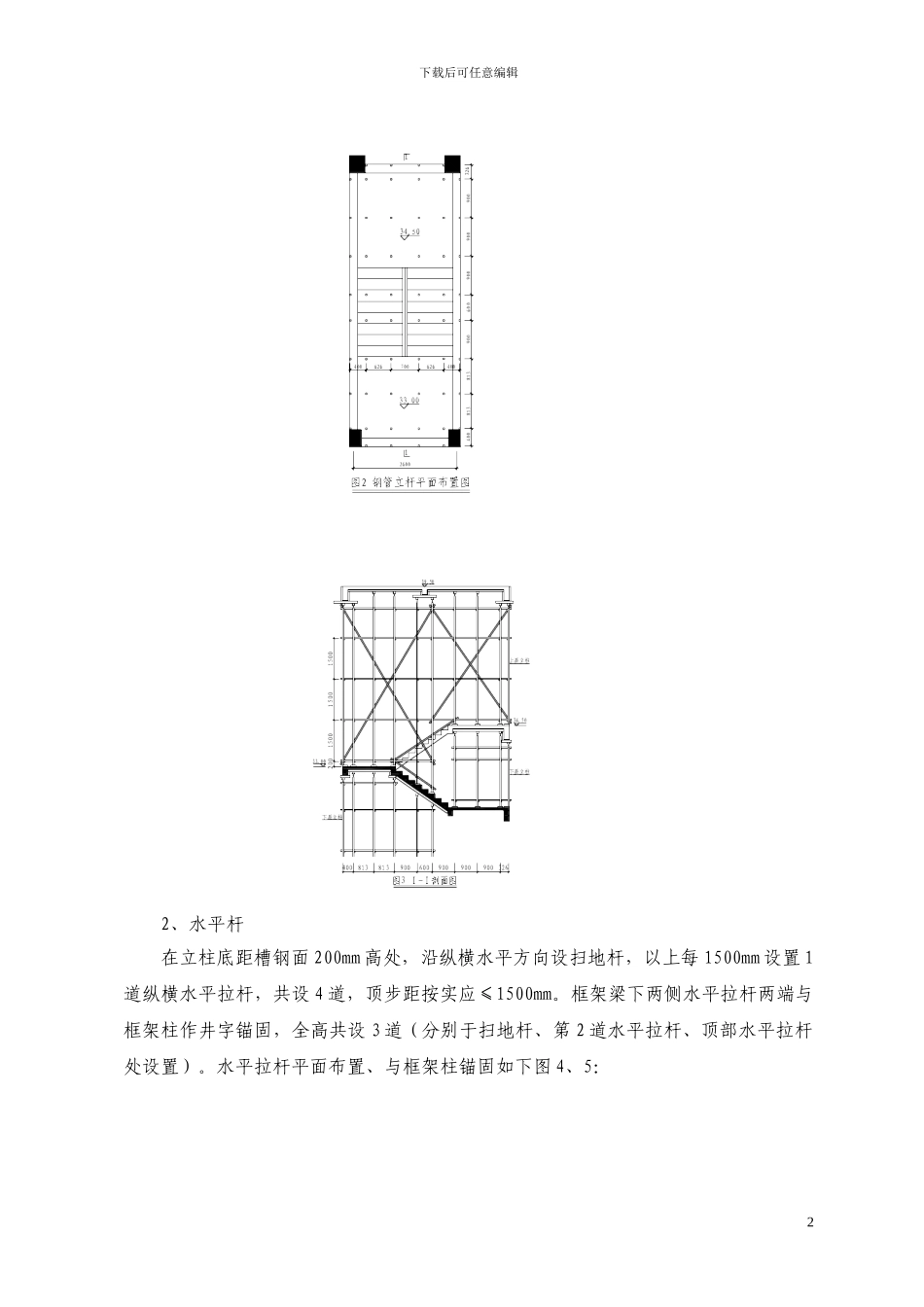

单位工程施工组织设计、施工方案(楼梯屋顶模板支架)工程名称:尚品轩 工程地点:江门市新会区司前镇 施工单位:江门市雨禾建筑工程有限公司 编制单位:江门市雨禾建筑工程有限公司 编制人: 编制日期: 2024 年 09 月 10 日审批负责人: 审批日期: 年 月 日楼梯屋顶模板支架施工方案下载后可任意编辑一、工程概述:本工程由江门市新会建筑设计院有限公司设计,由江门市新会区和兴房地产投资有限公司投资兴建,拟建工程地点位于江门市新会区司前镇。工程为九~十一层框架结构,建筑面积为 12167. 83m2。其中 1#楼九层,2、5#楼十层,3#楼十一层,首层高 6 m,标准层高 3 m,屋面标高 30~36m。楼 梯 屋 顶 板 为 C25 现 浇 钢 筋 混 凝 土 , 板 厚 h=100mm , 梁 截 面 有200×500mm、180×300mm,板面标高为 27.7m。如下图 1。二、楼梯屋顶模板支架施工方案:楼梯屋顶模板支架采纳扣件式钢管,支承基层面为顶层梯跑段。楼梯屋顶板面标高为 27.7m,顶层梯跑段标高为 20.4~23.7m,支模高度为 4~7.3m。1、立杆钢管立杆平面布置如下图 2。1下载后可任意编辑 2、水平杆在立柱底距槽钢面 200mm 高处,沿纵横水平方向设扫地杆,以上每 1500mm 设置 1道纵横水平拉杆,共设 4 道,顶步距按实应≤1500mm。框架梁下两侧水平拉杆两端与框架柱作井字锚固,全高共设 3 道(分别于扫地杆、第 2 道水平拉杆、顶部水平拉杆处设置)。水平拉杆平面布置、与框架柱锚固如下图 4、5:2下载后可任意编辑 3、剪刀撑垂直剪刀撑沿周边梁内侧立杆由下至上连续封闭设置,并于中间梁下设置 1 道,与平面夹角宜为 450~60,水平剪刀撑沿垂直剪刀撑的对角线位设置,分别于支架的底部、中部及顶部共设 3 道。剪刀撑平面布置如下图 6:3下载后可任意编辑 4、基础本梯屋顶模板支架支承基层面为顶层梯跑段。对于多层模板的立柱,当梯屋顶正在浇筑混凝土时,下层梯跑段的立柱不允许拆除。三、材料计划立杆、水平拉杆以及剪刀撑均采纳 Φ48×3mm 钢管,梁、板大楞采纳 80×80mm松木枋,小楞采纳 80×80mm 松木枋,梁侧模以及梁、板底模均采纳 20mm 厚松木胶合板。梁、板下立杆均设置顶托支顶,大楞置于顶托上,小楞支承于大楞上,小楞间距根据支承段大楞跨度平均布置且≤300mm。四、计算梁侧模以及梁、板底模、小楞、大楞在本工程楼面模板支架方案中已有验算(两者用料相同、而跨度、间距本方案为...
