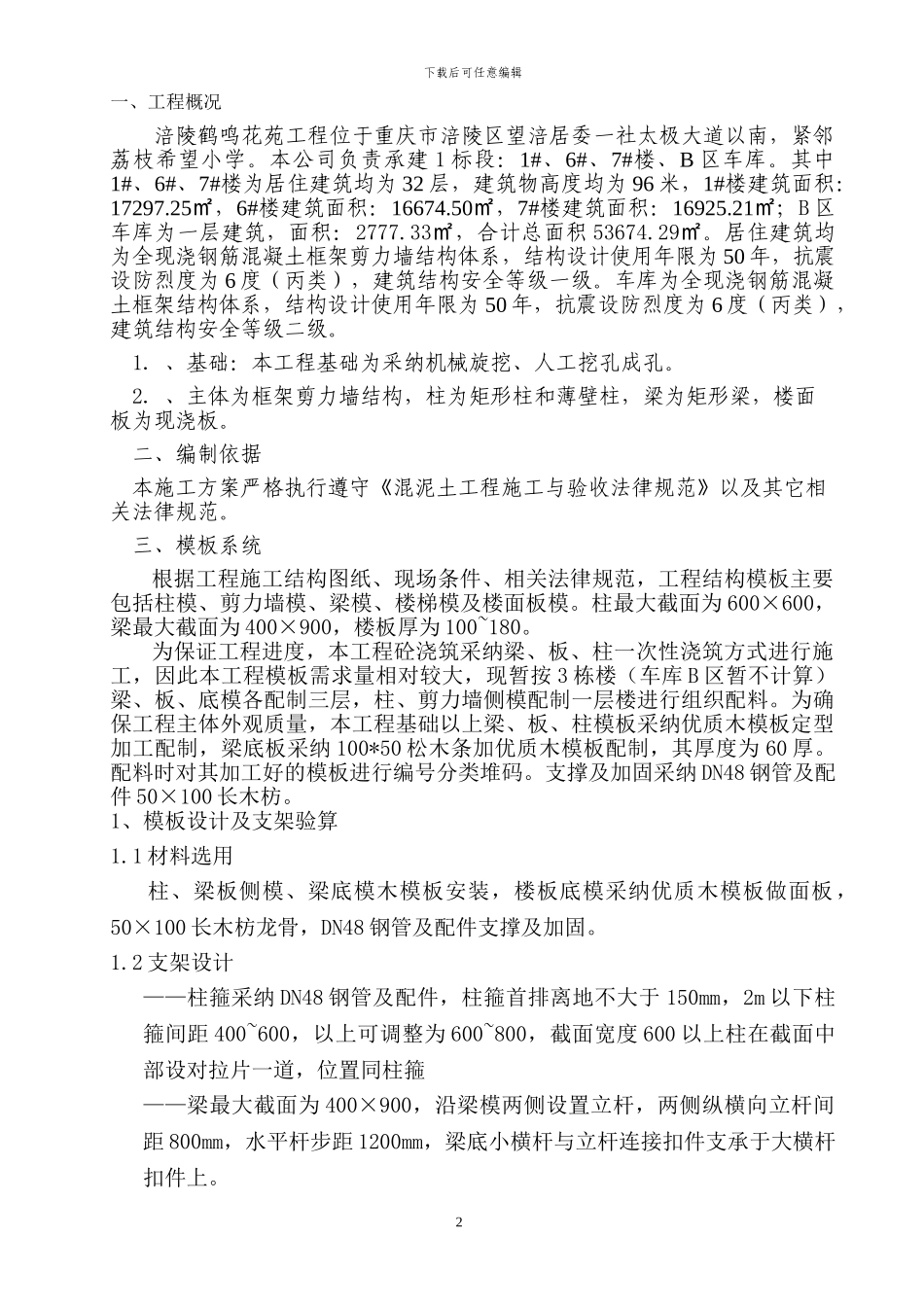

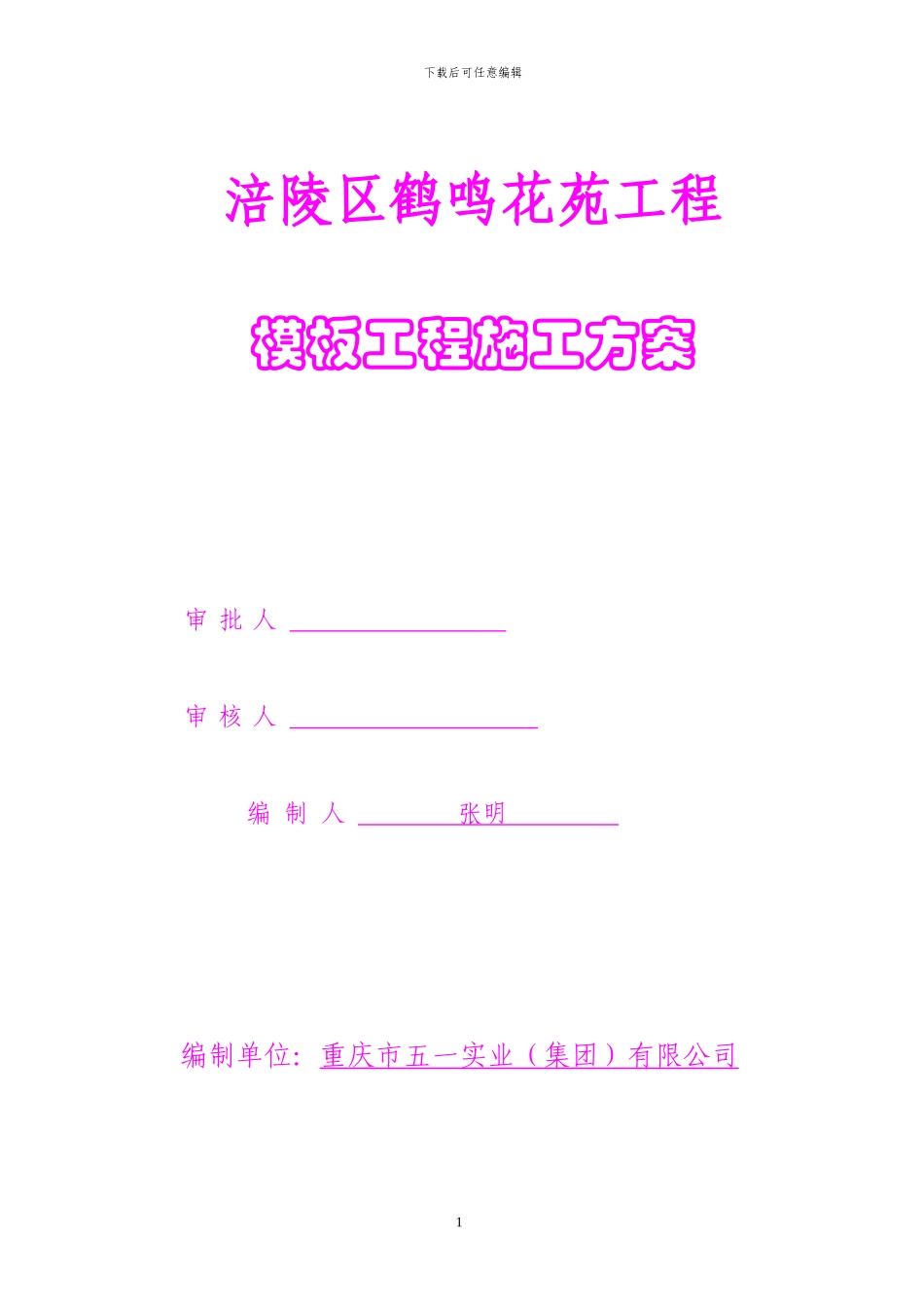

下载后可任意编辑涪陵区鹤鸣花苑工程模板工程施工方案审 批 人 审 核 人 编 制 人 张明 编制单位：重庆市五一实业（集团）有限公司1下载后可任意编辑一、工程概况涪陵鹤鸣花苑工程位于重庆市涪陵区望涪居委一社太极大道以南，紧邻荔枝希望小学。本公司负责承建 1 标段：1#、6#、7#楼、B 区车库。其中1#、6#、7#楼为居住建筑均为 32 层，建筑物高度均为 96 米，1#楼建筑面积：17297.25㎡，6#楼建筑面积：16674.50㎡，7#楼建筑面积：16925.21㎡；B 区车库为一层建筑，面积：2777.33㎡，合计总面积 53674.29㎡。居住建筑均为全现浇钢筋混凝土框架剪力墙结构体系，结构设计使用年限为 50 年，抗震设防烈度为 6 度（丙类），建筑结构安全等级一级。车库为全现浇钢筋混凝土框架结构体系，结构设计使用年限为 50 年，抗震设防烈度为 6 度（丙类），建筑结构安全等级二级。 1．、基础：本工程基础为采纳机械旋挖、人工挖孔成孔。2．、主体为框架剪力墙结构，柱为矩形柱和薄壁柱，梁为矩形梁，楼面板为现浇板。二、编制依据本施工方案严格执行遵守《混泥土工程施工与验收法律规范》以及其它相关法律规范。三、模板系统根据工程施工结构图纸、现场条件、相关法律规范，工程结构模板主要包括柱模、剪力墙模、梁模、楼梯模及楼面板模。柱最大截面为 600×600，梁最大截面为 400×900，楼板厚为 100~180。为保证工程进度，本工程砼浇筑采纳梁、板、柱一次性浇筑方式进行施工，因此本工程模板需求量相对较大，现暂按 3 栋楼（车库 B 区暂不计算）梁、板、底模各配制三层，柱、剪力墙侧模配制一层楼进行组织配料。为确保工程主体外观质量，本工程基础以上梁、板、柱模板采纳优质木模板定型加工配制，梁底板采纳 100*50 松木条加优质木模板配制，其厚度为 60 厚。配料时对其加工好的模板进行编号分类堆码。支撑及加固采纳 DN48 钢管及配件 50×100 长木枋。1、模板设计及支架验算1.1 材料选用 柱、梁板侧模、梁底模木模板安装，楼板底模采纳优质木模板做面板，50×100 长木枋龙骨，DN48 钢管及配件支撑及加固。1.2 支架设计——柱箍采纳 DN48 钢管及配件，柱箍首排离地不大于 150mm，2m 以下柱箍间距 400~600，以上可调整为 600~800，截面宽度 600 以上柱在截面中部设对拉片一道，位置同柱箍——梁最大截面为 400×900，沿梁模两侧设置立杆，两侧纵横向立杆间距 800mm，水平杆步距 1200mm，梁底小横杆...
