水平烟道改造检修施工方案VIP免费

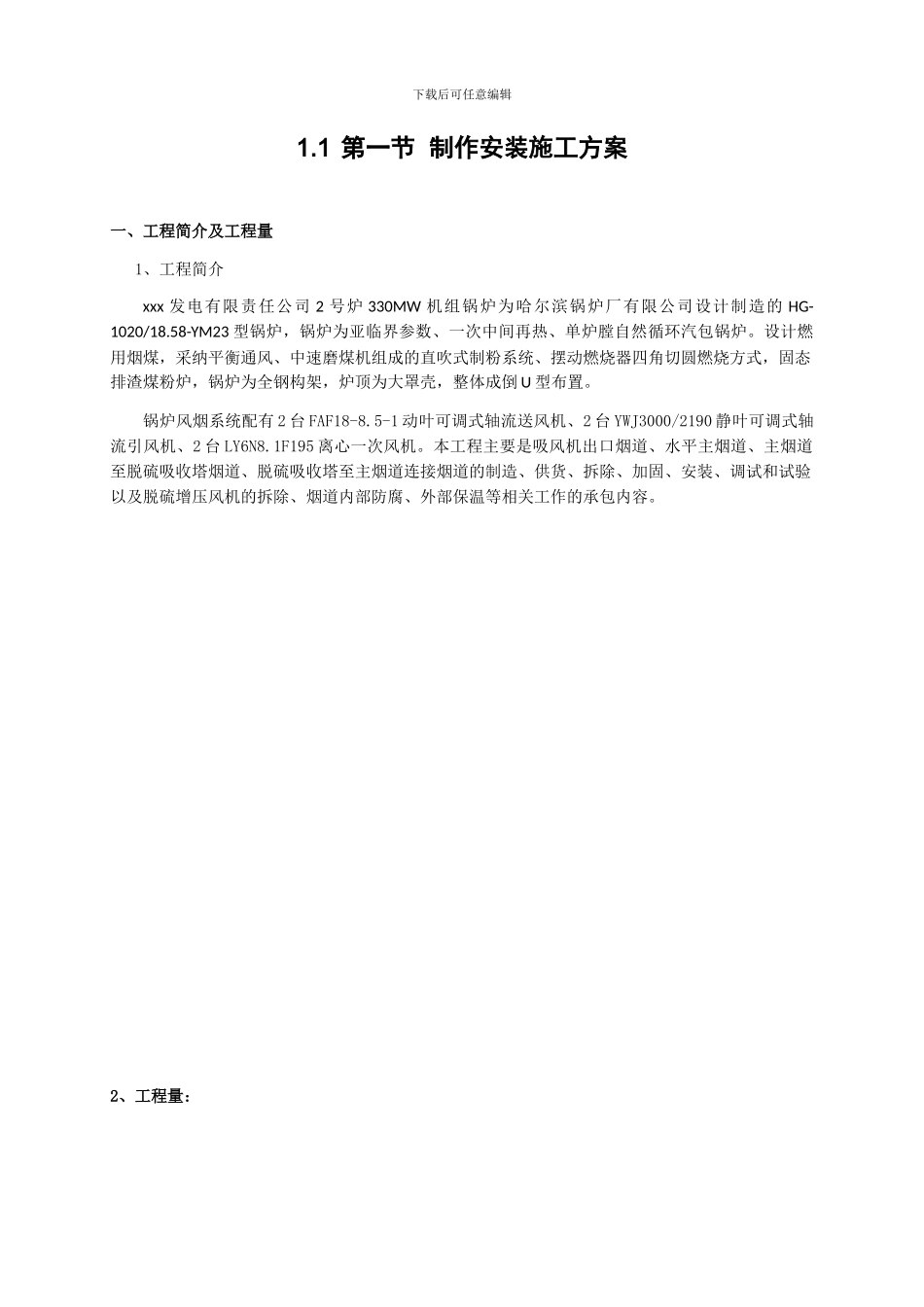

下载后可任意编辑主要检修施工方案制作安装作业方案 A版次日 期审 核改 版 原 因批 准xxxx 发电有限责任公司#2 炉烟道改造工程编号作 业 指 导 书xxx 发电有限责任公司#2 炉烟道改造工程专业技术措施编写/日期：xxxx下载后可任意编辑1.1 第一节 制作安装施工方案一、工程简介及工程量 1、工程简介xxx 发电有限责任公司 2 号炉 330MW 机组锅炉为哈尔滨锅炉厂有限公司设计制造的 HG-1020/18.58-YM23 型锅炉，锅炉为亚临界参数、一次中间再热、单炉膛自然循环汽包锅炉。设计燃用烟煤，采纳平衡通风、中速磨煤机组成的直吹式制粉系统、摆动燃烧器四角切圆燃烧方式，固态排渣煤粉炉，锅炉为全钢构架，炉顶为大罩壳，整体成倒 U 型布置。锅炉风烟系统配有 2 台 FAF18-8.5-1 动叶可调式轴流送风机、2 台 YWJ3000/2190 静叶可调式轴流引风机、2 台 LY6N8.1F195 离心一次风机。本工程主要是吸风机出口烟道、水平主烟道、主烟道至脱硫吸收塔烟道、脱硫吸收塔至主烟道连接烟道的制造、供货、拆除、加固、安装、调试和试验以及脱硫增压风机的拆除、烟道内部防腐、外部保温等相关工作的承包内容。2、工程量： 下载后可任意编辑序号项 目内 容备 注1项目名称2 号机组拆除原有混凝土水平主烟更换为钢结构烟道工 作 范 围1.拆除并更换原有烟道，将原有混凝土水平主烟道烟道部分拆除，保留原有的支撑基础，更换为钢结构烟道。2.需拆混凝土主烟道底部标高：8 米，顶部标高：17 米，宽度：5.7 米，长度：49 米，需拆除的混凝土烟道体积 3894 m3。3.主烟道的钢筋混凝土支柱和基础做强度校核，并按设计要求对主烟道做支撑加固处理。4.烟道人孔门位置及测点位置安装检修平台，并制作垂直爬梯，方便日常维护检修。5.新建钢烟道：主烟道部分4500x4800,L=18687mm，9000x4500,L=29463mm(至烟囱接口）。6.拆除主烟道挡板门、膨胀节。更换挡板门并配套挡板门所需电动执行机构和冷却密封风机。更换膨胀节。7.重新制作主烟道防腐及外部保温，以消除现有烟道的泄露和腐蚀问题。 2项目名称拆除并更换原有吸风机出口烟道工 作 范 围1.拆除并更换吸风机出口烟道及所有保温、外部铝皮。2.新建钢烟道：引风机出口至主烟道部分（两条）4500x4000，L=11031mm，4500x4000,L=8000mm。3.新建吸风机出口地面支墩基础：机械挖土量 123 m3 ，钢筋混凝土基础 35 m3。4.拆除吸风机出口烟道挡板门、膨胀节。更换挡板门并配套挡板门所...
