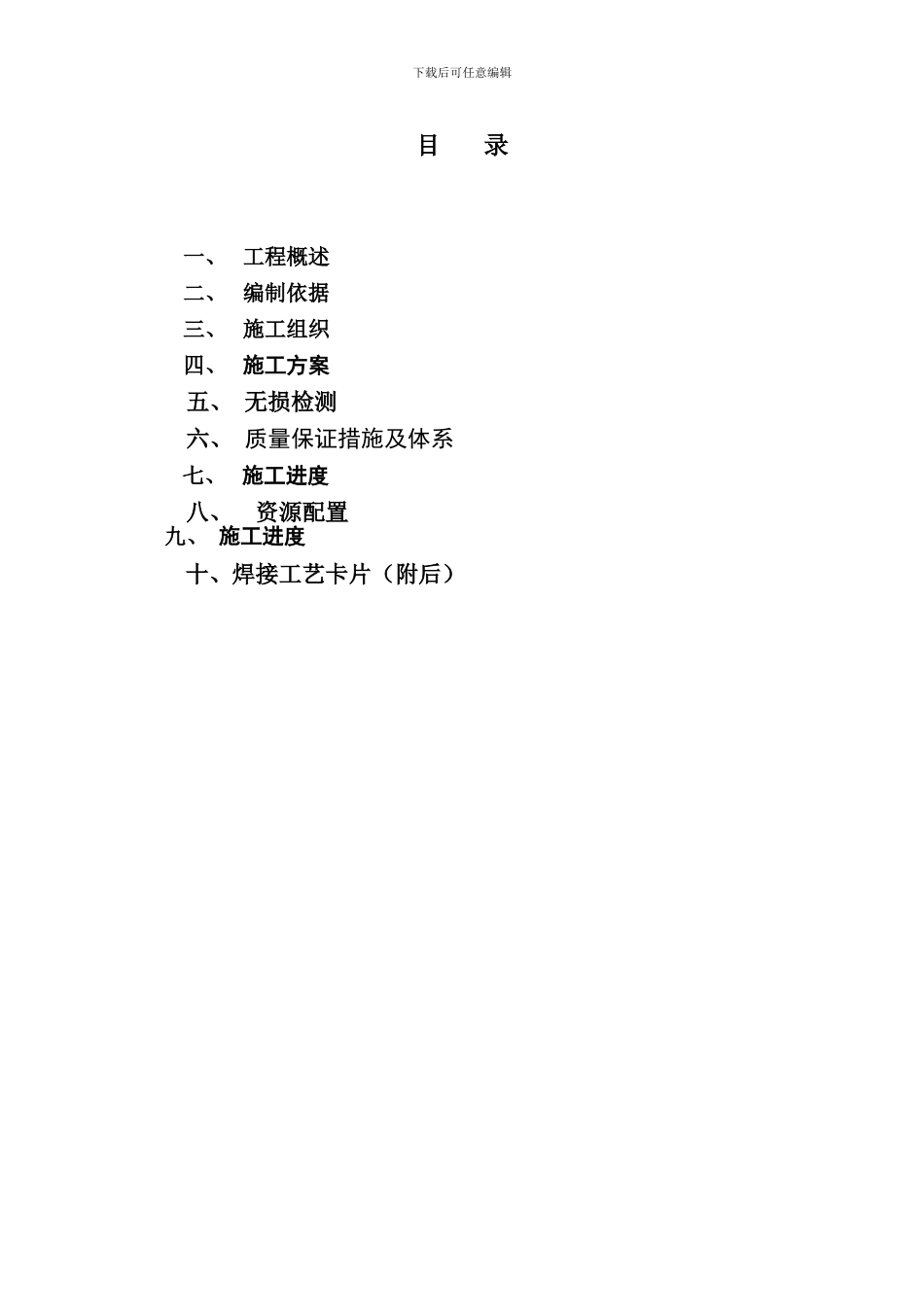

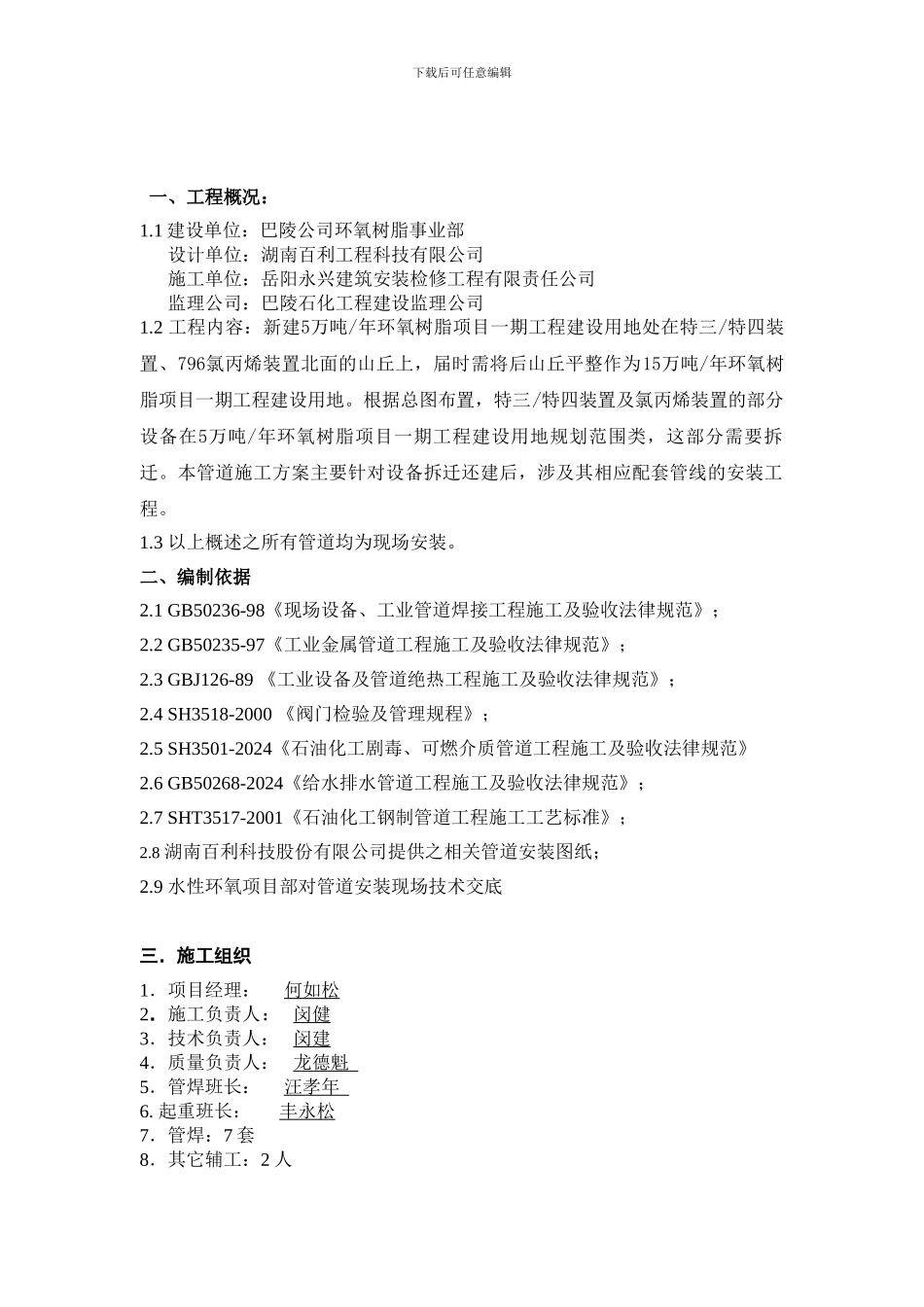

下载后可任意编辑环氧树脂事业部水性环氧树脂试验装置工艺管道安装施 工 方 案编制: 审核:工程项目部:工程监理部:岳阳永兴建筑安装检修有限责任公司2024-3-10下载后可任意编辑目 录一、 工程概述二、 编制依据三、 施工组织四、 施工方案五、 无损检测 六、 质量保证措施及体系七、 施工进度八、 资源配置 九、 施工进度十、焊接工艺卡片（附后）下载后可任意编辑一、工程概况：1.1 建设单位：巴陵公司环氧树脂事业部设计单位：湖南百利工程科技有限公司施工单位：岳阳永兴建筑安装检修工程有限责任公司监理公司：巴陵石化工程建设监理公司1.2 工程内容：新建5万吨/年环氧树脂项目一期工程建设用地处在特三/特四装置、796氯丙烯装置北面的山丘上，届时需将后山丘平整作为15万吨/年环氧树脂项目一期工程建设用地。根据总图布置，特三/特四装置及氯丙烯装置的部分设备在5万吨/年环氧树脂项目一期工程建设用地规划范围类，这部分需要拆迁。本管道施工方案主要针对设备拆迁还建后，涉及其相应配套管线的安装工程。1.3 以上概述之所有管道均为现场安装。二、编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》；2.2 GB50235-97《工业金属管道工程施工及验收法律规范》；2.3 GBJ126-89 《工业设备及管道绝热工程施工及验收法律规范》；2.4 SH3518-2000 《阀门检验及管理规程》；2.5 SH3501-2024《石油化工剧毒、可燃介质管道工程施工及验收法律规范》2.6 GB50268-2024《给水排水管道工程施工及验收法律规范》；2.7 SHT3517-2001《石油化工钢制管道工程施工工艺标准》；2.8 湖南百利科技股份有限公司提供之相关管道安装图纸； 2.9 水性环氧项目部对管道安装现场技术交底三．施工组织1．项目经理： 何如松2．施工负责人： 闵健3．技术负责人： 闵建4．质量负责人： 龙德魁 5．管焊班长： 汪孝年 6. 起重班长： 丰永松7．管焊：7 套8．其它辅工：2 人下载后可任意编辑四、施工方案4.1施工准备：1、依据湖南百利工程科技股份有限公司提供之相关管道安装图纸，经现场测绘，编制工程预算，提供材料计划。2、组织全体人员学习有关法律规范标准，熟悉设计图，明确工艺要求，提高技术素养。3、进行图纸汇审，编制专业施工技术方案，进行技术交底。4、编制工程预算，提供材料计划。5、按材料计划落实材料进点。6、对进点材料进行质量检验，核对材料质量证明书。7、阀门按法律规范标准进行试压检查...
