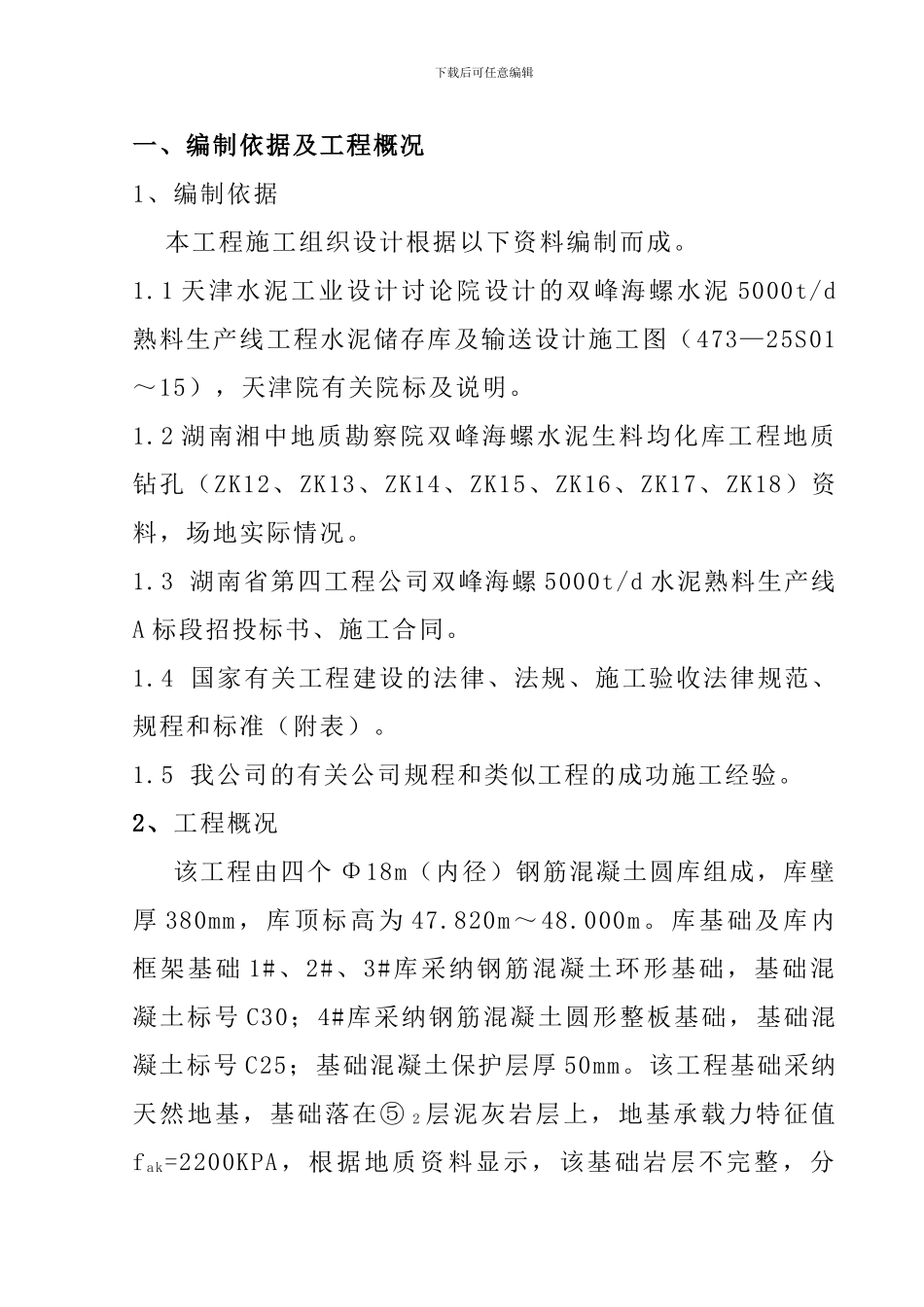

下载后可任意编辑一、编制依据及工程概况1、编制依据本工程施工组织设计根据以下资料编制而成。1.1 天津水泥工业设计讨论院设计的双峰海螺水泥 5000t/d熟料生产线工程水泥储存库及输送设计施工图（473—25S01～15），天津院有关院标及说明。1.2 湖南湘中地质勘察院双峰海螺水泥生料均化库工程地质钻孔（ZK12、ZK13、ZK14、ZK15、ZK16、ZK17、ZK18）资料，场地实际情况。1.3 湖南省第四工程公司双峰海螺 5000t/d 水泥熟料生产线A 标段招投标书、施工合同。1.4 国家有关工程建设的法律、法规、施工验收法律规范、规程和标准（附表）。1.5 我公司的有关公司规程和类似工程的成功施工经验。2、工程概况该工程由四个 Φ18m（内径）钢筋混凝土圆库组成，库壁厚 380mm，库顶标高为 47.820m～48.000m。库基础及库内框架基础 1#、2#、3#库采纳钢筋混凝土环形基础，基础混凝土标号 C30；4#库采纳钢筋混凝土圆形整板基础，基础混凝土标号 C25；基础混凝土保护层厚 50mm。该工程基础采纳天然地基，基础落在⑤ 2 层泥灰岩层上，地基承载力特征值fak=2200KPA，根据地质资料显示，该基础岩层不完整，分下载后可任意编辑布较厚，石方爆破工作量大。圆库库壁厚 380mm，混凝土标号为 C30。库壁钢筋搭接位置 应 互 相 错 开 ， 环 筋 搭 接 长 度 为 60d ， 竖 筋 搭 接 长 度 为42d，同一截面接头数量不超过 25%，库壁环筋保护层、库壁 外 圈 为 25cm ， 库 壁 内 圈 标 高 4.000(3# 、 4# 库 ) ，8.000(1# 、 2# 库 ) 以 下 为 25mm ， 标 高 4.000(3# 、 4# 库 ) ，8.000(1#、2#库)以上为 40mm,在所有水平与纵向钢筋的交接点处均用铝丝绑牢，库底板以上 7 米高库范围内库壁在水平和竖向设@500～700mmΦ6 连系筋，库底板面标高 1#、2#库为 9.80m,3#、4#库为 5.8m，库底板厚 1.8m，库底板中心设圆形卸料口，洞口环形钢板与切断的径向钢筋焊牢，库底板径向钢筋采纳整根钢筋，不得有接头，环向钢筋尽量采纳整根钢筋，环梁环筋下部筋在柱头搭接，上部筋在跨中搭接、库板环筋错开接头，接头率小于 25%。库底板上在中心设锥形室。库体之间均有平台联接。2#、4#库侧设钢梯及钢平台。库内设钢平台输送带。库底填料采纳水泥石灰焦渣混合料作成坡形，比例为 1:2:20，面层做 C25 细石混凝土 200mm 厚，库顶采纳钢桁架作主钢梁，次钢梁采纳 I 字钢，做法祥见天津院院标 TS19C。...
