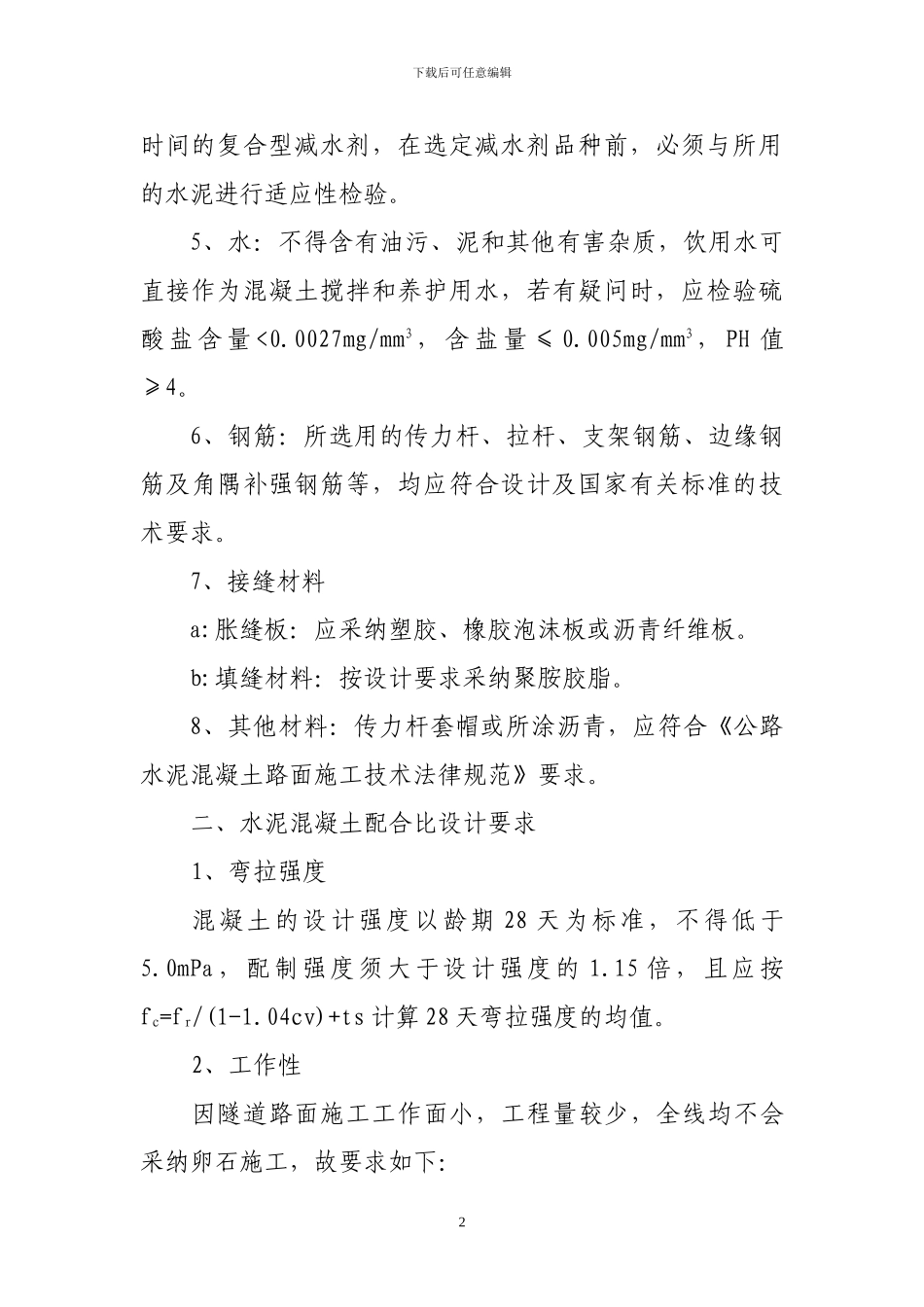

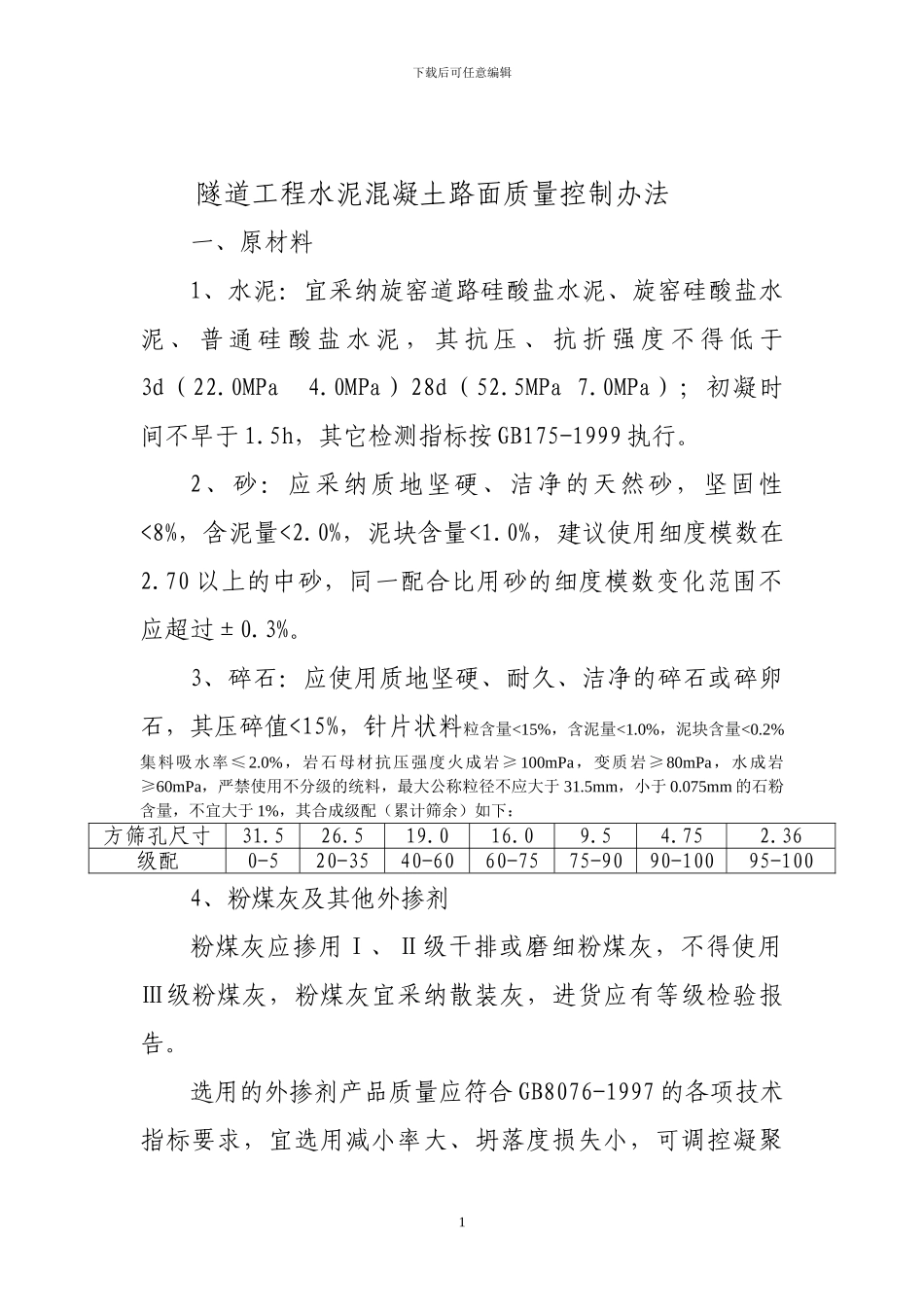

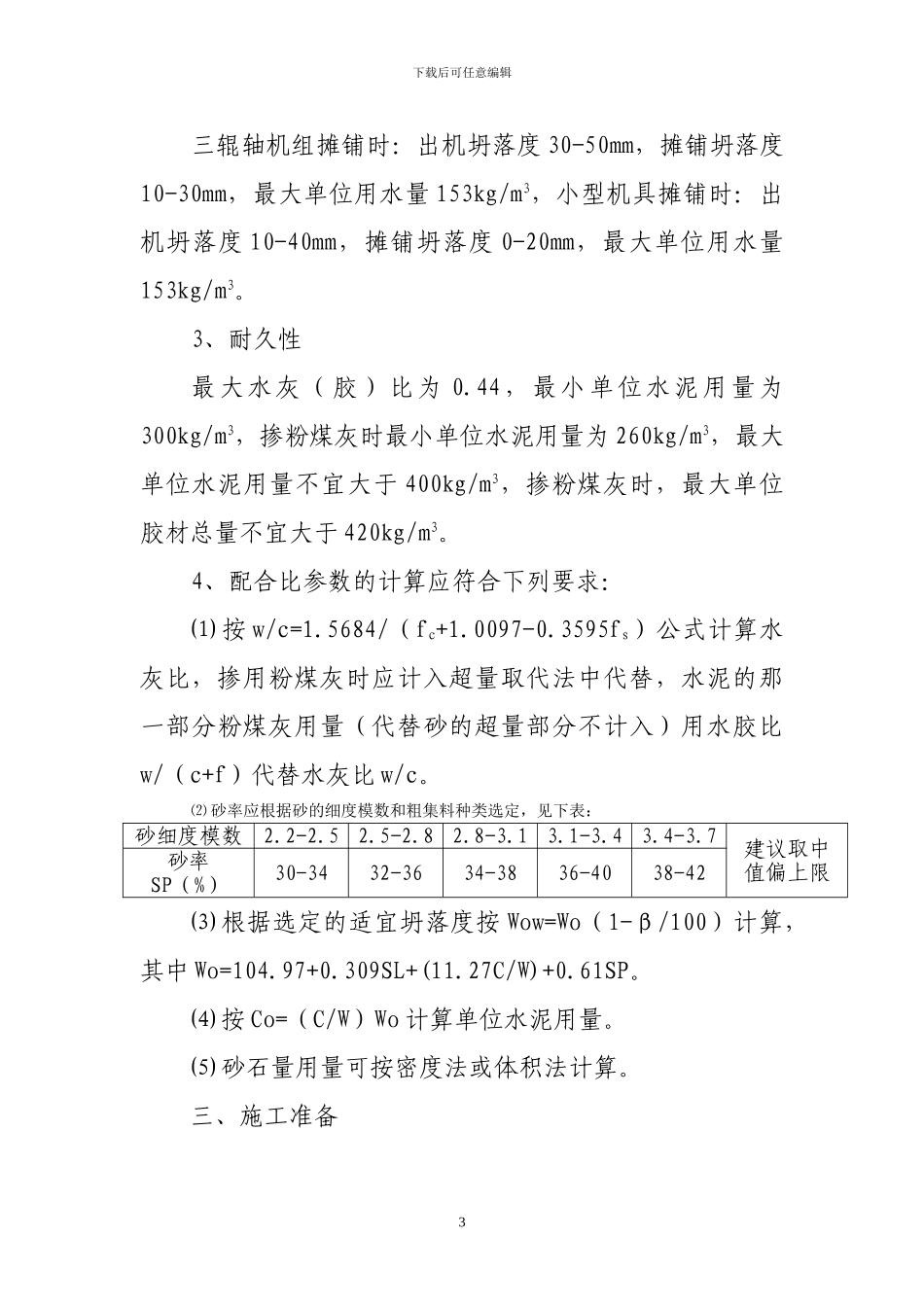

下载后可任意编辑隧道工程水泥混凝土路面质量控制办法一、原材料1、水泥：宜采纳旋窑道路硅酸盐水泥、旋窑硅酸盐水泥 、 普 通 硅 酸 盐 水 泥 ， 其 抗 压 、 抗 折 强 度 不 得 低 于3d（22.0MPa 4.0MPa）28d（52.5MPa 7.0MPa）；初凝时间不早于 1.5h，其它检测指标按 GB175-1999 执行。2、砂：应采纳质地坚硬、洁净的天然砂，坚固性<8%，含泥量<2.0%，泥块含量<1.0%，建议使用细度模数在2.70 以上的中砂，同一配合比用砂的细度模数变化范围不应超过±0.3%。3、碎石：应使用质地坚硬、耐久、洁净的碎石或碎卵石，其压碎值<15%，针片状料粒含量<15%，含泥量<1.0%，泥块含量<0.2%集料吸水率≤2.0%，岩石母材抗压强度火成岩≥ 100mPa，变质岩≥80mPa，水成岩≥60mPa，严禁使用不分级的统料，最大公称粒径不应大于 31.5mm，小于 0.075mm 的石粉含量，不宜大于 1%，其合成级配（累计筛余）如下：方筛孔尺寸31.526.519.016.09.54.752.36级配0-520-3540-6060-7575-9090-10095-1004、粉煤灰及其他外掺剂粉煤灰应掺用Ⅰ、Ⅱ级干排或磨细粉煤灰，不得使用Ⅲ级粉煤灰，粉煤灰宜采纳散装灰，进货应有等级检验报告。选用的外掺剂产品质量应符合 GB8076-1997 的各项技术指标要求，宜选用减小率大、坍落度损失小，可调控凝聚1下载后可任意编辑时间的复合型减水剂，在选定减水剂品种前，必须与所用的水泥进行适应性检验。5、水：不得含有油污、泥和其他有害杂质，饮用水可直接作为混凝土搅拌和养护用水，若有疑问时，应检验硫酸 盐 含 量 <0.0027mg/mm3 ， 含 盐 量 ≤ 0.005mg/mm3 ， PH 值≥4。6、钢筋：所选用的传力杆、拉杆、支架钢筋、边缘钢筋及角隅补强钢筋等，均应符合设计及国家有关标准的技术要求。7、接缝材料a:胀缝板：应采纳塑胶、橡胶泡沫板或沥青纤维板。b:填缝材料：按设计要求采纳聚胺胶脂。8、其他材料：传力杆套帽或所涂沥青，应符合《公路水泥混凝土路面施工技术法律规范》要求。二、水泥混凝土配合比设计要求1、弯拉强度混凝土的设计强度以龄期 28 天为标准，不得低于5.0mPa，配制强度须大于设计强度的 1.15 倍，且应按fc=fr/(1-1.04cv)+ts 计算 28 天弯拉强度的均值。2、工作性因隧道路面施工工作面小，工程量较少，全线均不会采纳卵石施工，故要求如下：2下载后可任意编辑三辊轴机组摊铺时：出机坍落度 30-50mm，摊铺坍落度10-30mm，最大单位用水量 153kg/m3，小型机具摊铺时：...
