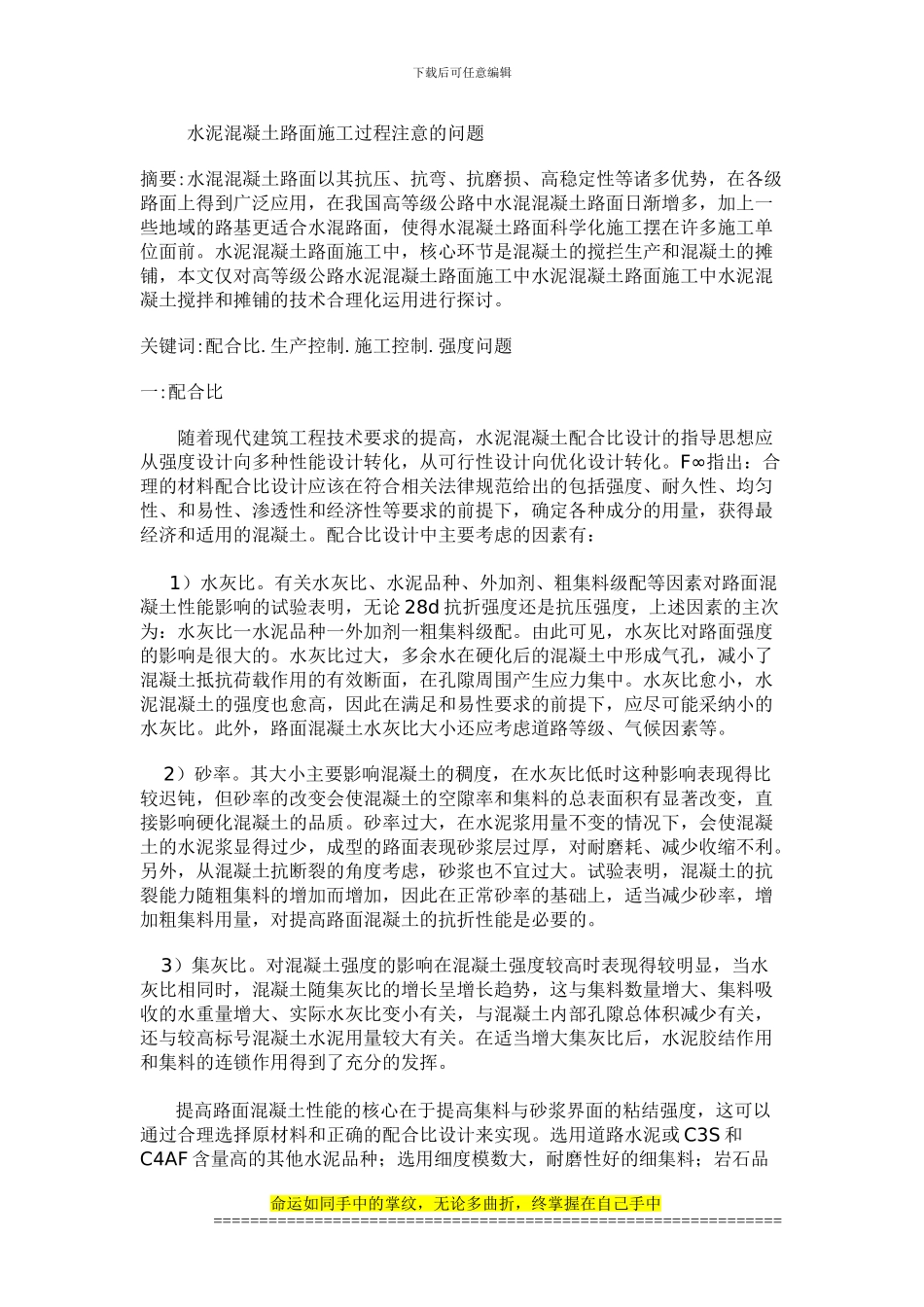

下载后可任意编辑水泥混凝土路面施工过程注意的问题摘要:水混混凝土路面以其抗压、抗弯、抗磨损、高稳定性等诸多优势，在各级路面上得到广泛应用，在我国高等级公路中水混混凝土路面日渐增多，加上一些地域的路基更适合水混路面，使得水混凝土路面科学化施工摆在许多施工单位面前。水泥混凝土路面施工中，核心环节是混凝土的搅拦生产和混凝土的摊铺，本文仅对高等级公路水泥混凝土路面施工中水泥混凝土路面施工中水泥混凝土搅拌和摊铺的技术合理化运用进行探讨。关键词:配合比.生产控制.施工控制.强度问题一:配合比随着现代建筑工程技术要求的提高，水泥混凝土配合比设计的指导思想应从强度设计向多种性能设计转化，从可行性设计向优化设计转化。F∞指出：合理的材料配合比设计应该在符合相关法律规范给出的包括强度、耐久性、均匀性、和易性、渗透性和经济性等要求的前提下，确定各种成分的用量，获得最经济和适用的混凝土。配合比设计中主要考虑的因素有： 1）水灰比。有关水灰比、水泥品种、外加剂、粗集料级配等因素对路面混凝土性能影响的试验表明，无论 28d 抗折强度还是抗压强度，上述因素的主次为：水灰比一水泥品种一外加剂一粗集料级配。由此可见，水灰比对路面强度的影响是很大的。水灰比过大，多余水在硬化后的混凝土中形成气孔，减小了混凝土抵抗荷载作用的有效断面，在孔隙周围产生应力集中。水灰比愈小，水泥混凝土的强度也愈高，因此在满足和易性要求的前提下，应尽可能采纳小的水灰比。此外，路面混凝土水灰比大小还应考虑道路等级、气候因素等。 2）砂率。其大小主要影响混凝土的稠度，在水灰比低时这种影响表现得比较迟钝，但砂率的改变会使混凝土的空隙率和集料的总表面积有显著改变，直接影响硬化混凝土的品质。砂率过大，在水泥浆用量不变的情况下，会使混凝土的水泥浆显得过少，成型的路面表现砂浆层过厚，对耐磨耗、减少收缩不利。另外，从混凝土抗断裂的角度考虑，砂浆也不宜过大。试验表明，混凝土的抗裂能力随粗集料的增加而增加，因此在正常砂率的基础上，适当减少砂率，增加粗集料用量，对提高路面混凝土的抗折性能是必要的。3）集灰比。对混凝土强度的影响在混凝土强度较高时表现得较明显，当水灰比相同时，混凝土随集灰比的增长呈增长趋势，这与集料数量增大、集料吸收的水重量增大、实际水灰比变小有关，与混凝土内部孔隙总体积减少有关，还与较高标号混凝土水泥用量较大有关。在适当增大集灰比后，水泥胶结作...
