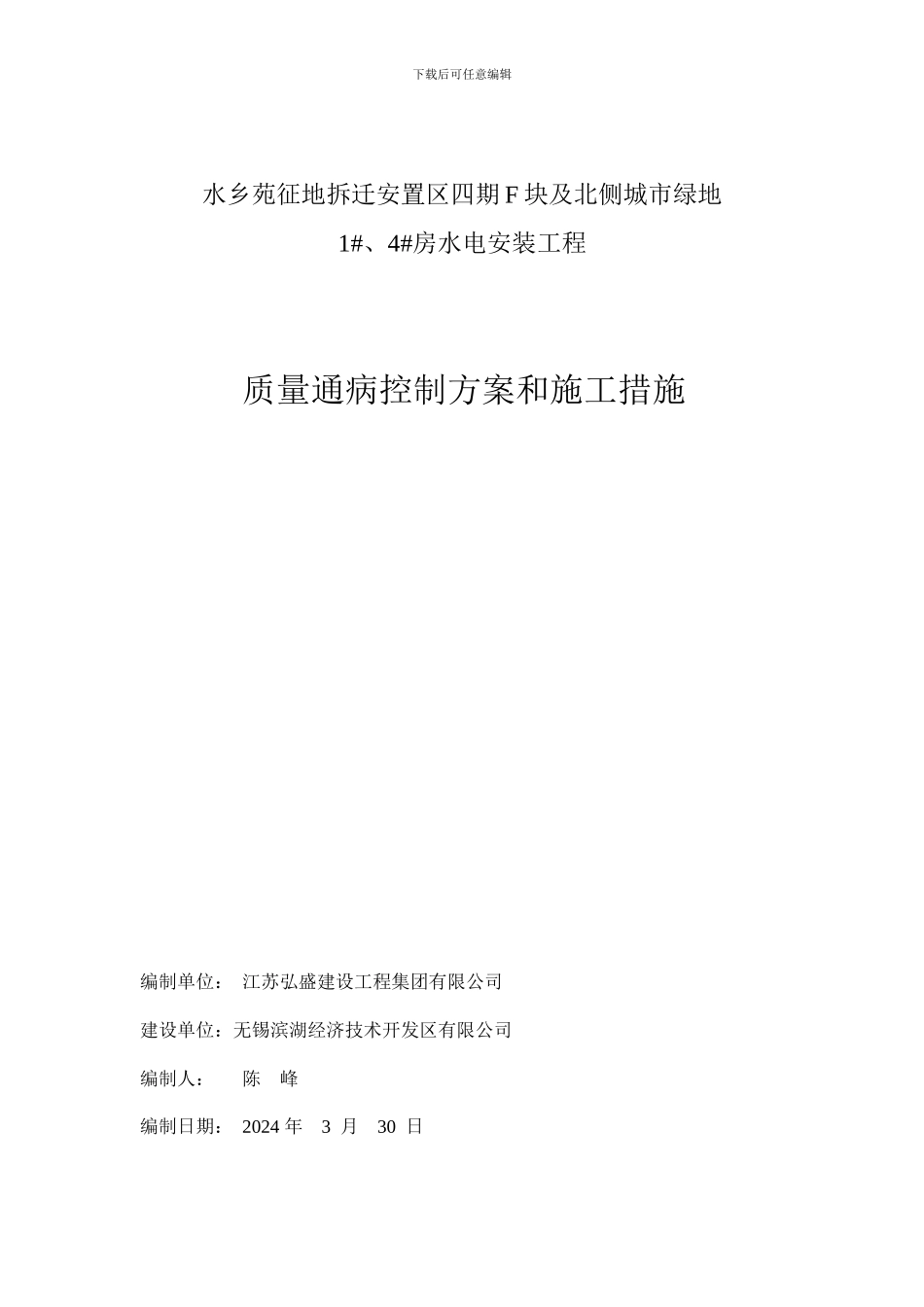

下载后可任意编辑水乡苑征地拆迁安置区四期 F 块及北侧城市绿地1#、4#房水电安装工程质量通病控制方案和施工措施编制单位： 江苏弘盛建设工程集团有限公司建设单位：无锡滨湖经济技术开发区有限公司编制人： 陈 峰 编制日期： 2024 年 3 月 30 日下载后可任意编辑目 录一、工程概况二、编制依据三、分项工程质量通病控制方案和施工措施3.1 电气工程：3.1.1 防雷接地3.1.2 焊接钢管的敷设3.1.3 开关插座盒和面板的安装3.1.4 导线的连接3.1.5 配电箱的安装3.1.6 电缆安装3.2 给排水、采暖工程： 3.2.1 主要材料质量控制3.2.2 阀门安装3.2.3 预留孔洞3.2.4 法兰的连接3.2.5 管道试压3.2.6 管道冲洗3.2.7 隐蔽工程3.2.8 埋地管道的甩口3.2.9 排水管通球试验3.2.10 UPVC 排水管伸缩节的安装3.2.11 阻火圈的安装3.2.12 地漏的安装下载后可任意编辑水电安装工程质量通病控制方案和施工措施一、工程概况1、水乡苑征地拆迁安置区四期 F 块及北侧城市绿地 1#、4#房工程位于具区路北侧。本工程属于一类高层住宅，1#房地下一层，地上 30 层为普通住宅楼，地上建筑面积11658.83 平方米，地下建筑面积 454.89 平方米，高度为 89.30 米。4#房地下一层及地上 1-2 层为商铺、物业管理用房，3-30 层为普通住宅楼，地上建筑面积 12580.65平方米，地下建筑面积 443.32 平方米，高度为 89.10 米。2、合同工期： 500 天开工日期：2024 年 7 月 1 日竣工日期：2024 年 11 月 14 日二、编制依据 根据《建筑工程施工质量验收统一标准（GB50300-2001）》、《江苏省住宅工程质量通病控制标准 DGJ32/J16-2024》、《优质建筑工程质量评价 DGJ32/TJ01-2024》、电气及给排水工程施工质量验收法律规范、徐建发〔2024〕40 号文件的相关要求，结合安装工程的施工内容，针对目前水电安装工程中出现的质量通病，制定如下控制、治理措施。三、分项工程质量通病控制方案和施工措施3.1 电气工程：主要针对的电气分项工程：防雷接地、焊接钢管敷设、开关插座盒和面板的安装、配电箱的安装与接线、导线的连接、电缆安装。3.1.1 防雷接地 1、现象：（1）引下线、均压环、避雷带的搭接处有夹渣焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。（2）避雷带上的焊渣不敲掉、焊接处不刷防锈漆。（3）用螺纹钢代替圆钢作搭接钢筋，直接利用对头焊接的主钢筋作防雷引下线。2、原因分析（1）操作人员责任心不强，焊接技术不熟练，立焊...
