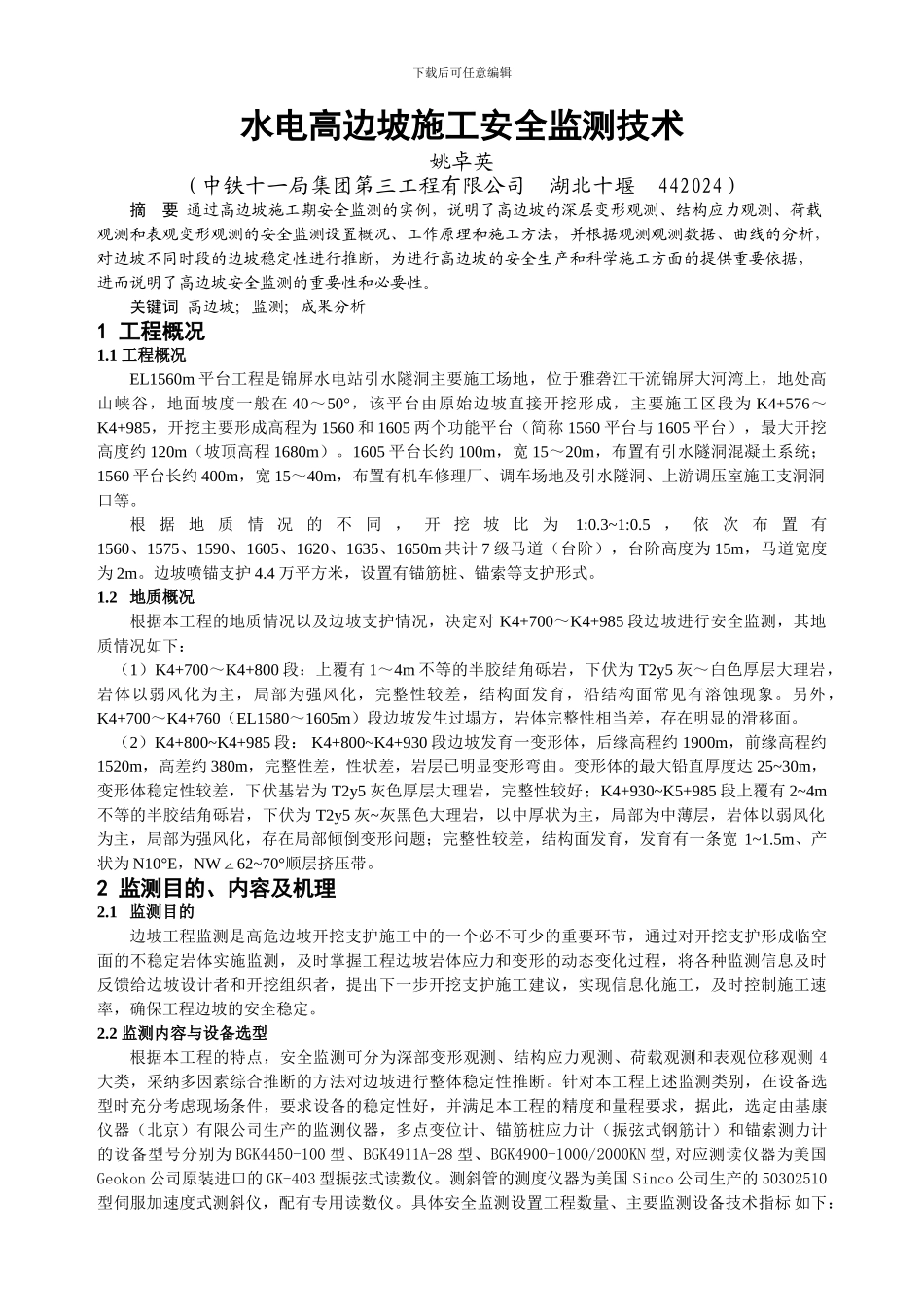

下载后可任意编辑水电高边坡施工安全监测技术姚卓英（中铁十一局集团第三工程有限公司 湖北十堰 442024）摘 要 通过高边坡施工期安全监测的实例，说明了高边坡的深层变形观测、结构应力观测、荷载观测和表观变形观测的安全监测设置概况、工作原理和施工方法，并根据观测观测数据、曲线的分析，对边坡不同时段的边坡稳定性进行推断，为进行高边坡的安全生产和科学施工方面的提供重要依据，进而说明了高边坡安全监测的重要性和必要性。关键词 高边坡; 监测; 成果分析1 工程概况1.1 工程概况EL1560m 平台工程是锦屏水电站引水隧洞主要施工场地，位于雅砻江干流锦屏大河湾上，地处高山峡谷，地面坡度一般在 40～50°，该平台由原始边坡直接开挖形成，主要施工区段为 K4+576～K4+985，开挖主要形成高程为 1560 和 1605 两个功能平台（简称 1560 平台与 1605 平台），最大开挖高度约 120m（坡顶高程 1680m）。1605 平台长约 100m，宽 15～20m，布置有引水隧洞混凝土系统；1560 平台长约 400m，宽 15～40m，布置有机车修理厂、调车场地及引水隧洞、上游调压室施工支洞洞口等。根据地质情况的不同，开挖坡比为1:0.3~1:0.5，依次布置有1560、1575、1590、1605、1620、1635、1650m 共计 7 级马道（台阶），台阶高度为 15m，马道宽度为 2m。边坡喷锚支护 4.4 万平方米，设置有锚筋桩、锚索等支护形式。1.2 地质概况根据本工程的地质情况以及边坡支护情况，决定对 K4+700～K4+985 段边坡进行安全监测，其地质情况如下：（1）K4+700～K4+800 段：上覆有 1～4m 不等的半胶结角砾岩，下伏为 T2y5 灰～白色厚层大理岩，岩体以弱风化为主，局部为强风化，完整性较差，结构面发育，沿结构面常见有溶蚀现象。另外，K4+700～K4+760（EL1580～1605m）段边坡发生过塌方，岩体完整性相当差，存在明显的滑移面。（2）K4+800~K4+985 段： K4+800~K4+930 段边坡发育一变形体，后缘高程约 1900m，前缘高程约1520m，高差约 380m，完整性差，性状差，岩层已明显变形弯曲。变形体的最大铅直厚度达 25~30m，变形体稳定性较差，下伏基岩为 T2y5 灰色厚层大理岩，完整性较好；K4+930~K5+985 段上覆有 2~4m不等的半胶结角砾岩，下伏为 T2y5 灰~灰黑色大理岩，以中厚状为主，局部为中薄层，岩体以弱风化为主，局部为强风化，存在局部倾倒变形问题；完整性较差，结构面发育，发育有一条宽 1~1.5m、产状为 N10°E，NW62~70°∠...
