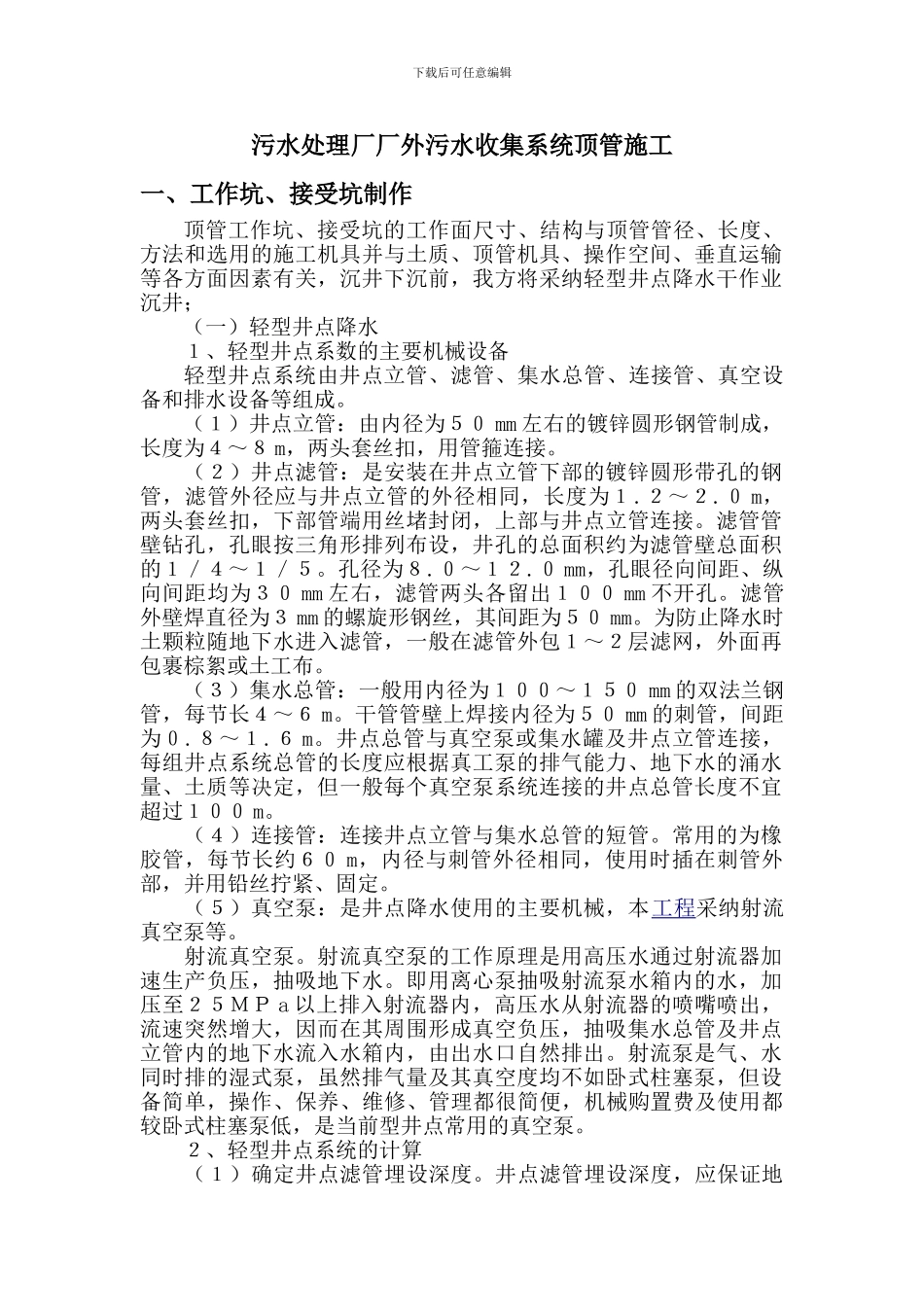

下载后可任意编辑污水处理厂厂外污水收集系统顶管施工一、工作坑、接受坑制作顶管工作坑、接受坑的工作面尺寸、结构与顶管管径、长度、方法和选用的施工机具并与土质、顶管机具、操作空间、垂直运输等各方面因素有关，沉井下沉前，我方将采纳轻型井点降水干作业沉井；（一）轻型井点降水１、轻型井点系数的主要机械设备轻型井点系统由井点立管、滤管、集水总管、连接管、真空设备和排水设备等组成。（１）井点立管：由内径为５０ mm 左右的镀锌圆形钢管制成，长度为４～８ m，两头套丝扣，用管箍连接。 （２）井点滤管：是安装在井点立管下部的镀锌圆形带孔的钢管，滤管外径应与井点立管的外径相同，长度为１.２～２.０ m，两头套丝扣，下部管端用丝堵封闭，上部与井点立管连接。滤管管壁钻孔，孔眼按三角形排列布设，井孔的总面积约为滤管壁总面积的１／４～１／５。孔径为８.０～１２.０ mm，孔眼径向间距、纵向间距均为３０ mm 左右，滤管两头各留出１００ mm 不开孔。滤管外壁焊直径为３ mm 的螺旋形钢丝，其间距为５０ mm。为防止降水时土颗粒随地下水进入滤管，一般在滤管外包１～２层滤网，外面再包裹棕絮或土工布。 （３）集水总管：一般用内径为１００～１５０ mm 的双法兰钢管，每节长４～６ m。干管管壁上焊接内径为５０ mm 的刺管，间距为０.８～１.６ m。井点总管与真空泵或集水罐及井点立管连接，每组井点系统总管的长度应根据真工泵的排气能力、地下水的涌水量、土质等决定，但一般每个真空泵系统连接的井点总管长度不宜超过１００ m。 （４）连接管：连接井点立管与集水总管的短管。常用的为橡胶管，每节长约６０ m，内径与刺管外径相同，使用时插在刺管外部，并用铅丝拧紧、固定。 （５）真空泵：是井点降水使用的主要机械，本工程采纳射流真空泵等。 射流真空泵。射流真空泵的工作原理是用高压水通过射流器加速生产负压，抽吸地下水。即用离心泵抽吸射流泵水箱内的水，加压至２５ＭＰ a 以上排入射流器内，高压水从射流器的喷嘴喷出，流速突然增大，因而在其周围形成真空负压，抽吸集水总管及井点立管内的地下水流入水箱内，由出水口自然排出。射流泵是气、水同时排的湿式泵，虽然排气量及其真空度均不如卧式柱塞泵，但设备简单，操作、保养、维修、管理都很简便，机械购置费及使用都较卧式柱塞泵低，是当前型井点常用的真空泵。 ２、轻型井点系统的计算 （１）确定井点滤管埋设深度。井点滤管埋设...
