汽机间外侧柱剪刀撑安装施工作业指导书VIP免费

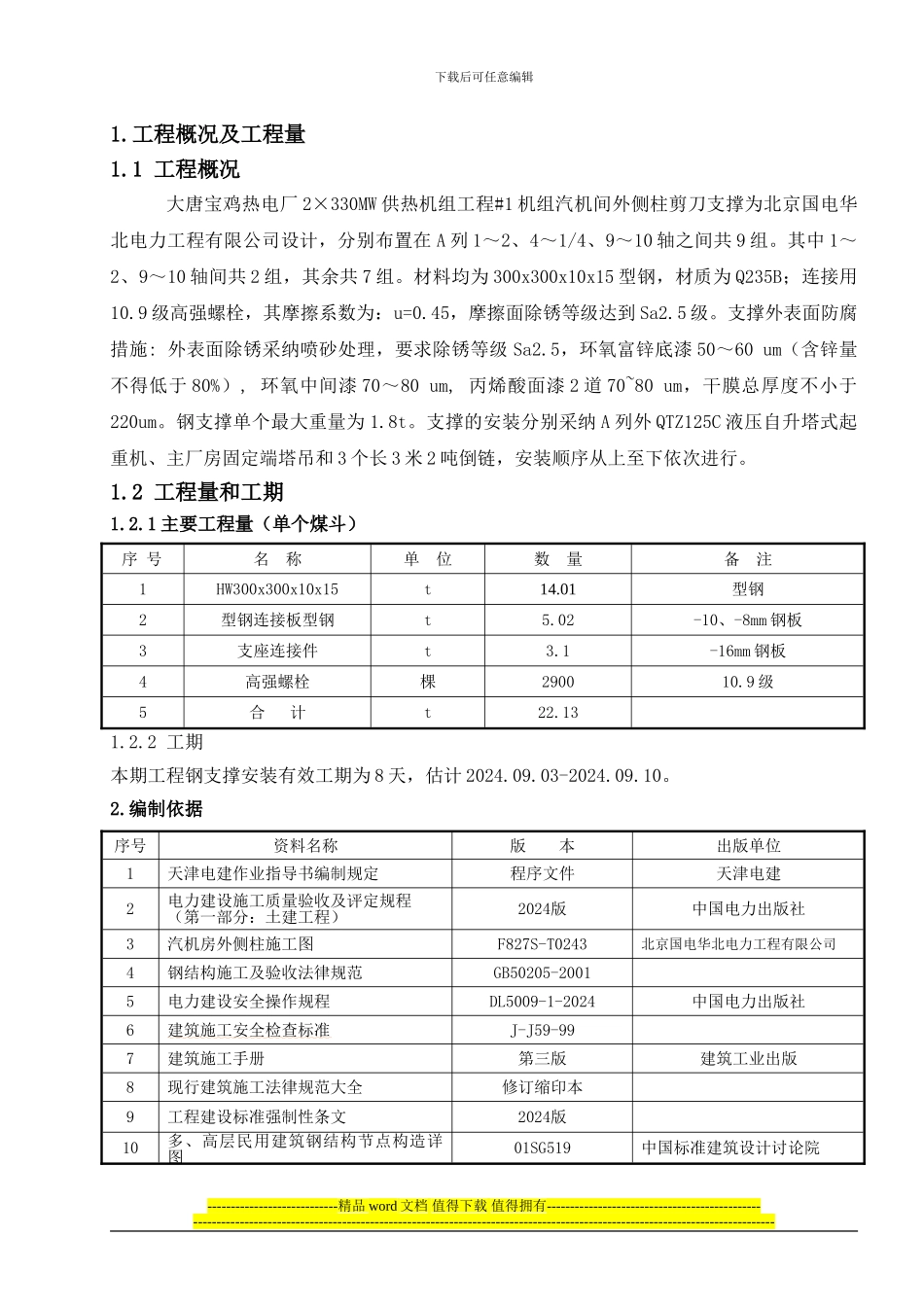

下载后可任意编辑1.工程概况及工程量1.1 工程概况 大唐宝鸡热电厂 2×330MW 供热机组工程#1 机组汽机间外侧柱剪刀支撑为北京国电华北电力工程有限公司设计，分别布置在 A 列 1～2、4～1/4、9～10 轴之间共 9 组。其中 1～2、9～10 轴间共 2 组，其余共 7 组。材料均为 300x300x10x15 型钢，材质为 Q235B；连接用10.9 级高强螺栓，其摩擦系数为：u=0.45，摩擦面除锈等级达到 Sa2.5 级。支撑外表面防腐措施: 外表面除锈采纳喷砂处理，要求除锈等级 Sa2.5，环氧富锌底漆 50～60 um（含锌量不得低于 80%）, 环氧中间漆 70～80 um, 丙烯酸面漆 2 道 70~80 um，干膜总厚度不小于220um。钢支撑单个最大重量为 1.8t。支撑的安装分别采纳 A 列外 QTZ125C 液压自升塔式起重机、主厂房固定端塔吊和 3 个长 3 米 2 吨倒链，安装顺序从上至下依次进行。1.2 工程量和工期1.2.1 主要工程量（单个煤斗）序 号名 称单 位数 量备 注1HW300x300x10x15t14.01型钢2型钢连接板型钢t5.02-10、-8mm 钢板3支座连接件t3.1-16mm 钢板4高强螺栓棵290010.9 级5合 计t22.131.2.2 工期本期工程钢支撑安装有效工期为 8 天，估计 2024.09.03-2024.09.10。2.编制依据序号资料名称版 本出版单位1天津电建作业指导书编制规定程序文件天津电建2电力建设施工质量验收及评定规程（第一部分：土建工程）2024版中国电力出版社3汽机房外侧柱施工图F827S-T0243北京国电华北电力工程有限公司4钢结构施工及验收法律规范GB50205-20015电力建设安全操作规程DL5009-1-2024中国电力出版社6建筑施工安全检查标准J-J59-997建筑施工手册第三版建筑工业出版8现行建筑施工法律规范大全修订缩印本9工程建设标准强制性条文2024版10多、高层民用建筑钢结构节点构造详图01SG519中国标准建筑设计讨论院----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3.作业前的条件和准备3.1 作业前具备的条件序号必须具备的条件责任单位备注1安全交底及技术交底完成工程部2运输道路保持平整,运输车辆行走路线保证回填土密实工程部3施工人员及工机具设备到位；工程部4开工报告审批完成；资料室5作业人员熟悉施工图纸,掌握当地气象条件；...
