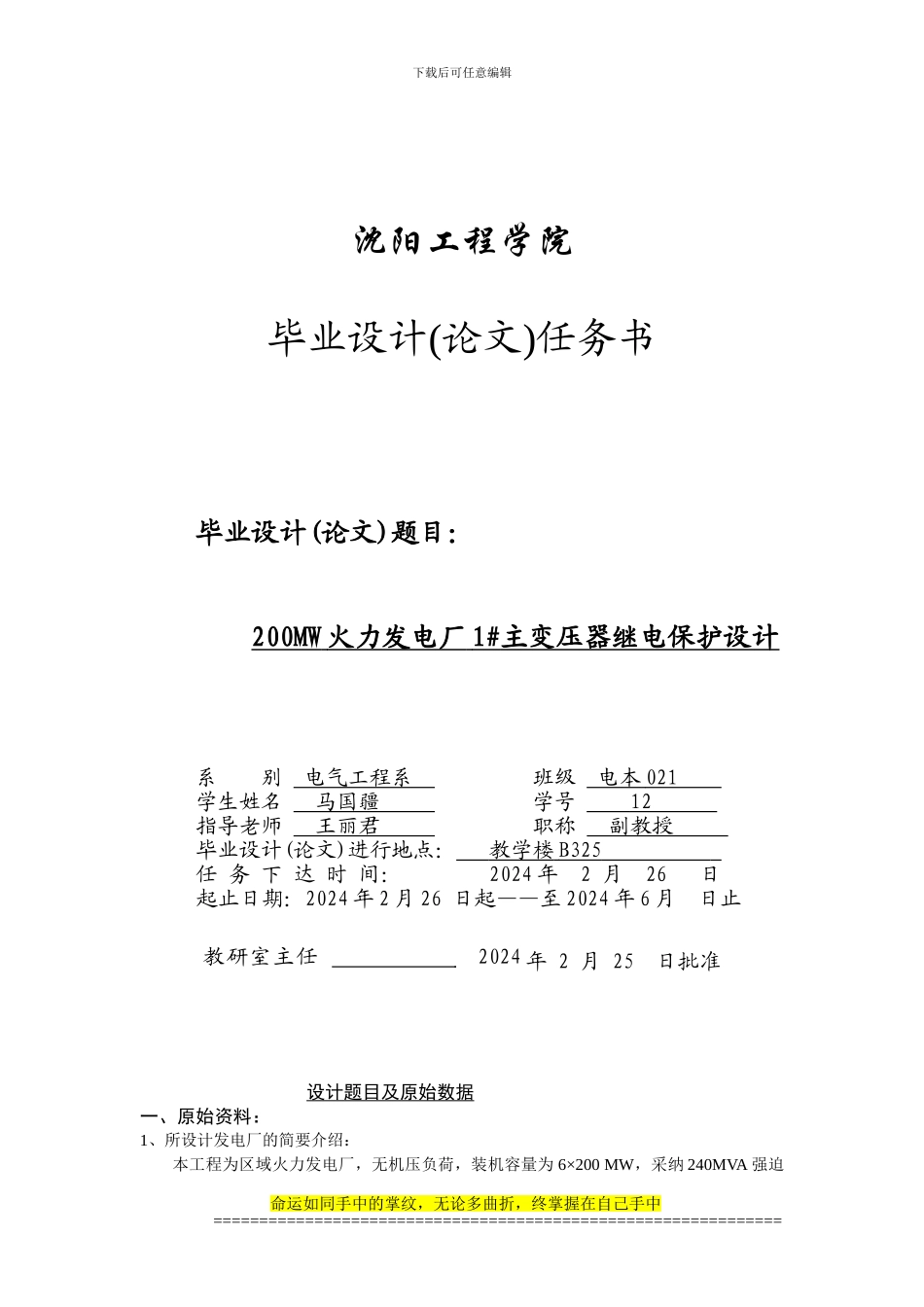

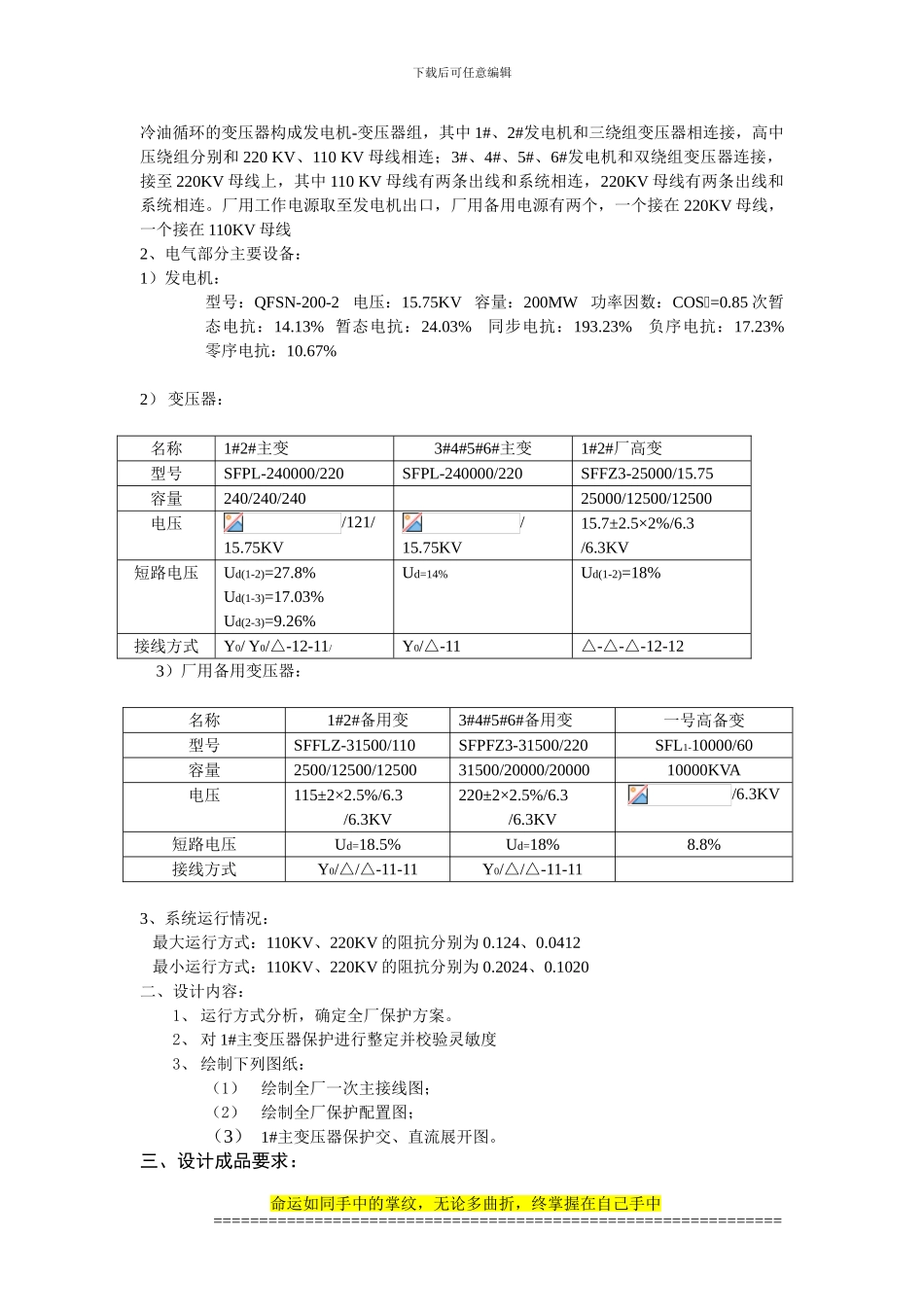

下载后可任意编辑沈阳工程学院毕业设计(论文)任务书毕业设计(论文)题目：200MW 火力发电厂 1# 主变压器继电保护设计 系 别 电气工程系 班级 电本 021 学生姓名 马国疆 学号 12 指导老师 王丽君 职称 副教授 毕业设计(论文)进行地点： 教学楼 B325 任 务 下 达 时 间： 2024 年 2 月 26 日起止日期：2024 年 2 月 26 日起——至 2024 年 6 月 日止教研室主任 2024 年 2 月 25 日批准设计题目及原始数据一、原始资料：1、所设计发电厂的简要介绍：本工程为区域火力发电厂，无机压负荷，装机容量为 6×200 MW，采纳 240MVA 强迫命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑冷油循环的变压器构成发电机-变压器组，其中 1#、2#发电机和三绕组变压器相连接，高中压绕组分别和 220 KV、110 KV 母线相连；3#、4#、5#、6#发电机和双绕组变压器连接，接至 220KV 母线上，其中 110 KV 母线有两条出线和系统相连，220KV 母线有两条出线和系统相连。厂用工作电源取至发电机出口，厂用备用电源有两个，一个接在 220KV 母线，一个接在 110KV 母线2、电气部分主要设备：1）发电机：型号：QFSN-200-2 电压：15.75KV 容量：200MW 功率因数：COS=0.85 次暂态电抗：14.13% 暂态电抗：24.03% 同步电抗：193.23% 负序电抗：17.23% 零序电抗：10.67%2） 变压器：名称1#2#主变3#4#5#6#主变1#2#厂高变型号SFPL-240000/220SFPL-240000/220SFFZ3-25000/15.75容量240/240/24025000/12500/12500电压/121/15.75KV/15.75KV15.7±2.5×2%/6.3/6.3KV短路电压Ud(1-2)=27.8%Ud(1-3)=17.03%Ud(2-3)=9.26%Ud=14%Ud(1-2)=18%接线方式Y0/ Y0/△-12-11/Y0/△-11△-△-△-12-123）厂用备用变压器：名称1#2#备用变3#4#5#6#备用变一号高备变型号SFFLZ-31500/110SFPFZ3-31500/220SFL1-10000/60容量2500/12500/1250031500/20000/2000010000KVA电压115±2×2.5%/6.3/6.3KV220±2×2.5%/6.3/6.3KV/6.3KV短路电压Ud=18.5%Ud=18%8.8%接线方式Y0/△/△-11-11Y0/△/△-11-113、系统运行情况： 最大运行方式：110KV、220KV 的阻抗分别为 0.124、0.0412 最小运行方式：110KV、220KV 的阻抗分别为 0.2024、0.1020二、设计内容：1、 运行方式分析，确定全厂保护方案。2、 对 1#主变压器保护进行整定并校验灵敏度3、 绘制...
