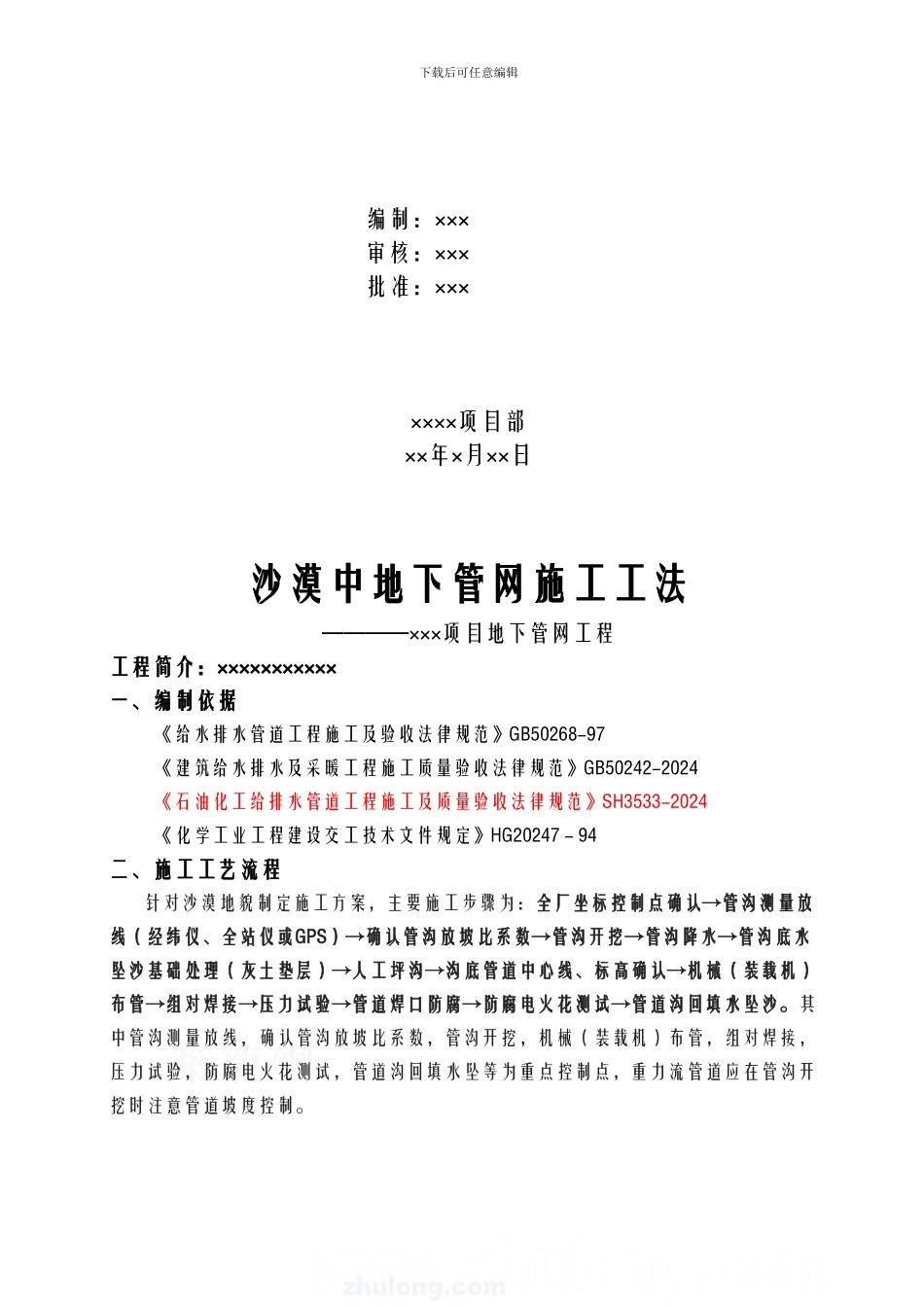

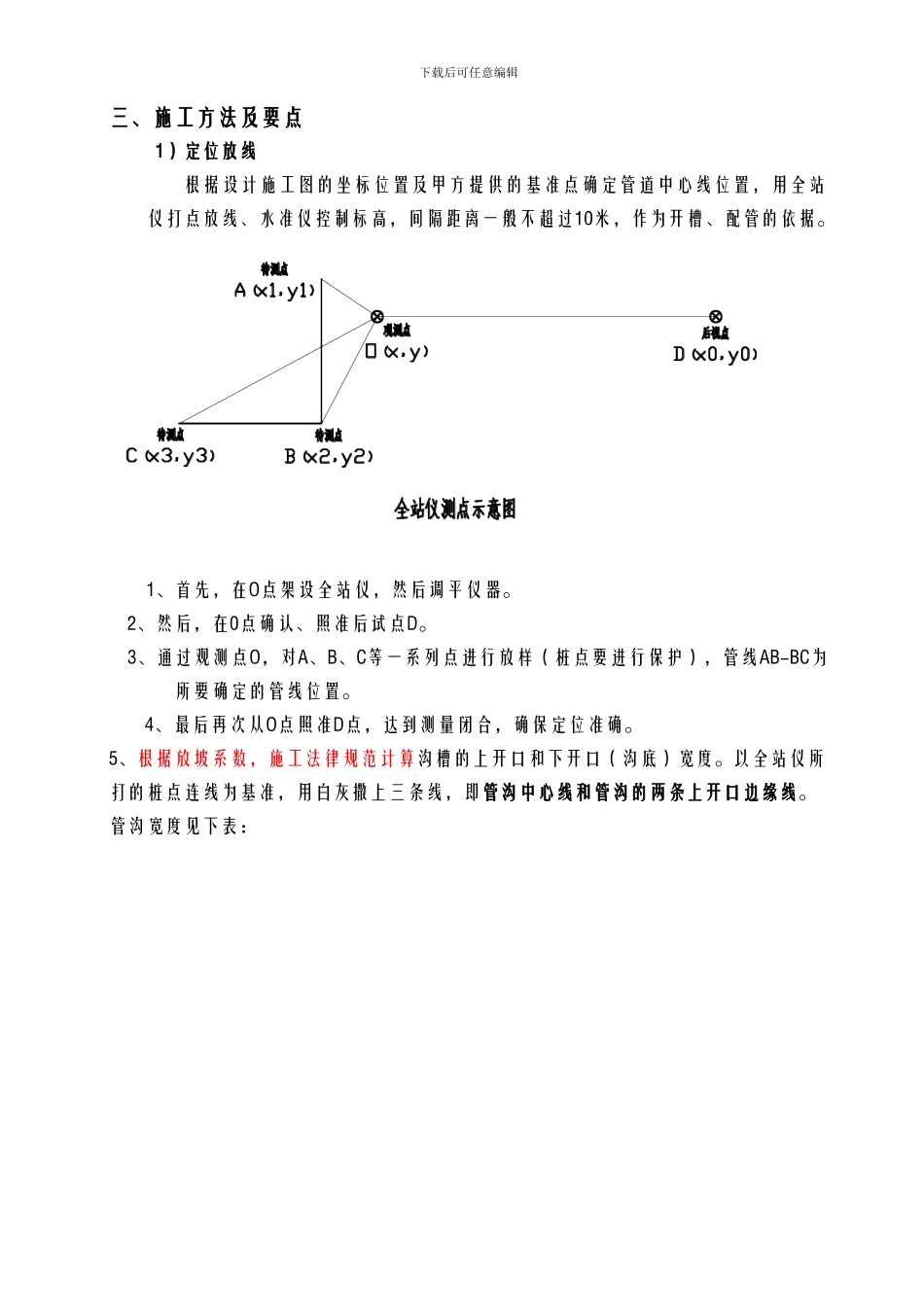

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】沙漠中地下管网施工工法————×××××项目地下管网工程下载后可任意编辑编制:××× 审核:×××批准:××× ××××项目部××年×月××日沙漠中地下管网施工工法————×××项目地下管网工程工程简介:×××××××××××一、编制依据《给水排水管道工程施工及验收法律规范》GB50268-97《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2024《石油化工给排水管道工程施工及质量验收法律规范》SH3533-2024《化学工业工程建设交工技术文件规定》HG20247-94二、施工工艺流程针对沙漠地貌制定施工方案,主要施工步骤为:全厂坐标控制点确认→管沟测量放线(经纬仪、全站仪或GPS)→确认管沟放坡比系数→管沟开挖→管沟降水→管沟底水坠沙基础处理(灰土垫层)→人工坪沟→沟底管道中心线、标高确认→机械(装载机)布管→组对焊接→压力试验→管道焊口防腐→防腐电火花测试→管道沟回填水坠沙。其中管沟测量放线,确认管沟放坡比系数,管沟开挖,机械(装载机)布管,组对焊接,压力试验,防腐电火花测试,管道沟回填水坠等为重点控制点,重力流管道应在管沟开挖时注意管道坡度控制。下载后可任意编辑三、施工方法及要点1)定位放线根据设计施工图的坐标位置及甲方提供的基准点确定管道中心线位置,用全站仪打点放线、水准仪控制标高,间隔距离一般不超过10米,作为开槽、配管的依据。 1、首先,在O点架设全站仪,然后调平仪器。 2、然后,在0点确认、照准后试点D。 3、通过观测点O,对A、B、C等一系列点进行放样(桩点要进行保护),管线AB-BC为所要确定的管线位置。4、最后再次从O点照准D点,达到测量闭合,确保定位准确。5、根据放坡系数,施工法律规范计算沟槽的上开口和下开口(沟底)宽度。以全站仪所打的桩点连线为基准,用白灰撒上三条线,即管沟中心线和管沟的两条上开口边缘线。管沟宽度见下表:下载后可任意编辑放坡系数的计算下图:中国最佳造价沟通论坛,2024 年注册造价工程师考试,2024 年 6 u7 `8 d%Z# 1:0.67=粉红色的线段(就是高度)/蓝色的线段(就是宽度)中国最佳造价沟通论坛,20公式中:(3-0.3)中的 3 是槽底标高,0.3 是室外地坪标高,两者之差是槽的深度。中国最 a% m: [9 y |r0.67*(3-0.3)就是一侧增加的宽度。中国最佳造价沟通论坛,2024 年...
