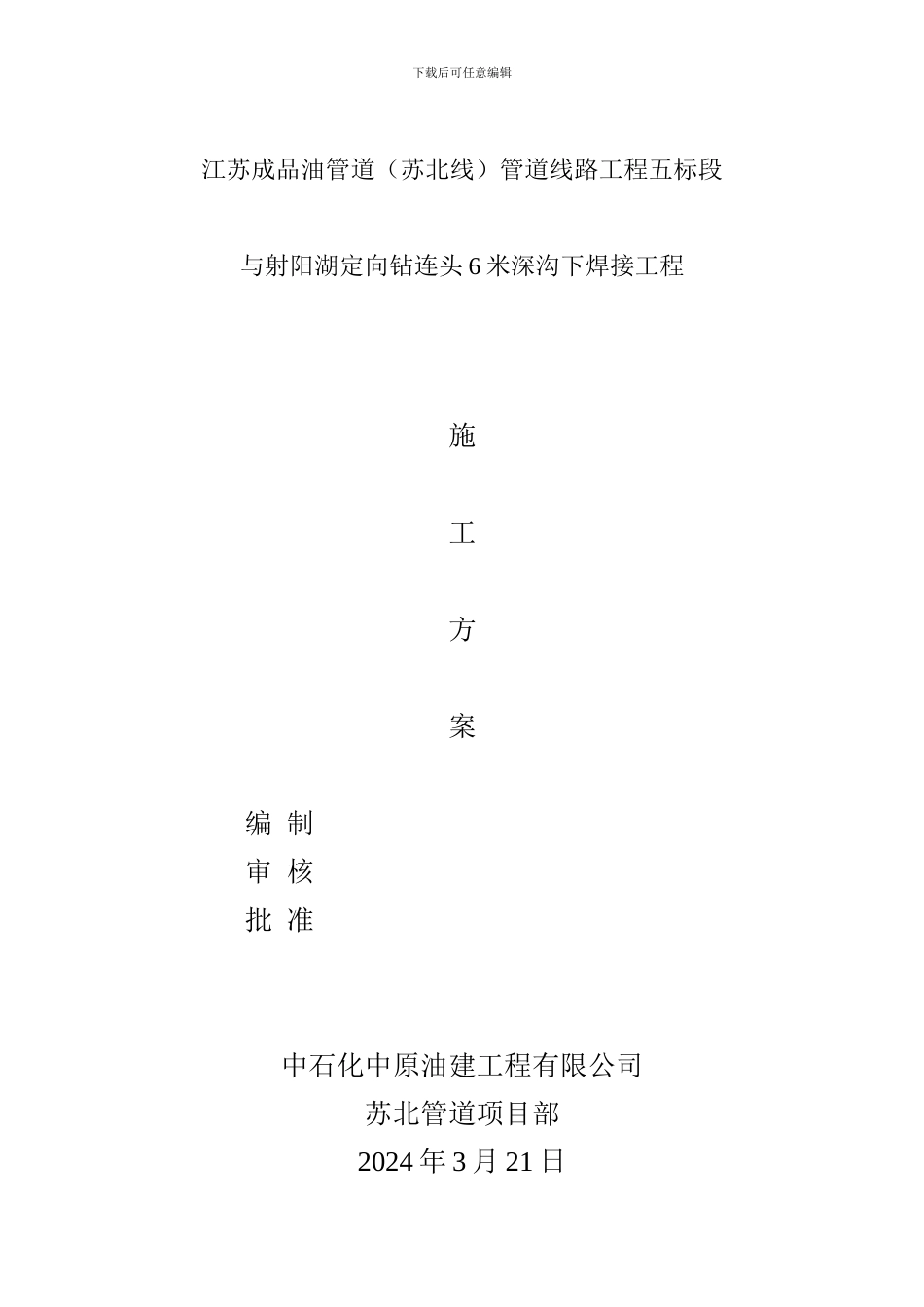

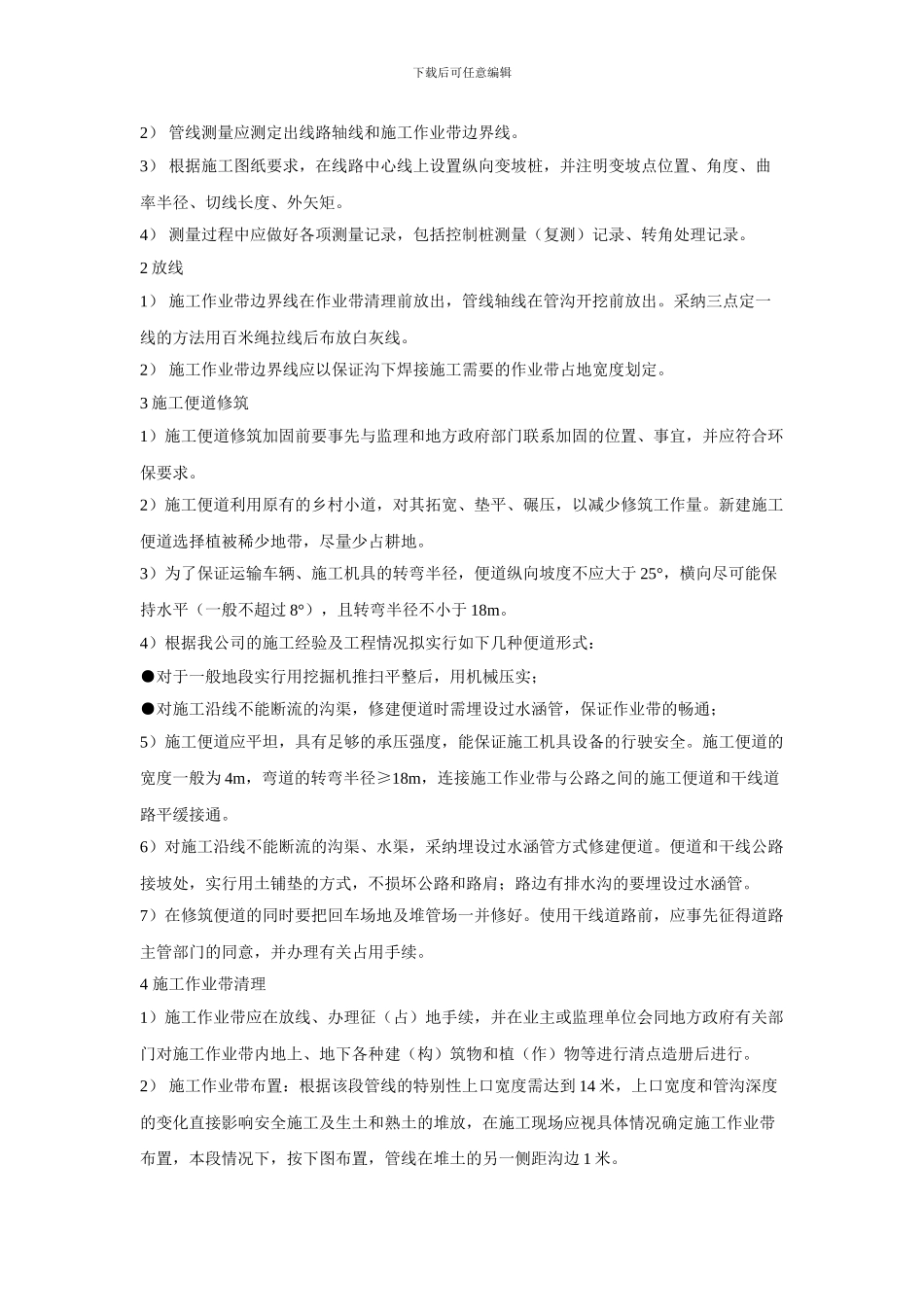

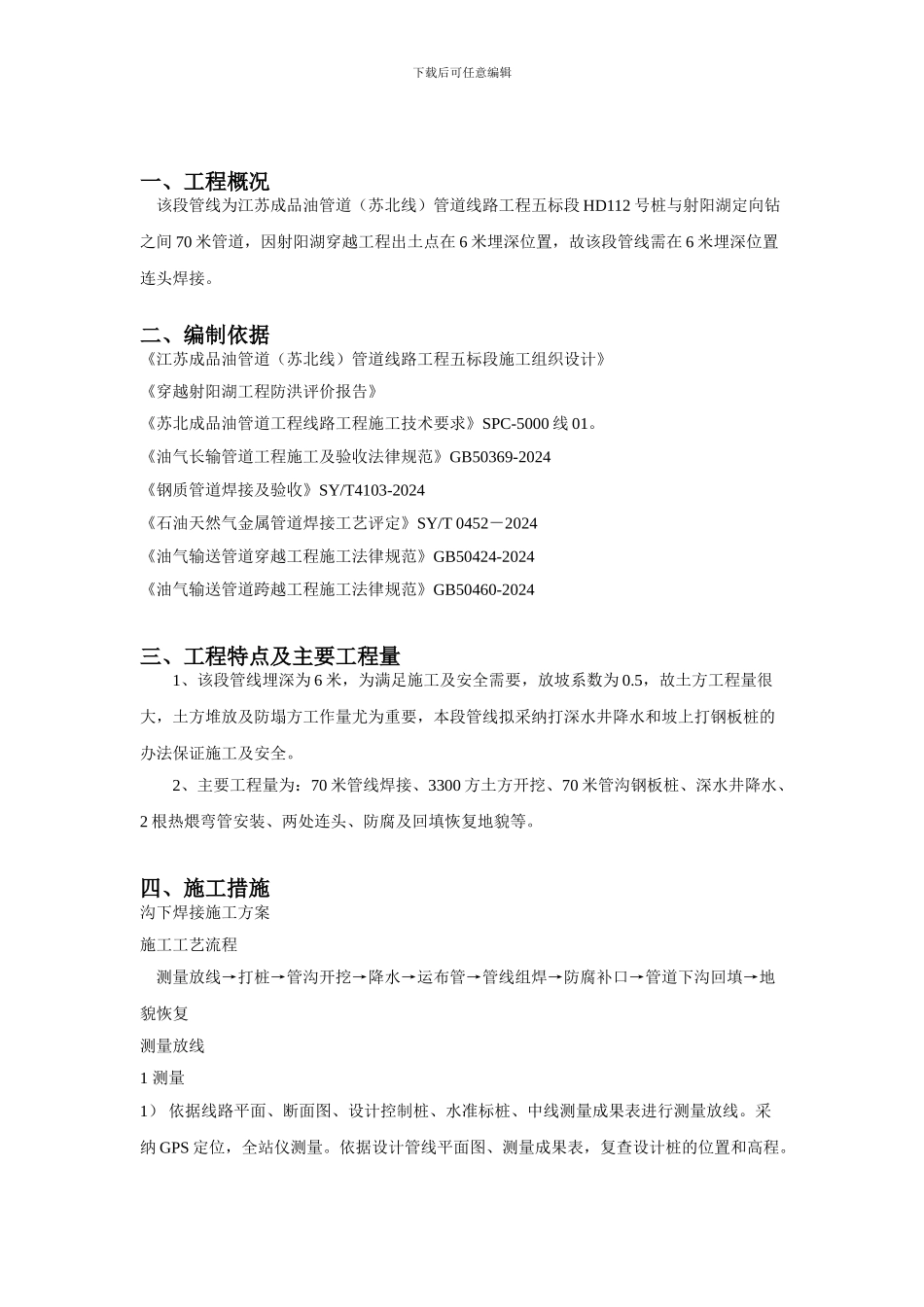

下载后可任意编辑江苏成品油管道（苏北线）管道线路工程五标段与射阳湖定向钻连头 6 米深沟下焊接工程施工方案 编 制 审 核 批 准中石化中原油建工程有限公司苏北管道项目部2024 年 3 月 21 日下载后可任意编辑一、工程概况 该段管线为江苏成品油管道（苏北线）管道线路工程五标段 HD112 号桩与射阳湖定向钻之间 70 米管道，因射阳湖穿越工程出土点在 6 米埋深位置，故该段管线需在 6 米埋深位置连头焊接。二、编制依据《江苏成品油管道（苏北线）管道线路工程五标段施工组织设计》《穿越射阳湖工程防洪评价报告》《苏北成品油管道工程线路工程施工技术要求》SPC-5000 线 01。《油气长输管道工程施工及验收法律规范》GB50369-2024《钢质管道焊接及验收》SY/T4103-2024《石油天然气金属管道焊接工艺评定》SY/T 0452－2024《油气输送管道穿越工程施工法律规范》GB50424-2024《油气输送管道跨越工程施工法律规范》GB50460-2024三、工程特点及主要工程量1、该段管线埋深为 6 米，为满足施工及安全需要，放坡系数为 0.5，故土方工程量很大，土方堆放及防塌方工作量尤为重要，本段管线拟采纳打深水井降水和坡上打钢板桩的办法保证施工及安全。2、主要工程量为：70 米管线焊接、3300 方土方开挖、70 米管沟钢板桩、深水井降水、2 根热煨弯管安装、两处连头、防腐及回填恢复地貌等。四、施工措施沟下焊接施工方案施工工艺流程 测量放线→打桩→管沟开挖→降水→运布管→管线组焊→防腐补口→管道下沟回填→地貌恢复测量放线1 测量1） 依据线路平面、断面图、设计控制桩、水准标桩、中线测量成果表进行测量放线。采纳 GPS 定位，全站仪测量。依据设计管线平面图、测量成果表，复查设计桩的位置和高程。下载后可任意编辑2） 管线测量应测定出线路轴线和施工作业带边界线。3） 根据施工图纸要求，在线路中心线上设置纵向变坡桩，并注明变坡点位置、角度、曲率半径、切线长度、外矢矩。4） 测量过程中应做好各项测量记录，包括控制桩测量（复测）记录、转角处理记录。2 放线1） 施工作业带边界线在作业带清理前放出，管线轴线在管沟开挖前放出。采纳三点定一线的方法用百米绳拉线后布放白灰线。2） 施工作业带边界线应以保证沟下焊接施工需要的作业带占地宽度划定。3 施工便道修筑1）施工便道修筑加固前要事先与监理和地方政府部门联系加固的位置、事宜，并应符合环保要求。2）施工便道利用原有的乡村小道，对其拓...
