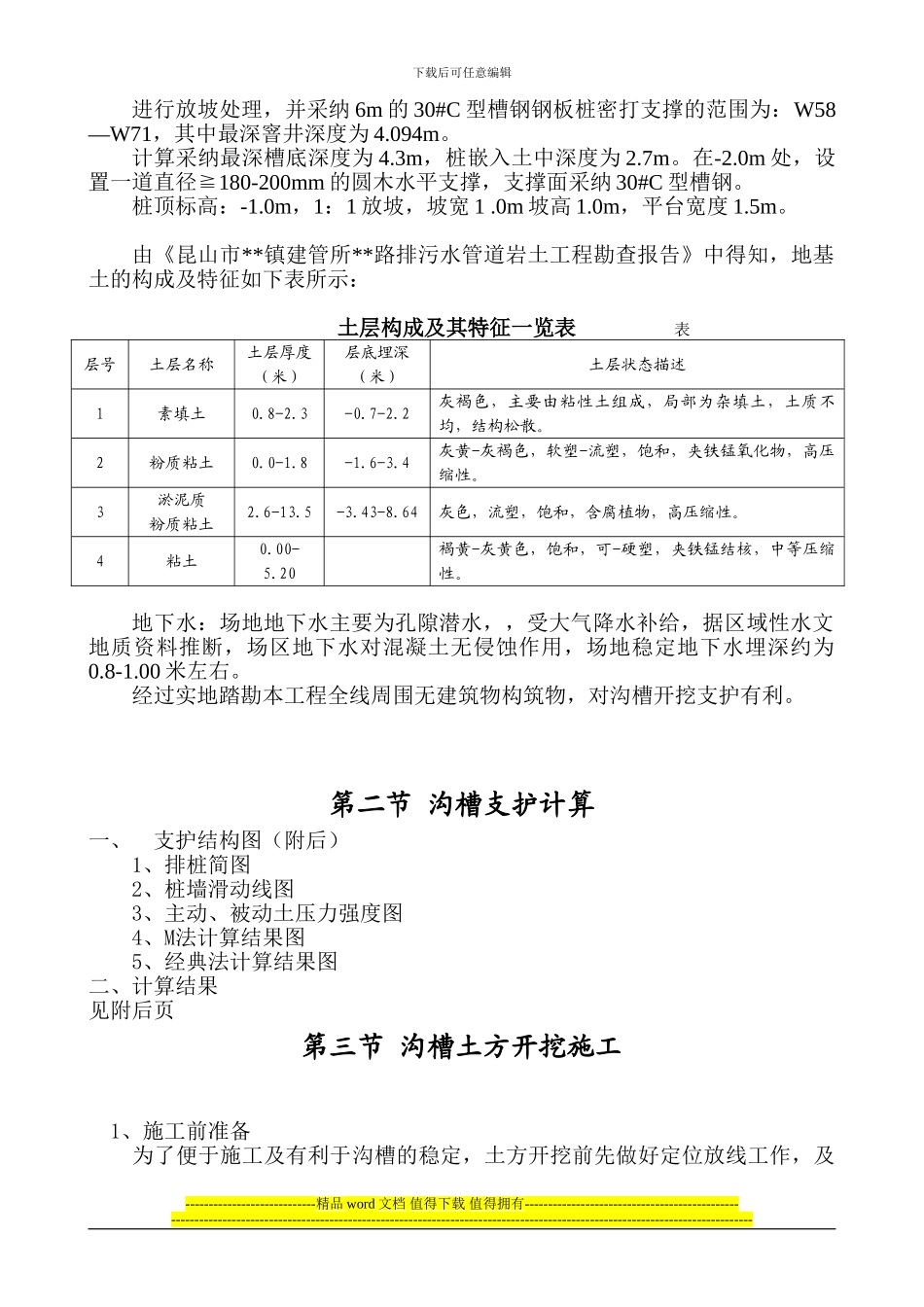

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】第一节 工程概况建设单位:监理单位：施工单位：本工程政府重点实事工程，位于**路两侧，与路中心距离 15m 处。根 据 施 工 图 纸 ， 我 项 目 部 根 据 上 海 市 排 水 通 用 图 籍 全 线DN400，DN500，DN600 污水管道深度为 2.5m—4.5m。沟槽宽度为 2m。沟槽支护采纳 6 米 30#C 型槽钢钢板桩密打支撑，每隔 2.5 ｍ设置一道 Φ≧１ 8 ０-200 ｍｍ的圆木水平支撑，沟槽顶面两侧及槽底设 30CM*40CM 排水明沟进行排降水。在距槽边 1.5 处设 1.2M 高防护栏杆。根据工程的窨井深度：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑进行放坡处理，并采纳 6m 的 30#C 型槽钢钢板桩密打支撑的范围为：W58—W71，其中最深窨井深度为 4.094m。计算采纳最深槽底深度为 4.3m，桩嵌入土中深度为 2.7m。在-2.0m 处，设置一道直径≧180-200mm 的圆木水平支撑，支撑面采纳 30#C 型槽钢。桩顶标高：-1.0m，1：1 放坡，坡宽 1 .0m 坡高 1.0m，平台宽度 1.5m。由《昆山市**镇建管所**路排污水管道岩土工程勘查报告》中得知，地基土的构成及特征如下表所示： 土层构成及其特征一览表 表层号土层名称土层厚度（米）层底埋深（米）土层状态描述1素填土0.8-2.3-0.7-2.2灰褐色，主要由粘性土组成，局部为杂填土，土质不均，结构松散。2粉质粘土0.0-1.8-1.6-3.4灰黄-灰褐色，软塑-流塑，饱和，夹铁锰氧化物，高压缩性。3淤泥质粉质粘土2.6-13.5-3.43-8.64灰色，流塑，饱和，含腐植物，高压缩性。4粘土0.00-5.20褐黄-灰黄色，饱和，可-硬塑，夹铁锰结核，中等压缩性。地下水：场地地下水主要为孔隙潜水，，受大气降水补给，据区域性水文地质资料推断，场区地下水对混凝土无侵蚀作用，场地稳定地下水埋深约为0.8-1.00 米左右。经过实地踏勘本工程全线周围无建筑物构筑物，对沟槽开挖支护有利。第二节 沟槽支护计算一、支护结构图（附后）1、排桩简图2、桩墙滑动线图3、主动、被动土压力强度图4、M法计算结果图5、经典法计算结果图二、计算结果见附后页 第...
