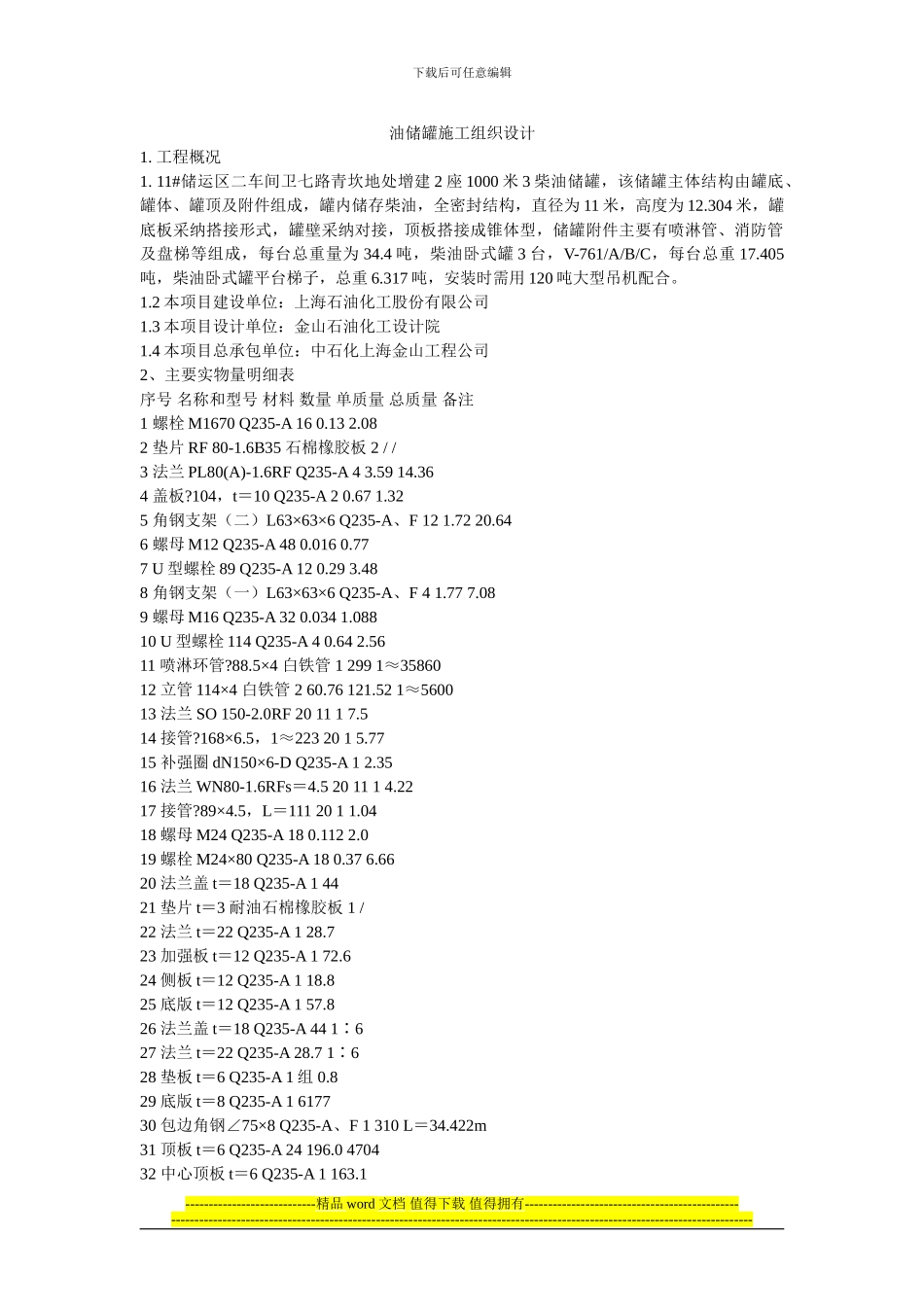

下载后可任意编辑油储罐施工组织设计1. 工程概况1. 11#储运区二车间卫七路青坎地处增建 2 座 1000 米 3 柴油储罐，该储罐主体结构由罐底、罐体、罐顶及附件组成，罐内储存柴油，全密封结构，直径为 11 米，高度为 12.304 米，罐底板采纳搭接形式，罐壁采纳对接，顶板搭接成锥体型，储罐附件主要有喷淋管、消防管及盘梯等组成，每台总重量为 34.4 吨，柴油卧式罐 3 台，V-761/A/B/C，每台总重 17.405吨，柴油卧式罐平台梯子，总重 6.317 吨，安装时需用 120 吨大型吊机配合。1.2 本项目建设单位：上海石油化工股份有限公司1.3 本项目设计单位：金山石油化工设计院1.4 本项目总承包单位：中石化上海金山工程公司 2、主要实物量明细表序号 名称和型号 材料 数量 单质量 总质量 备注1 螺栓 M1670 Q235-A 16 0.13 2.08 2 垫片 RF 80-1.6B35 石棉橡胶板 2 / / 3 法兰 PL80(A)-1.6RF Q235-A 4 3.59 14.36 4 盖板?104，t＝10 Q235-A 2 0.67 1.32 5 角钢支架（二）L63×63×6 Q235-A、F 12 1.72 20.64 6 螺母 M12 Q235-A 48 0.016 0.77 7 U 型螺栓 89 Q235-A 12 0.29 3.48 8 角钢支架（一）L63×63×6 Q235-A、F 4 1.77 7.08 9 螺母 M16 Q235-A 32 0.034 1.088 10 U 型螺栓 114 Q235-A 4 0.64 2.56 11 喷淋环管?88.5×4 白铁管 1 299 1≈3586012 立管 114×4 白铁管 2 60.76 121.52 1≈560013 法兰 SO 150-2.0RF 20 11 1 7.5 14 接管?168×6.5，1≈223 20 1 5.77 15 补强圈 dN150×6-D Q235-A 1 2.35 16 法兰 WN80-1.6RFs＝4.5 20 11 1 4.22 17 接管?89×4.5，L＝111 20 1 1.04 18 螺母 M24 Q235-A 18 0.112 2.0 19 螺栓 M24×80 Q235-A 18 0.37 6.66 20 法兰盖 t＝18 Q235-A 1 44 21 垫片 t＝3 耐油石棉橡胶板 1 / 22 法兰 t＝22 Q235-A 1 28.7 23 加强板 t＝12 Q235-A 1 72.6 24 侧板 t＝12 Q235-A 1 18.8 25 底版 t＝12 Q235-A 1 57.8 26 法兰盖 t＝18 Q235-A 44 1∶627 法兰 t＝22 Q235-A 28.7 1∶628 垫板 t＝6 Q235-A 1 组 0.8 29 底版 t＝8 Q235-A 1 6177 30 包边角钢∠75×8 Q235-A、F 1 310 L＝34.422m31 顶板 t＝6 Q235-A 24 196.0 4704 32 中心顶板 t＝6 Q235-A 1 163.1 ---------------------...
