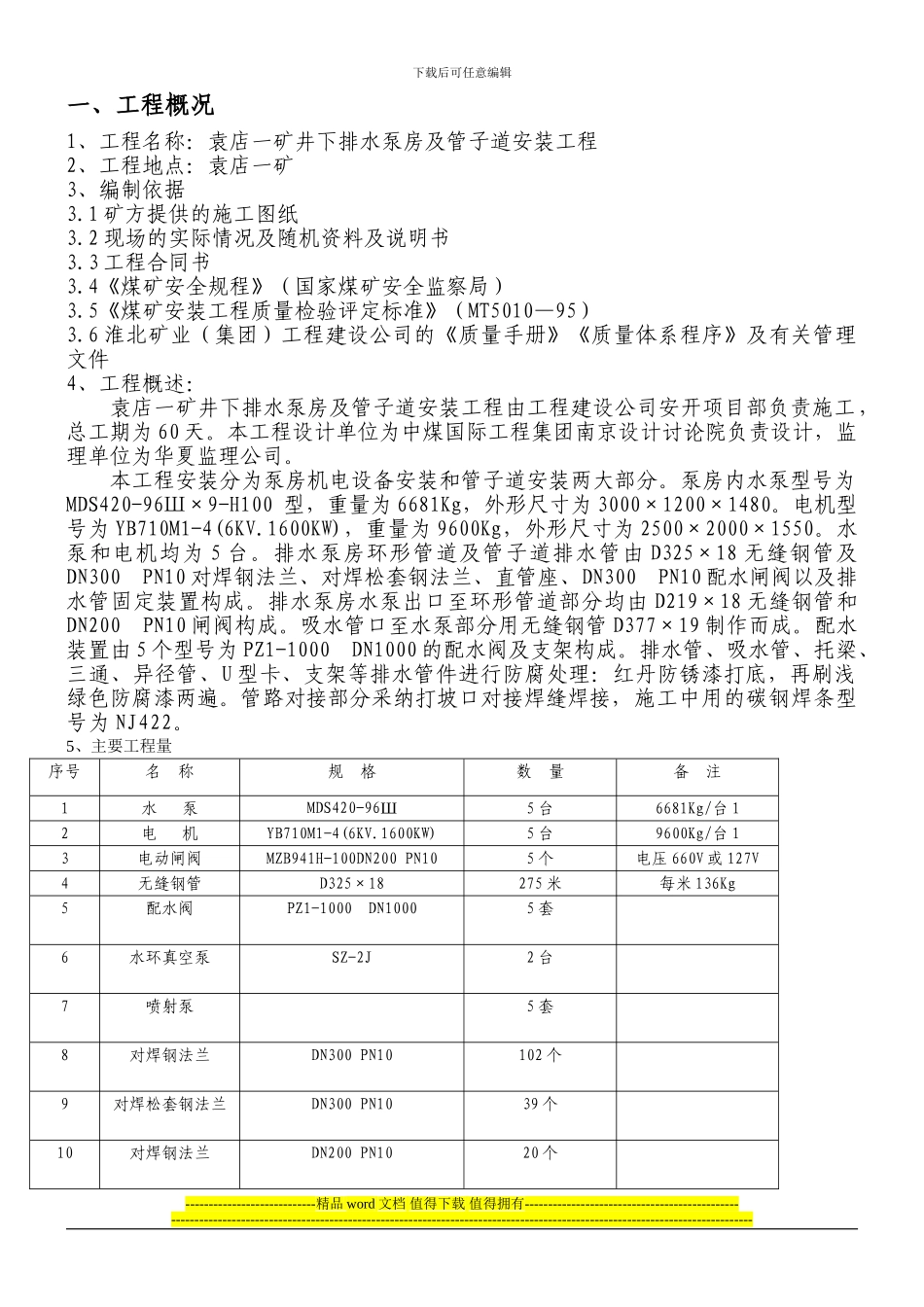

下载后可任意编辑一、工程概况1、工程名称：袁店一矿井下排水泵房及管子道安装工程2、工程地点：袁店一矿3、编制依据3.1 矿方提供的施工图纸3.2 现场的实际情况及随机资料及说明书3.3 工程合同书3.4《煤矿安全规程》（国家煤矿安全监察局）3.5《煤矿安装工程质量检验评定标准》（MT5010—95）3.6 淮北矿业（集团）工程建设公司的《质量手册》《质量体系程序》及有关管理文件4、工程概述：袁店一矿井下排水泵房及管子道安装工程由工程建设公司安开项目部负责施工，总工期为 60 天。本工程设计单位为中煤国际工程集团南京设计讨论院负责设计，监理单位为华夏监理公司。本工程安装分为泵房机电设备安装和管子道安装两大部分。泵房内水泵型号为MDS420-96Ш×9-H100 型，重量为 6681Kg，外形尺寸为 3000×1200×1480。电机型号为 YB710M1-4(6KV.1600KW)，重量为 9600Kg，外形尺寸为 2500×2000×1550。水泵和电机均为 5 台。排水泵房环形管道及管子道排水管由 D325×18 无缝钢管及DN300 PN10 对焊钢法兰、对焊松套钢法兰、直管座、DN300 PN10 配水闸阀以及排水管固定装置构成。排水泵房水泵出口至环形管道部分均由 D219×18 无缝钢管和DN200 PN10 闸阀构成。吸水管口至水泵部分用无缝钢管 D377×19 制作而成。配水装置由 5 个型号为 PZ1-1000 DN1000 的配水阀及支架构成。排水管、吸水管、托梁、三通、异径管、U 型卡、支架等排水管件进行防腐处理：红丹防锈漆打底，再刷浅绿色防腐漆两遍。管路对接部分采纳打坡口对接焊缝焊接，施工中用的碳钢焊条型号为 NJ422。5、主要工程量序号名 称规 格数 量备 注1水 泵MDS420-96Ш5 台6681Kg/台 12电 机YB710M1-4(6KV.1600KW)5 台9600Kg/台 13电动闸阀MZB941H-100DN200 PN105 个电压 660V 或 127V4无缝钢管D325×18275 米每米 136Kg5配水阀PZ1-1000 DN10005 套 6水环真空泵SZ-2J2 台7喷射泵5 套8对焊钢法兰DN300 PN10102 个9对焊松套钢法兰DN300 PN1039 个10对焊钢法兰DN200 PN1020 个----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑11对焊松套钢法兰DN200 PN101512对焊钢法兰DN100 PN10613对焊松套钢法兰DN100 PN10214平...
