洛带高架桥桩基施工方案VIP免费

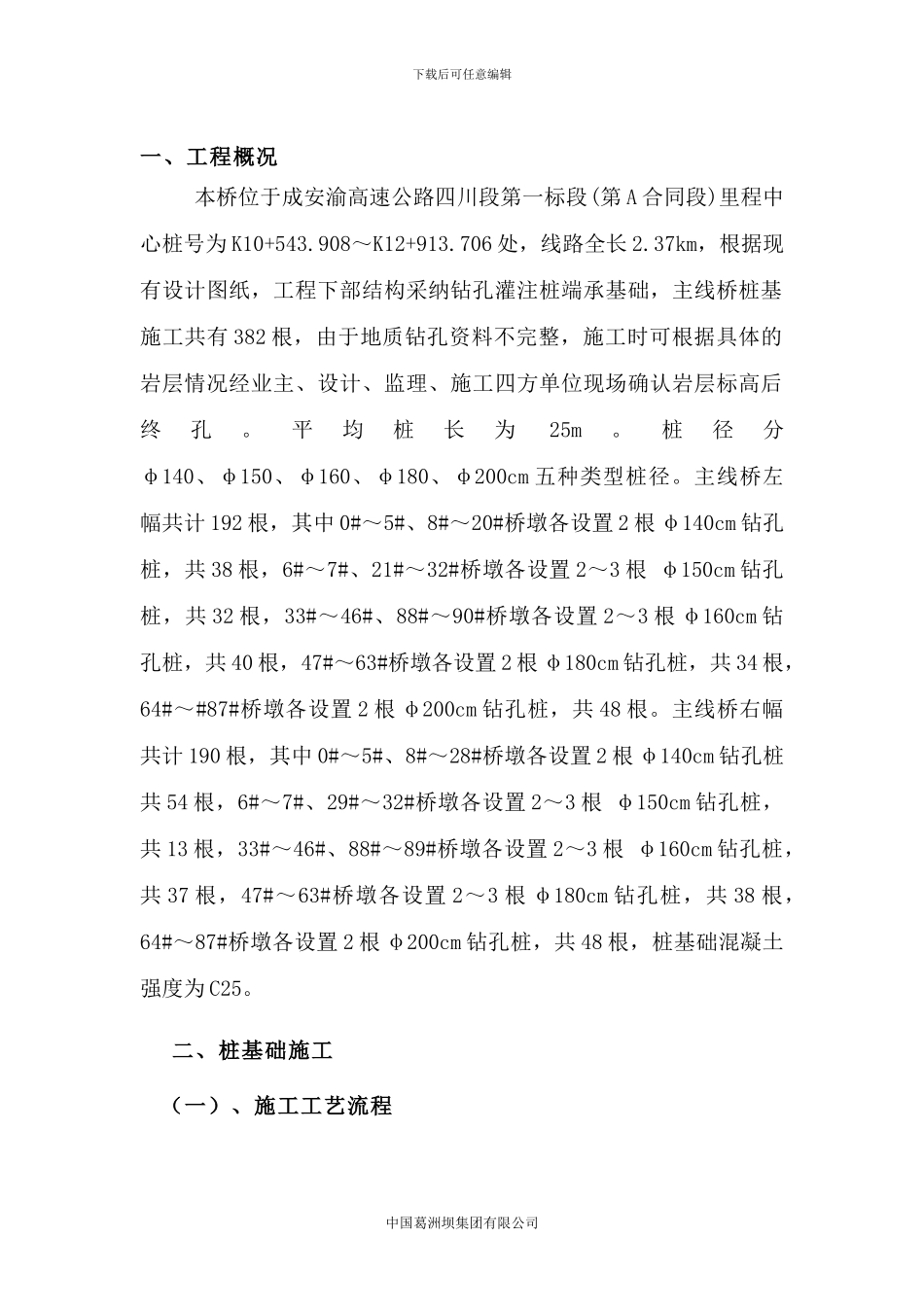

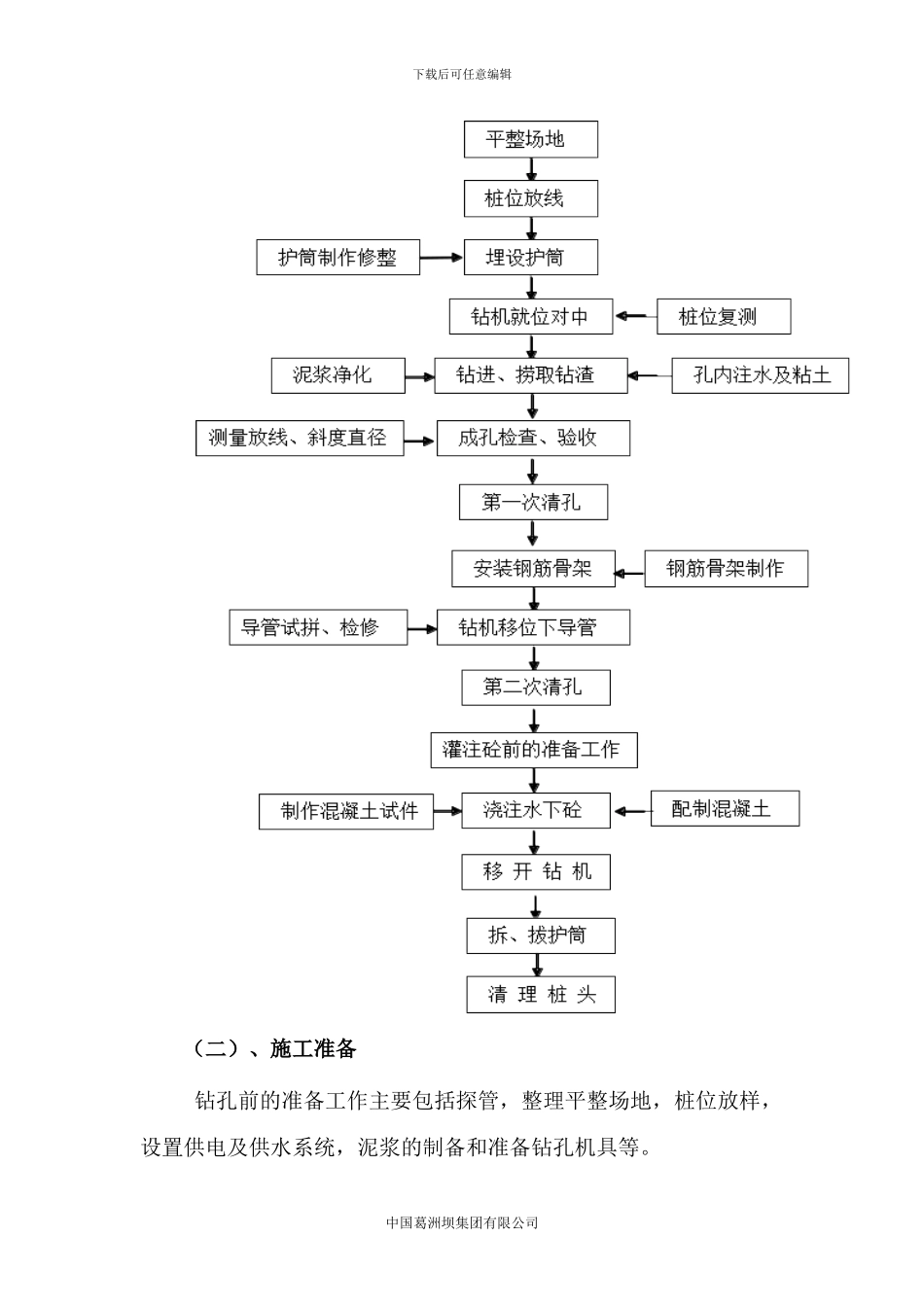

下载后可任意编辑洛带高架桥桩基础施工方案中国葛洲坝集团有限公司精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑一、工程概况本桥位于成安渝高速公路四川段第一标段(第 A 合同段)里程中心桩号为 K10+543.908～K12+913.706 处，线路全长 2.37km，根据现有设计图纸，工程下部结构采纳钻孔灌注桩端承基础，主线桥桩基施工共有 382 根，由于地质钻孔资料不完整，施工时可根据具体的岩层情况经业主、设计、监理、施工四方单位现场确认岩层标高后终孔。平均桩长为25m。桩径分φ140、φ150、φ160、φ180、φ200cm 五种类型桩径。主线桥左幅共计 192 根，其中 0#～5#、8#～20#桥墩各设置 2 根 φ140cm 钻孔桩，共 38 根，6#～7#、21#～32#桥墩各设置 2～3 根 φ150cm 钻孔桩，共 32 根，33#～46#、88#～90#桥墩各设置 2～3 根 φ160cm 钻孔桩，共 40 根，47#～63#桥墩各设置 2 根 φ180cm 钻孔桩，共 34 根，64#～#87#桥墩各设置 2 根 φ200cm 钻孔桩，共 48 根。主线桥右幅共计 190 根，其中 0#～5#、8#～28#桥墩各设置 2 根 φ140cm 钻孔桩共 54 根，6#～7#、29#～32#桥墩各设置 2～3 根 φ150cm 钻孔桩，共 13 根，33#～46#、88#～89#桥墩各设置 2～3 根 φ160cm 钻孔桩，共 37 根，47#～63#桥墩各设置 2～3 根 φ180cm 钻孔桩，共 38 根，64#～87#桥墩各设置 2 根 φ200cm 钻孔桩，共 48 根，桩基础混凝土强度为 C25。二、桩基础施工（一）、施工工艺流程中国葛洲坝集团有限公司下载后可任意编辑 （二）、施工准备钻孔前的准备工作主要包括探管，整理平整场地，桩位放样，设置供电及供水系统，泥浆的制备和准备钻孔机具等。中国葛洲坝集团有限公司下载后可任意编辑1、成立桩基施工组织管理机构，落实人员、桩基施工队伍、施工机械设备。2、准备好施工临设，水电供应：办公及生活住房租用当地居民楼房；施工用水桩基附近有水塘就地采纳水塘水，桩基附近水源不足采纳地下打井抽水；施工用电采纳市电，另备 2 台 150Kw 发电机，以备停电应急。3、做好控制导线点及水准点的交接与复测、施工控制网的布设、桩位放点等工作。4、 施工材料要就位到场，做好混凝土配合比试验和各种原材试验。5、做好现场场地平整，完成便道、便桥、便涵（沟），使施工场地范围道路通畅、排水顺畅。6、开工前，组织人员熟悉设计图纸及施工...
