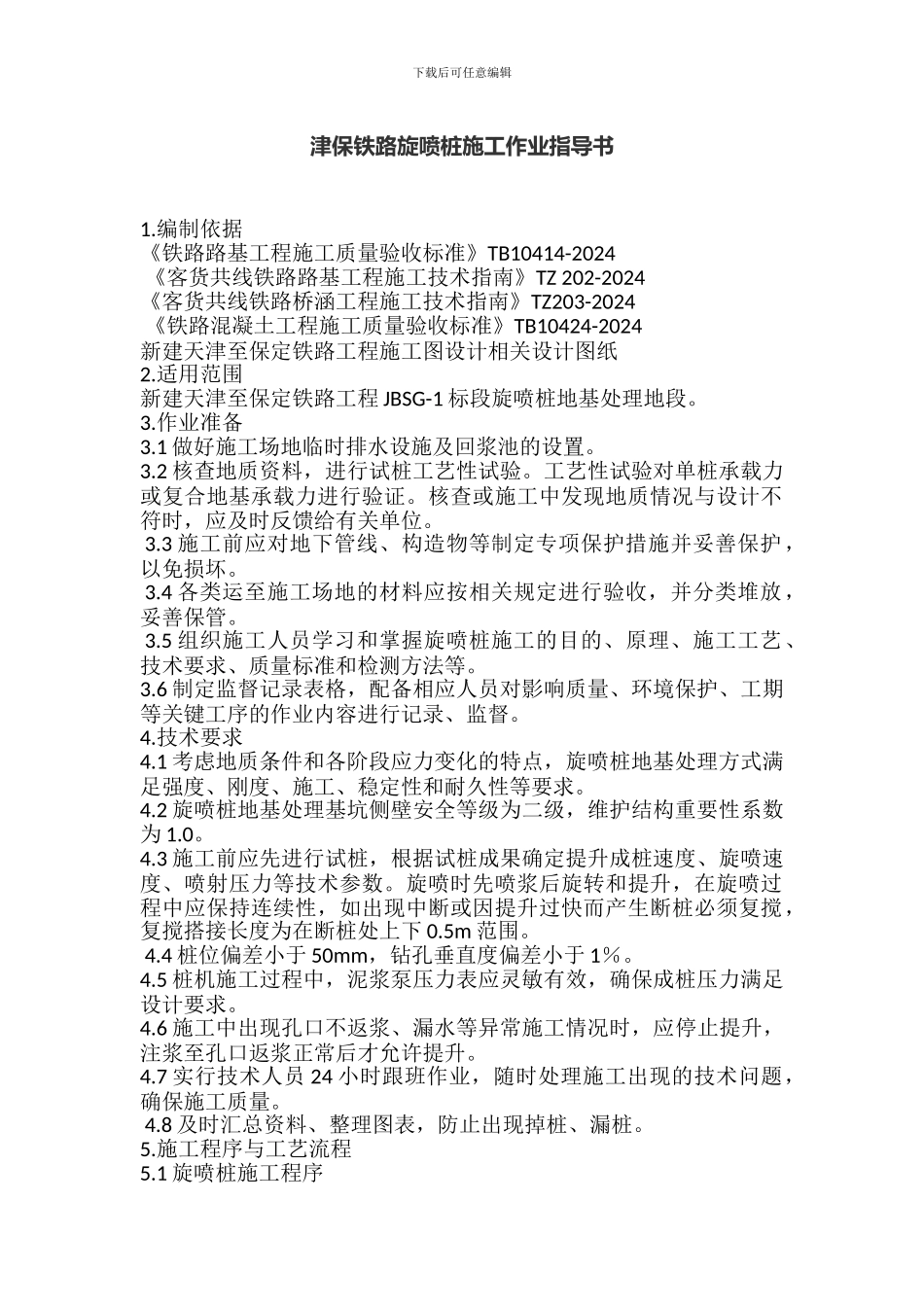

津保铁路旋喷桩施工作业指导书VIP免费

下载后可任意编辑津保铁路旋喷桩施工作业指导书1.编制依据 《铁路路基工程施工质量验收标准》TB10414-2024 《客货共线铁路路基工程施工技术指南》TZ 202-2024 《客货共线铁路桥涵工程施工技术指南》TZ203-2024 《铁路混凝土工程施工质量验收标准》TB10424-2024 新建天津至保定铁路工程施工图设计相关设计图纸 2.适用范围 新建天津至保定铁路工程 JBSG-1 标段旋喷桩地基处理地段。 3.作业准备 3.1 做好施工场地临时排水设施及回浆池的设置。 3.2 核查地质资料，进行试桩工艺性试验。工艺性试验对单桩承载力或复合地基承载力进行验证。核查或施工中发现地质情况与设计不符时，应及时反馈给有关单位。 3.3 施工前应对地下管线、构造物等制定专项保护措施并妥善保护，以免损坏。 3.4 各类运至施工场地的材料应按相关规定进行验收，并分类堆放，妥善保管。 3.5 组织施工人员学习和掌握旋喷桩施工的目的、原理、施工工艺、技术要求、质量标准和检测方法等。 3.6 制定监督记录表格，配备相应人员对影响质量、环境保护、工期等关键工序的作业内容进行记录、监督。 4.技术要求 4.1 考虑地质条件和各阶段应力变化的特点，旋喷桩地基处理方式满足强度、刚度、施工、稳定性和耐久性等要求。 4.2 旋喷桩地基处理基坑侧壁安全等级为二级，维护结构重要性系数为 1.0。 4.3 施工前应先进行试桩，根据试桩成果确定提升成桩速度、旋喷速度、喷射压力等技术参数。旋喷时先喷浆后旋转和提升，在旋喷过程中应保持连续性，如出现中断或因提升过快而产生断桩必须复搅，复搅搭接长度为在断桩处上下 0.5m 范围。 4.4 桩位偏差小于 50mm，钻孔垂直度偏差小于 1％。 4.5 桩机施工过程中，泥浆泵压力表应灵敏有效，确保成桩压力满足设计要求。 4.6 施工中出现孔口不返浆、漏水等异常施工情况时，应停止提升，注浆至孔口返浆正常后才允许提升。 4.7 实行技术人员 24 小时跟班作业，随时处理施工出现的技术问题，确保施工质量。 4.8 及时汇总资料、整理图表，防止出现掉桩、漏桩。 5.施工程序与工艺流程 5.1 旋喷桩施工程序 下载后可任意编辑桩位放样→钻机就位→检验、调整钻机→钻进至设计深度→打开高压注浆泵→提钻并喷水泥浆→至工作基准面以下 0.5m 位置→重复搅拌下钻并喷水泥浆至设计标高→提钻至地表→桩头处理→成桩结束→施工下一根桩。 5.2 工艺流程 5.2.1 施工场地平整：清除一切地面和地下障碍物。场地低...
