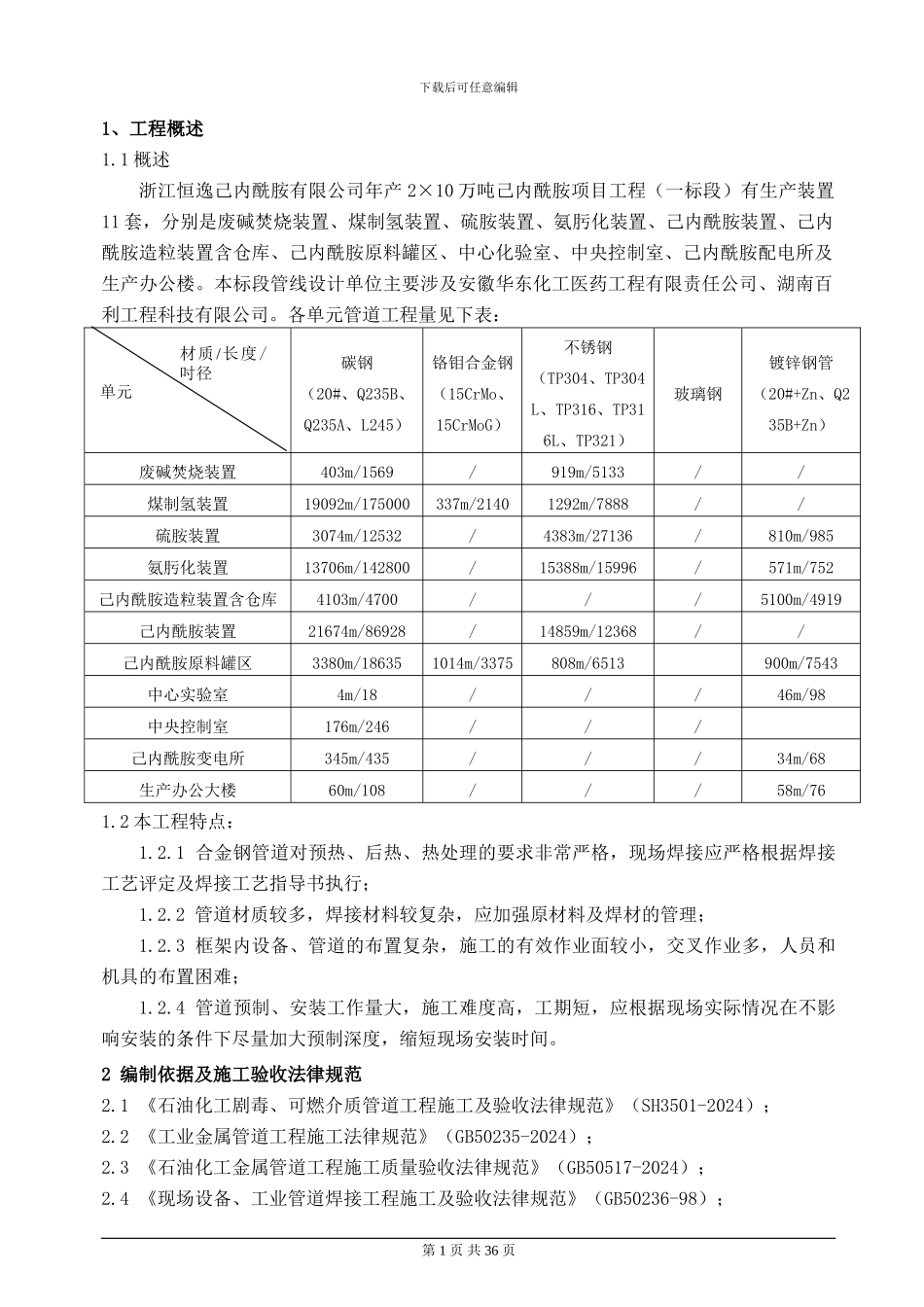

下载后可任意编辑1、工程概述1.1 概述浙江恒逸己内酰胺有限公司年产 2×10 万吨己内酰胺项目工程（一标段）有生产装置11 套，分别是废碱焚烧装置、煤制氢装置、硫胺装置、氨肟化装置、己内酰胺装置、己内酰胺造粒装置含仓库、己内酰胺原料罐区、中心化验室、中央控制室、己内酰胺配电所及生产办公楼。本标段管线设计单位主要涉及安徽华东化工医药工程有限责任公司、湖南百利工程科技有限公司。各单元管道工程量见下表：碳钢（20#、Q235B、Q235A、L245） 铬钼合金钢（15CrMo、15CrMoG）不锈钢（TP304、TP304L、TP316、TP316L、TP321）玻璃钢镀锌钢管（20#+Zn、Q235B+Zn）废碱焚烧装置403m/1569/919m/5133//煤制氢装置19092m/175000337m/21401292m/7888//硫胺装置3074m/12532/4383m/27136/810m/985氨肟化装置13706m/142800/15388m/15996/571m/752己内酰胺造粒装置含仓库4103m/4700///5100m/4919己内酰胺装置21674m/86928/14859m/12368//己内酰胺原料罐区3380m/186351014m/3375808m/6513900m/7543中心实验室4m/18///46m/98中央控制室176m/246///己内酰胺变电所345m/435///34m/68生产办公大楼60m/108///58m/761.2 本工程特点：1.2.1 合金钢管道对预热、后热、热处理的要求非常严格，现场焊接应严格根据焊接工艺评定及焊接工艺指导书执行；1.2.2 管道材质较多，焊接材料较复杂，应加强原材料及焊材的管理；1.2.3 框架内设备、管道的布置复杂，施工的有效作业面较小，交叉作业多，人员和机具的布置困难；1.2.4 管道预制、安装工作量大，施工难度高，工期短，应根据现场实际情况在不影响安装的条件下尽量加大预制深度，缩短现场安装时间。2 编制依据及施工验收法律规范2.1 《石油化工剧毒、可燃介质管道工程施工及验收法律规范》（SH3501-2024）；2.2 《工业金属管道工程施工法律规范》（GB50235-2024）；2.3 《石油化工金属管道工程施工质量验收法律规范》（GB50517-2024）；2.4 《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-98）；第 1 页 共 36 页材质/长度/吋径单元下载后可任意编辑2.5 《夹套管施工及验收法律规范》（FJJ211-86）；2.6 《石油化工钢制通用阀门选用、检验及验收》（SH3064-2024）；2.7 《石油化工铬钼耐热钢焊接规程》（SH3520-2024）；2.8 《石油化工异种钢焊接规程》（SH3526-2024）；2.9 《工业设备及管道绝热工程施工法律规范》（GB50126-2024）；2.10 《石油化工设备和管道涂料防腐蚀...
