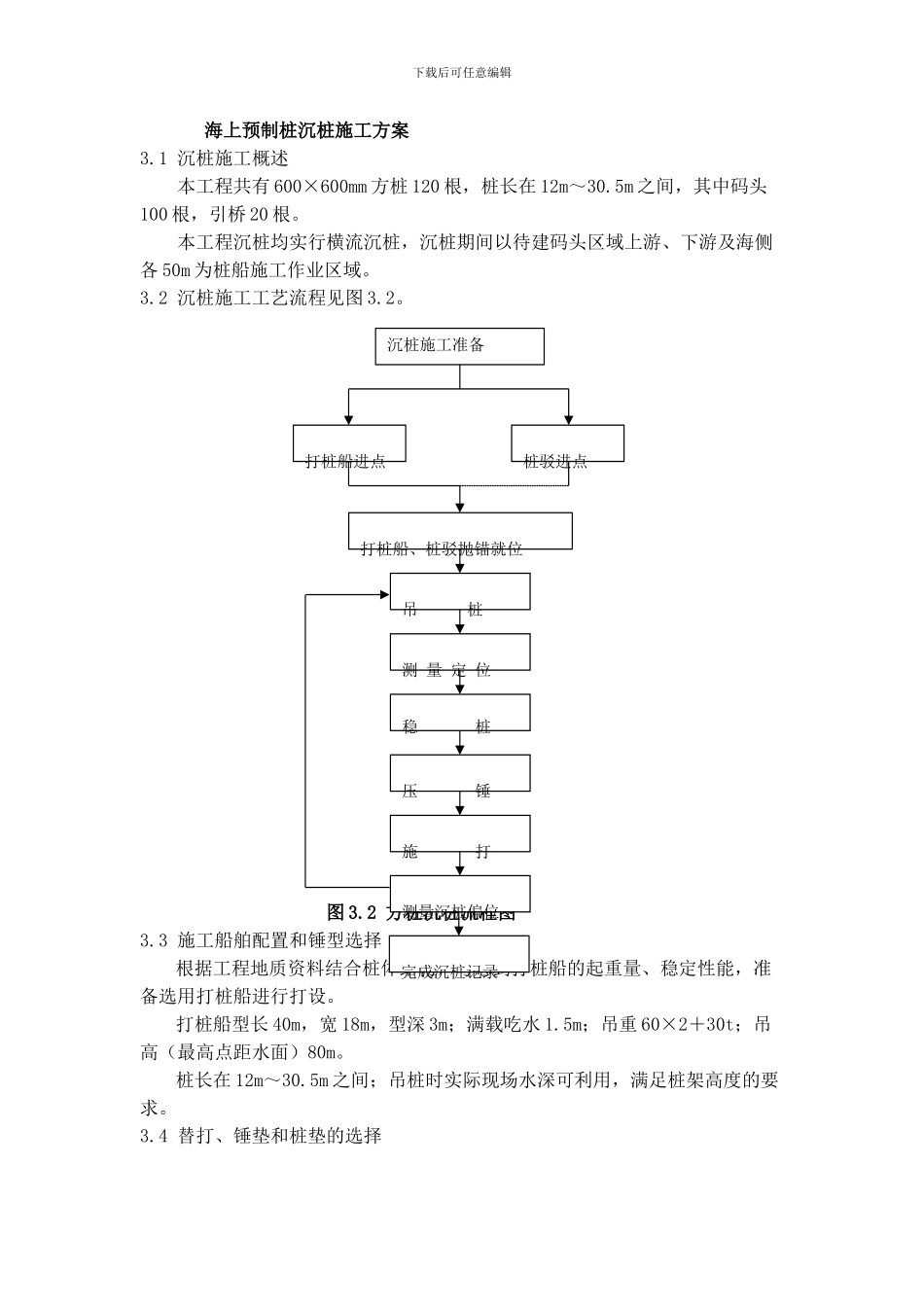

下载后可任意编辑海上预制桩沉桩施工方案3.1 沉桩施工概述本工程共有 600×600mm 方桩 120 根，桩长在 12m～30.5m 之间，其中码头100 根，引桥 20 根。本工程沉桩均实行横流沉桩，沉桩期间以待建码头区域上游、下游及海侧各 50m 为桩船施工作业区域。3.2 沉桩施工工艺流程见图 3.2。图 3.2 方桩沉桩流程图3.3 施工船舶配置和锤型选择根据工程地质资料结合桩体结构，考虑到打桩船的起重量、稳定性能，准备选用打桩船进行打设。打桩船型长 40m，宽 18m，型深 3m；满载吃水 1.5m；吊重 60×2＋30t；吊高（最高点距水面）80m。桩长在 12m～30.5m 之间；吊桩时实际现场水深可利用，满足桩架高度的要求。3.4 替打、锤垫和桩垫的选择沉桩施工准备打桩船进点桩驳进点吊 桩测 量 定 位稳 桩压 锤打桩船、桩驳抛锚就位施 打测量沉桩偏位完成沉桩记录下载后可任意编辑桩垫采纳 30cm 厚多层瓦楞硬纸板，每打完一根桩后先清理替打内的纸屑，再装入新的桩垫，以起到有效的锤击能量削峰作用，保证桩顶不被打碎或打裂。替打使用的钢材保证有足够的强度和刚度，制作精细保证沉桩锤击过程中桩顶能够均匀受力。3.5 沉桩顺序本工程共有方桩 120 根，拟一次沉完，沉桩从岸侧引桥开始，沉桩顺序见图 3.5。 图 3.5 ：沉桩施工阶段图 3.6 锚缆布设打桩船布设 6 根锚缆，2 根前后穿心缆和 4 根边锚缆。带缆方向向岸的锚缆在陆上设地笼，地笼的布置根据现场设置，避开缆“蹩”桩；带缆方向向江侧或离岸较远的锚缆可在水中抛锚或设锚坠，穿心缆长为 150m，边锚缆长度为 120m，沉桩中所有施工船舶的平面布置要统一协调，避开相互干扰。沉桩前在边坡每隔 50～80m 埋设地笼，以给打桩船带缆用。打桩船沉桩时布置八字锚，并设两根前抽心缆以便打桩时能够绕过前面已打好的桩。3.7 吊桩方桩均采纳“四点吊”，吊桩吊点布置见图 3.7。下载后可任意编辑图 3.7 ：吊点布置示意图 3.8 沉桩施工工艺方桩由预制场地落驳水运到施工现场，桩驳停靠在老锚驳下游方向，船移到桩驳前方吊桩。桩船、桩驳、老锚驳三者位置见图 3.8。图 3.8 打桩船吊桩作业示意图（1）定 位桩船移到沉桩位置，桩进入笼口，桩顶上放好桩垫，套上“帽子”（替打连在“帽子”上），抱桩器抱住桩身。根据设计施工图仰、俯要求，调整桩架仰、俯倾斜度，直至符合施工要求。定位时会同原地形测量单位寻找基准点进行准确放样，分别在施工码头和车渡码头设立...
