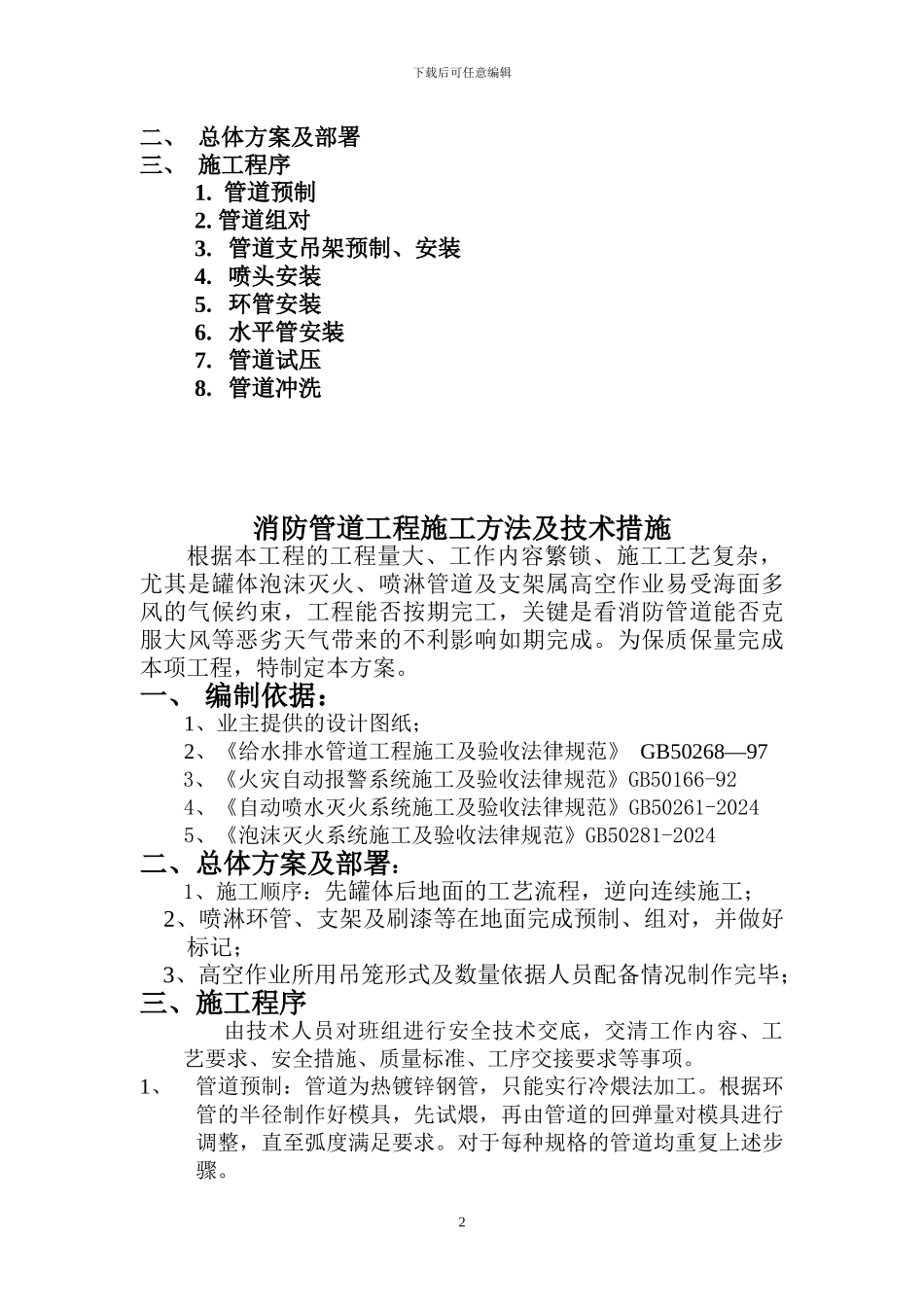

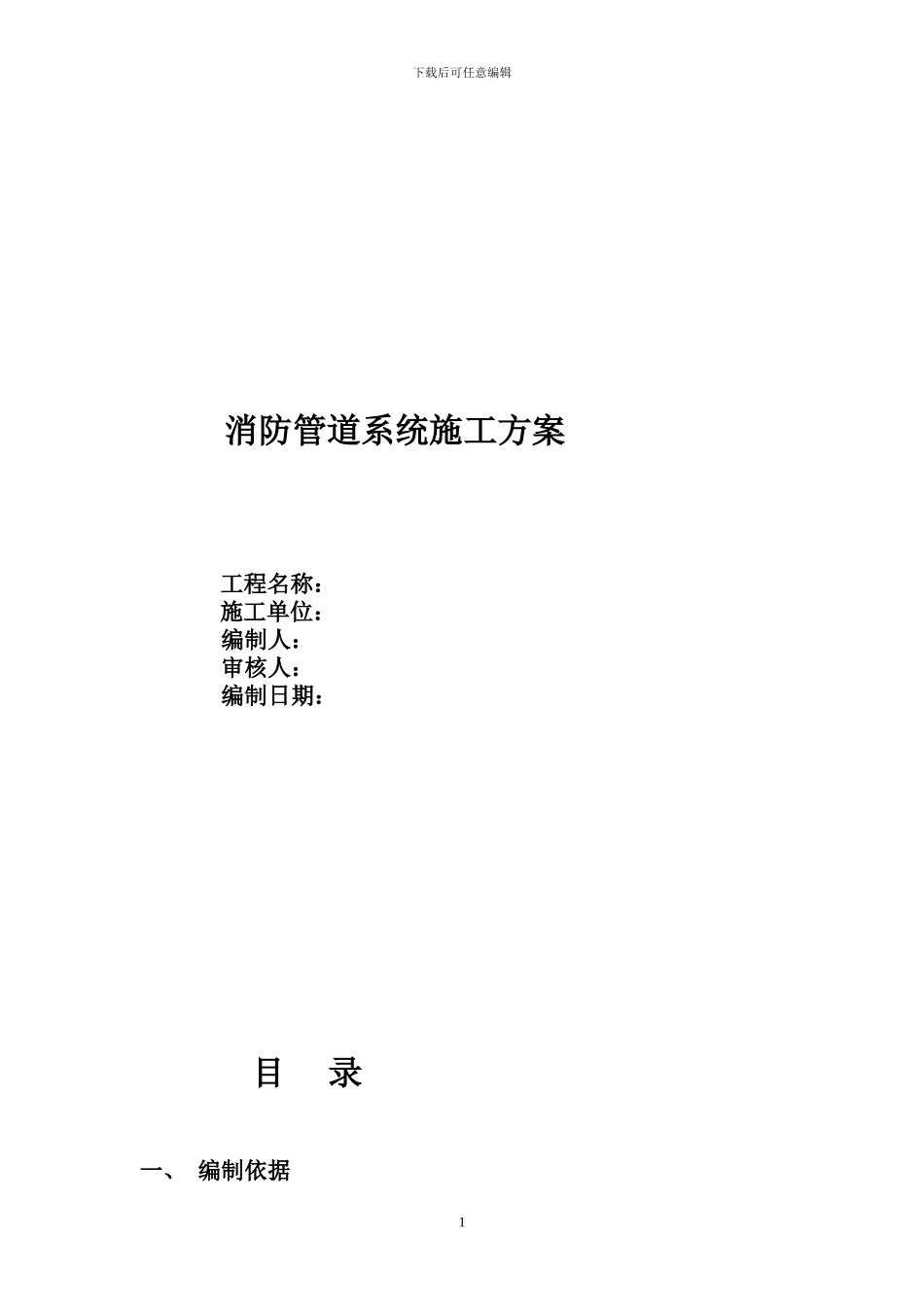

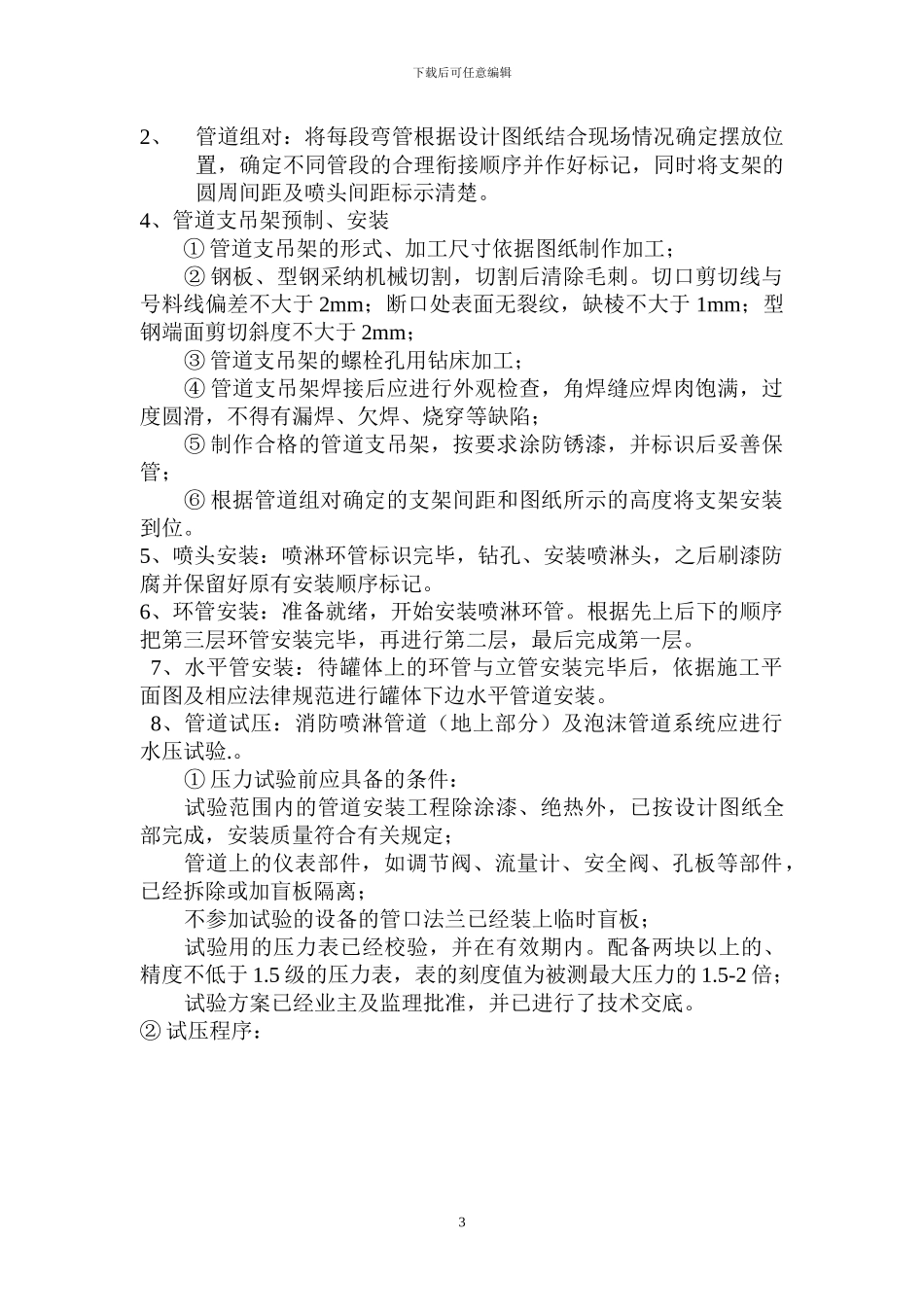

下载后可任意编辑消防管道系统施工方案工程名称：施工单位：编制人：审核人：编制日期： 目 录一、 编制依据1下载后可任意编辑二、 总体方案及部署三、 施工程序1. 管道预制2. 管道组对3. 管道支吊架预制、安装4. 喷头安装5. 环管安装6. 水平管安装7. 管道试压8. 管道冲洗消防管道工程施工方法及技术措施根据本工程的工程量大、工作内容繁锁、施工工艺复杂，尤其是罐体泡沫灭火、喷淋管道及支架属高空作业易受海面多风的气候约束，工程能否按期完工，关键是看消防管道能否克服大风等恶劣天气带来的不利影响如期完成。为保质保量完成本项工程，特制定本方案。一、 编制依据：1、业主提供的设计图纸；2、《给水排水管道工程施工及验收法律规范》 GB50268—973、《火灾自动报警系统施工及验收法律规范》GB50166-924、《自动喷水灭火系统施工及验收法律规范》GB50261-20245、《泡沫灭火系统施工及验收法律规范》GB50281-2024二、总体方案及部署： 1、施工顺序：先罐体后地面的工艺流程，逆向连续施工； 2、喷淋环管、支架及刷漆等在地面完成预制、组对，并做好标记； 3、高空作业所用吊笼形式及数量依据人员配备情况制作完毕；三、施工程序由技术人员对班组进行安全技术交底，交清工作内容、工艺要求、安全措施、质量标准、工序交接要求等事项。1、管道预制：管道为热镀锌钢管，只能实行冷煨法加工。根据环管的半径制作好模具，先试煨，再由管道的回弹量对模具进行调整，直至弧度满足要求。对于每种规格的管道均重复上述步骤。2下载后可任意编辑2、管道组对：将每段弯管根据设计图纸结合现场情况确定摆放位置，确定不同管段的合理衔接顺序并作好标记，同时将支架的圆周间距及喷头间距标示清楚。4、管道支吊架预制、安装① 管道支吊架的形式、加工尺寸依据图纸制作加工；② 钢板、型钢采纳机械切割，切割后清除毛刺。切口剪切线与号料线偏差不大于 2mm；断口处表面无裂纹，缺棱不大于 1mm；型钢端面剪切斜度不大于 2mm；③ 管道支吊架的螺栓孔用钻床加工；④ 管道支吊架焊接后应进行外观检查，角焊缝应焊肉饱满，过度圆滑，不得有漏焊、欠焊、烧穿等缺陷；⑤ 制作合格的管道支吊架，按要求涂防锈漆，并标识后妥善保管；⑥ 根据管道组对确定的支架间距和图纸所示的高度将支架安装到位。5、喷头安装：喷淋环管标识完毕，钻孔、安装喷淋头，之后刷漆防腐并保留好原有安装顺序标记。6、环管安装：准备就绪，开始安装喷淋环管。根...
