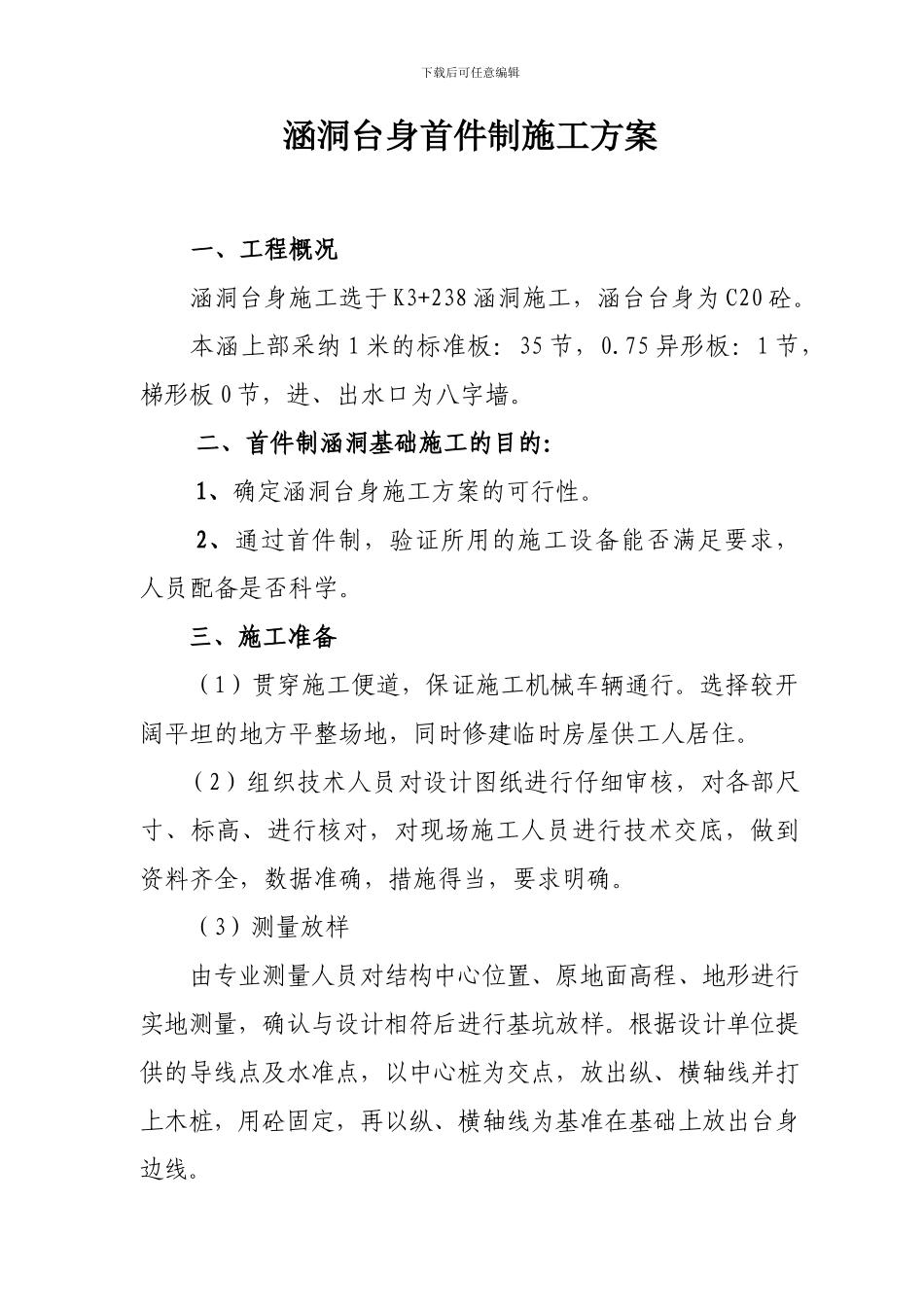

下载后可任意编辑涵洞台身首件制施工方案一、工程概况涵洞台身施工选于 K3+238 涵洞施工，涵台台身为 C20 砼。本涵上部采纳 1 米的标准板：35 节，0.75 异形板：1 节，梯形板 0 节，进、出水口为八字墙。二、首件制涵洞基础施工的目的：1、确定涵洞台身施工方案的可行性。2、通过首件制，验证所用的施工设备能否满足要求，人员配备是否科学。 三、施工准备（1）贯穿施工便道，保证施工机械车辆通行。选择较开阔平坦的地方平整场地，同时修建临时房屋供工人居住。（2）组织技术人员对设计图纸进行仔细审核，对各部尺寸、标高、进行核对，对现场施工人员进行技术交底，做到资料齐全，数据准确，措施得当，要求明确。（3）测量放样由专业测量人员对结构中心位置、原地面高程、地形进行实地测量，确认与设计相符后进行基坑放样。根据设计单位提供的导线点及水准点，以中心桩为交点，放出纵、横轴线并打上木桩，用砼固定，再以纵、横轴线为基准在基础上放出台身边线。下载后可任意编辑（4）施工用配合比和原材料试验已完成。四、人员及机械设备配备： 1、人员配备情况：现场管理人员：1 人 技术员： 2 人 质检员：1 人 安全员： 1 人 测绘员： 4 人 试验员： 3 人机械操作手：5 人 砼 工：10 人 模板工：10人 电焊工： 2 人 普 工：15 人 2、机械设备配置情况 主要机械仪器配备表机械名称型 号数量主要用途装载机ZL-501 台备用 混凝土运输车JCQ6 4 辆混凝土运输混凝土振捣器3 台振捣成套标准钢模板4 套柴油发电机30kv2备用砼输送泵车1泵送砼 水 车10 吨1 辆备用五、施工工序和步骤1、工艺流程施工前提条件→加工台身模板及脚手架备料→台身施工放样→搭设脚手架，砼原材料的准备→模板立设→绑扎钢筋→灌注砼→砼拆模、养生。2、台身模板安装：基础检验合格后，即可进行模板安装。先在基础上精确放样出台身边线，再依据边线安装模板。模下载后可任意编辑板使用前先除锈、校正。禁止用废机油及其他有影响结构物外观和内在质量的脱模剂。模板安装时采纳拉线、吊垂线，靠尺等检查测量放线手段，保证模板大面平整、棱线平顺垂直，模板采纳钢管支撑即“横平竖直加斜杆”并在模板四周用对拉螺栓进行固定,钢管与十字扣件组成排架固定模板，并用方木支撑定位，构成刚性模板系统，以保证在模板砼浇筑过程中不跑模，不变形，结构物表面平整光洁。为防止失水漏浆，在连接模板接缝中粘贴双面建筑胶带或 1.5-2....
