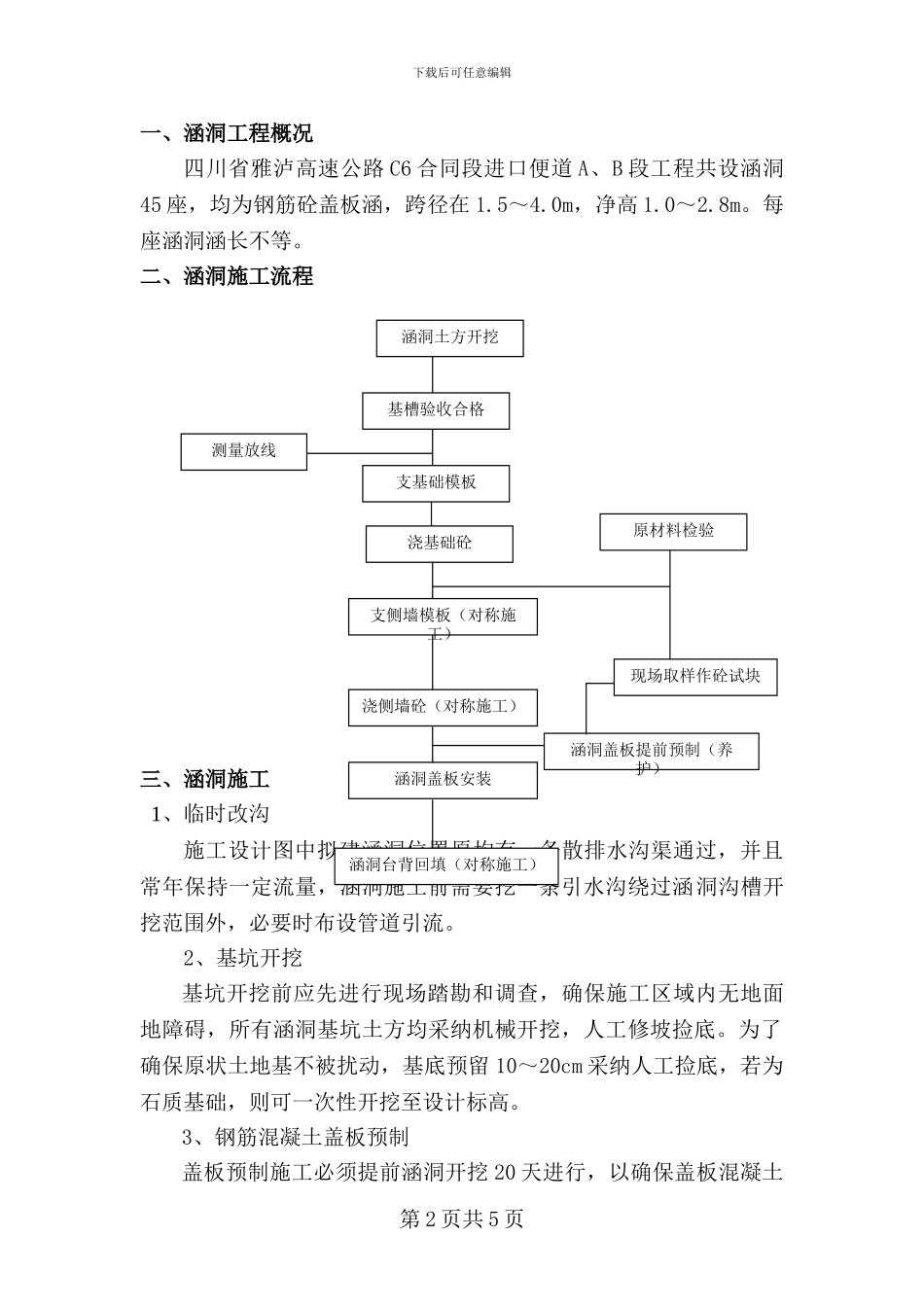

下载后可任意编辑四川省雅泸高速公路 C6 合同段进口便道 A、B 段钢筋混凝土涵洞施工作业指导书拟 制： 年 月 日审 核： 年 月 日批 准： 年 月 日生效时间： 年 月 日中铁隧道股份有限公司雅泸高速公路项目经理部二 OO 七年十月十三日第 1 页共 5 页下载后可任意编辑一、涵洞工程概况四川省雅泸高速公路 C6 合同段进口便道 A、B 段工程共设涵洞45 座，均为钢筋砼盖板涵，跨径在 1.5～4.0m，净高 1.0～2.8m。每座涵洞涵长不等。二、涵洞施工流程三、涵洞施工1、临时改沟施工设计图中拟建涵洞位置原均有一条散排水沟渠通过，并且常年保持一定流量，涵洞施工前需要挖一条引水沟绕过涵洞沟槽开挖范围外，必要时布设管道引流。2、基坑开挖基坑开挖前应先进行现场踏勘和调查，确保施工区域内无地面地障碍，所有涵洞基坑土方均采纳机械开挖，人工修坡捡底。为了确保原状土地基不被扰动，基底预留 10～20cm 采纳人工捡底，若为石质基础，则可一次性开挖至设计标高。3、钢筋混凝土盖板预制盖板预制施工必须提前涵洞开挖 20 天进行，以确保盖板混凝土第 2 页共 5 页基槽验收合格支基础模板浇基础砼原材料检验现场取样作砼试块测量放线支侧墙模板（对称施工）浇侧墙砼（对称施工）涵洞土方开挖涵洞盖板提前预制（养护）涵洞盖板安装涵洞台背回填（对称施工）下载后可任意编辑有足够的强度，在吊装安装时不被损坏。盖板在预制时必须保证配筋正确，严格根据设计图纸施工，钢筋及其它原材料必须经检验合格，盖板混凝土在浇筑施工时须做好平行试验工作。混凝土浇筑完成后应保证不少于 14 天的养护时间。4、涵体施工基底验槽合格后，浇筑垫层混凝土，浇筑垫层混凝土时实行满槽浇筑，沉降缝位置需准确安设沥青木丝板，振捣密实、抹面平整，同时按流水方向找好坡度。待垫层混凝土达到一定强度后，由测量人员在垫层上放出涵身中心线及侧墙边线，侧墙施工采纳就地支架浇筑工艺，涵身一次浇筑至设计标高。在施工中，在涵身按设计规定设置沉降缝，沉降缝的设置应满足设计要求，还应用加氟化钠等防腐掺料的沥青木丝板等填塞严密。待涵身混凝土达 70%设计强度后，采纳机械将预制盖板吊装就位，在盖板间采纳油毛毡沥青＋细石混凝土做防水带。5、涵背回填在所有结构施工完成后，对涵背进行回填。为避开路基与涵背填土因作业面狭小、压实难以到位经雨水浸泡而引起的路基下沉现象，设置横向泄水孔和反滤层，即在基底上填筑横向坡度...
