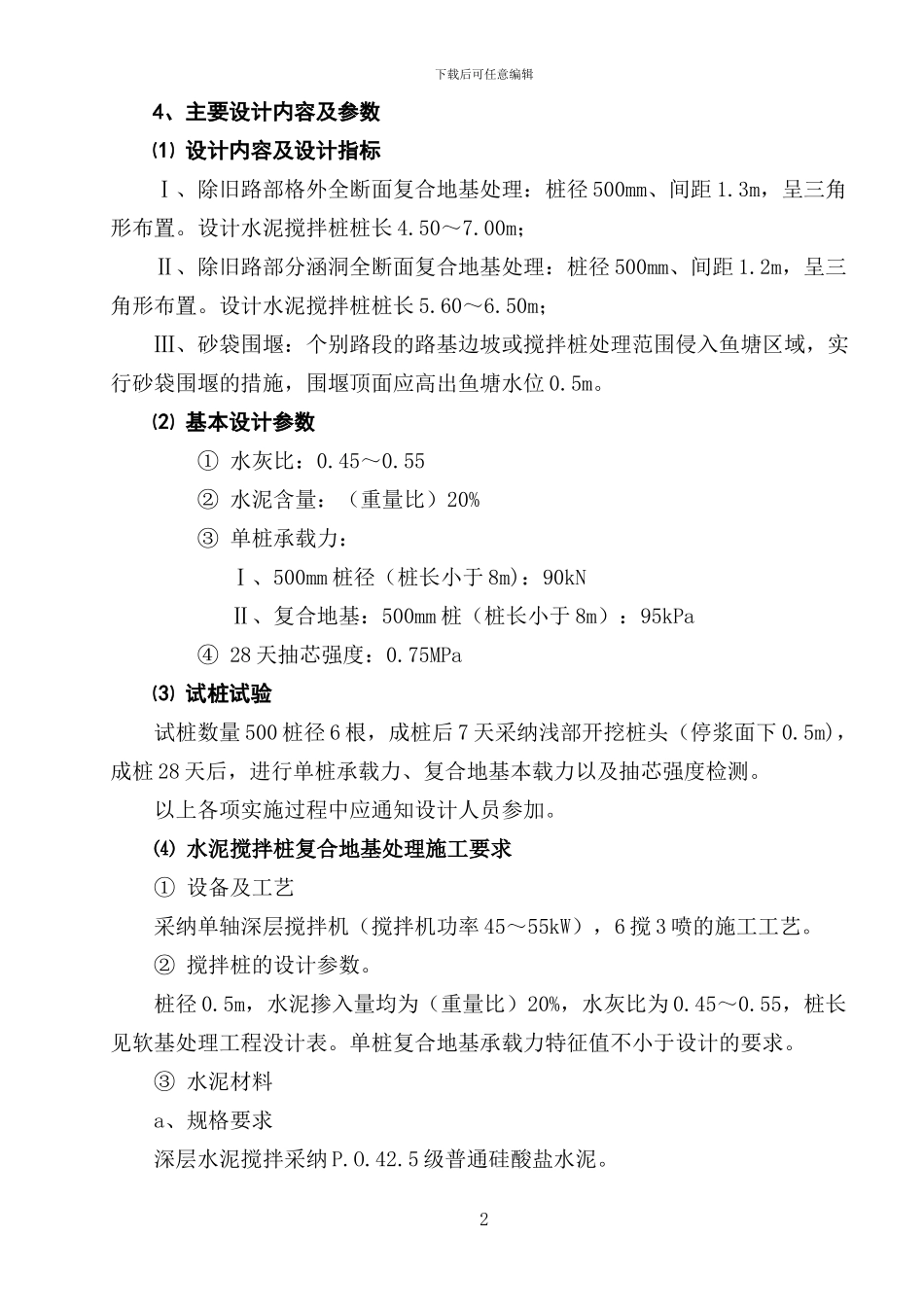

下载后可任意编辑泉州台商投资区张青公路拓改工程[k0+000(+268.387)~k6+912]深层搅拌桩施工方案福建省第五建筑工程公司二○一一年十二月0下载后可任意编辑深层搅拌桩施工方案第一章 工程概况一、工程概况 1、工程概况张青公路拓改工程位于泉州台商投资区的张坂镇。工程项目西起于现状省道 S201 与规划的张经 3 路交叉口、东至百东大道,全长 6.9km。沿线场地大部分地段以残丘地段和坡残积台地的地基土为主,地质条件较好。另有少部分地段为海积层软弱土地基,此类地基设计采纳水泥搅拌桩、砂桩、碎石桩进行复合地基处理。k4+240~k4+700、k4+755~k5+020 段为海积层软弱土地基,设计为水泥搅拌桩复合地基处理。2、场地情况及施工难点⑴ 施工场地情况搅拌桩施施工场地段大部分位处沼泽低洼地带,另一部分处在鱼塘内。沼泽低洼地段原地面高程约 2.70~2.90m,场地内基本常年积水,常水位高程约在 2.6~2.7m。由于原状地面较平坦,加上原有沟渠等排水体系年久失修,沟渠基本被淤塞,因此施工场地的积水排除工作是本工程的难点。⑵ 电力、通讯杆线,给水管道情况搅拌桩施工段两侧施工区域内右侧有六四一台、左侧有玖龙纸业公司等单位的电力、通讯杆线以及玖龙纸业专用的给水管道等。其迁移工程量大,涉及单位复杂,迁移工作能否如期完成关键到本工程能否顺利施工。二、编制依据1、《城镇道路工程施工与质量验收法律规范》;2、《公路路基施工技术法律规范》;3、本项目(第一册)《道路工程施工图》。1下载后可任意编辑4、主要设计内容及参数⑴ 设计内容及设计指标Ⅰ、除旧路部格外全断面复合地基处理:桩径 500mm、间距 1.3m,呈三角形布置。设计水泥搅拌桩桩长 4.50~7.00m;Ⅱ、除旧路部分涵洞全断面复合地基处理:桩径 500mm、间距 1.2m,呈三角形布置。设计水泥搅拌桩桩长 5.60~6.50m;Ⅲ、砂袋围堰:个别路段的路基边坡或搅拌桩处理范围侵入鱼塘区域,实行砂袋围堰的措施,围堰顶面应高出鱼塘水位 0.5m。⑵ 基本设计参数① 水灰比:0.45~0.55② 水泥含量:(重量比)20%③ 单桩承载力:Ⅰ、500mm 桩径(桩长小于 8m):90kNⅡ、复合地基:500mm 桩(桩长小于 8m):95kPa④ 28 天抽芯强度:0.75MPa⑶ 试桩试验试桩数量 500 桩径 6 根,成桩后 7 天采纳浅部开挖桩头(停浆面下 0.5m),成桩 28 天后,进行单桩承载力、复合地基本载力以及抽芯强度检测。以上各项实施过程中应通知设计人员参加。⑷ 水...
