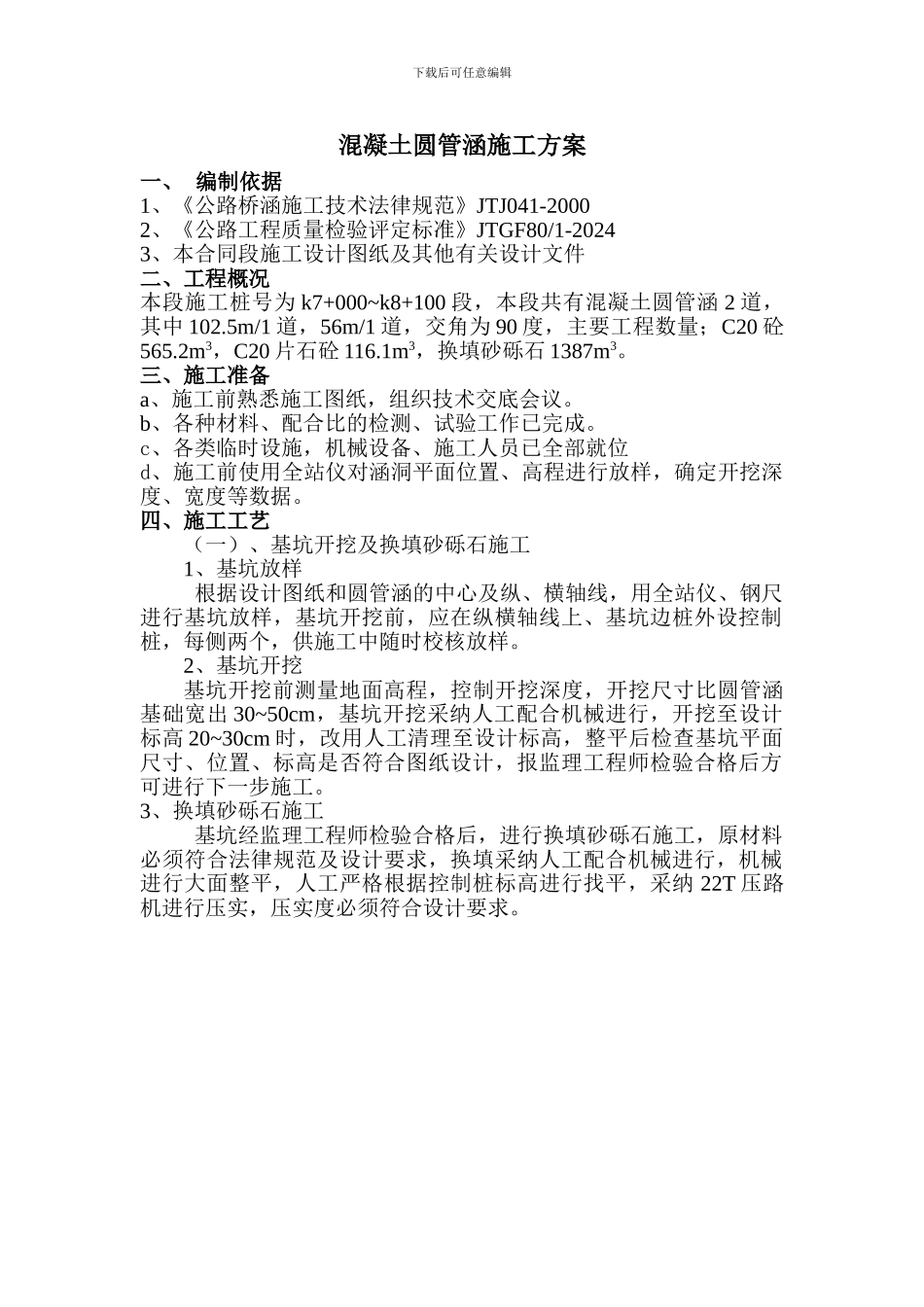

下载后可任意编辑混凝土圆管涵施工方案一、 编制依据1、《公路桥涵施工技术法律规范》JTJ041-20002、《公路工程质量检验评定标准》JTGF80/1-20243、本合同段施工设计图纸及其他有关设计文件二、工程概况本段施工桩号为 k7+000~k8+100 段，本段共有混凝土圆管涵 2 道，其中 102.5m/1 道，56m/1 道，交角为 90 度，主要工程数量；C20 砼565.2m3，C20 片石砼 116.1m3，换填砂砾石 1387m3。三、施工准备a、施工前熟悉施工图纸，组织技术交底会议。b、各种材料、配合比的检测、试验工作已完成。c、各类临时设施，机械设备、施工人员已全部就位d、施工前使用全站仪对涵洞平面位置、高程进行放样，确定开挖深度、宽度等数据。四、施工工艺（一）、基坑开挖及换填砂砾石施工1、基坑放样 根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样，基坑开挖前，应在纵横轴线上、基坑边桩外设控制桩，每侧两个，供施工中随时校核放样。2、基坑开挖基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出 30~50cm，基坑开挖采纳人工配合机械进行，开挖至设计标高 20~30cm 时，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，报监理工程师检验合格后方可进行下一步施工。3、换填砂砾石施工基坑经监理工程师检验合格后，进行换填砂砾石施工，原材料必须符合法律规范及设计要求，换填采纳人工配合机械进行，机械进行大面整平，人工严格根据控制桩标高进行找平，采纳 22T 压路机进行压实，压实度必须符合设计要求。下载后可任意编辑 圆管涵示意图4、浇筑混凝土管座混凝土所用砂石料、水泥等原材料已入场并按规定频率做原材料检验并合格，混凝土由芝溪河搅拌站集中拌和，并严格根据试验室设计并经监理工程师认可的施工配合比半只混凝土，混凝土拌和均匀，按施工图和技术法律规范要求浇筑管座基础，基础分两次浇筑，先浇筑管底以下部分，注意预留管壁厚度和安放管节座浆厚度，待安放管节后再浇筑管底以上部分，浇筑管底混凝土时严格根据设计及法律规范要求设置伸缩缝。 圆管涵施工工艺图下载后可任意编辑5、管节安装及浇筑剩余基础混凝土 安装前在浇捣完成的砼管基上放好轴线位置，并用墨线弹好，安装管节采纳人工配合吊机安装，安装时从下游开始，使接头面对上游，每节涵管紧贴于基座上，保证新旧砼的结合，使管节受力均匀；所用管节均按正确的轴线铺设，铺设时保持管内清洁无赃物，...
