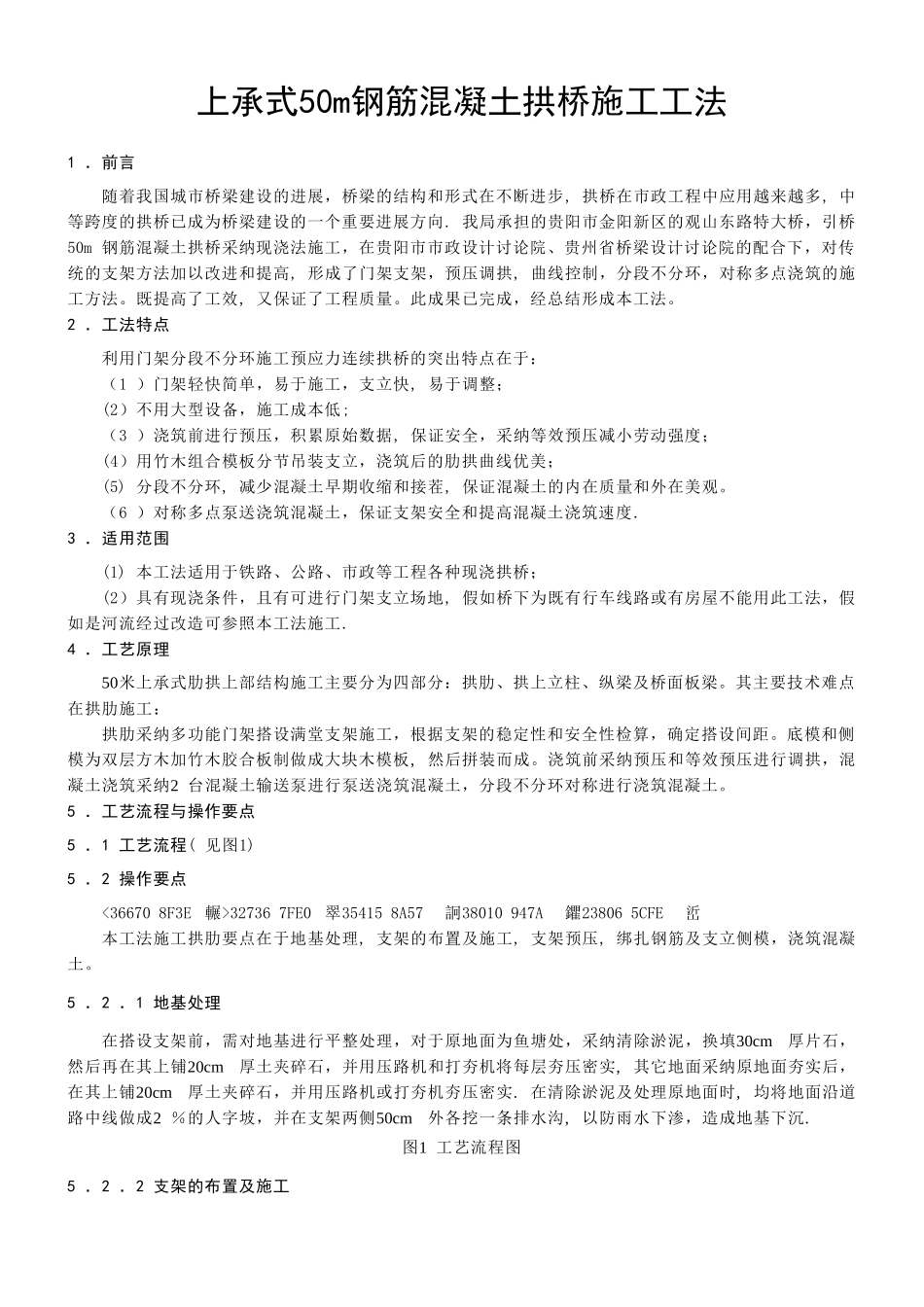

上承式50m钢筋混凝土拱桥施工工法1 ．前言随着我国城市桥梁建设的进展，桥梁的结构和形式在不断进步, 拱桥在市政工程中应用越来越多, 中等跨度的拱桥已成为桥梁建设的一个重要进展方向. 我局承担的贵阳市金阳新区的观山东路特大桥，引桥50m 钢筋混凝土拱桥采纳现浇法施工，在贵阳市市政设计讨论院、贵州省桥梁设计讨论院的配合下，对传统的支架方法加以改进和提高, 形成了门架支架，预压调拱, 曲线控制，分段不分环，对称多点浇筑的施工方法。既提高了工效, 又保证了工程质量。此成果已完成，经总结形成本工法。2 ．工法特点利用门架分段不分环施工预应力连续拱桥的突出特点在于：（1 ）门架轻快简单，易于施工，支立快, 易于调整；(2）不用大型设备，施工成本低;（3 ）浇筑前进行预压，积累原始数据, 保证安全，采纳等效预压减小劳动强度；(4）用竹木组合模板分节吊装支立，浇筑后的肋拱曲线优美；(5) 分段不分环, 减少混凝土早期收缩和接茬, 保证混凝土的内在质量和外在美观。（6 ）对称多点泵送浇筑混凝土，保证支架安全和提高混凝土浇筑速度.3 ．适用范围(1) 本工法适用于铁路、公路、市政等工程各种现浇拱桥；(2）具有现浇条件，且有可进行门架支立场地, 假如桥下为既有行车线路或有房屋不能用此工法，假如是河流经过改造可参照本工法施工.4 ．工艺原理50米上承式肋拱上部结构施工主要分为四部分：拱肋、拱上立柱、纵梁及桥面板梁。其主要技术难点在拱肋施工：拱肋采纳多功能门架搭设满堂支架施工，根据支架的稳定性和安全性检算，确定搭设间距。底模和侧模为双层方木加竹木胶合板制做成大块木模板,然后拼装而成。浇筑前采纳预压和等效预压进行调拱，混凝土浇筑采纳2 台混凝土输送泵进行泵送浇筑混凝土，分段不分环对称进行浇筑混凝土。5 ．工艺流程与操作要点5 ．1 工艺流程( 见图1)5 ．2 操作要点<36670 8F3E 輾>32736 7FE0 翠35415 8A57 詗38010 947A 鑺23806 5CFE 峾本工法施工拱肋要点在于地基处理, 支架的布置及施工, 支架预压, 绑扎钢筋及支立侧模，浇筑混凝土。5 ．2 ．1 地基处理在搭设支架前，需对地基进行平整处理，对于原地面为鱼塘处，采纳清除淤泥，换填30cm厚片石，然后再在其上铺20cm厚土夹碎石，并用压路机和打夯机将每层夯压密实,其它地面采纳原地面夯实后，在其上铺20cm厚土夹碎石，并用压路机或打夯机夯压密实.在清除淤泥及处理原地面时,均将地面沿道路中线做成2 ％的人字...
