混凝土桥梁施工VIP免费

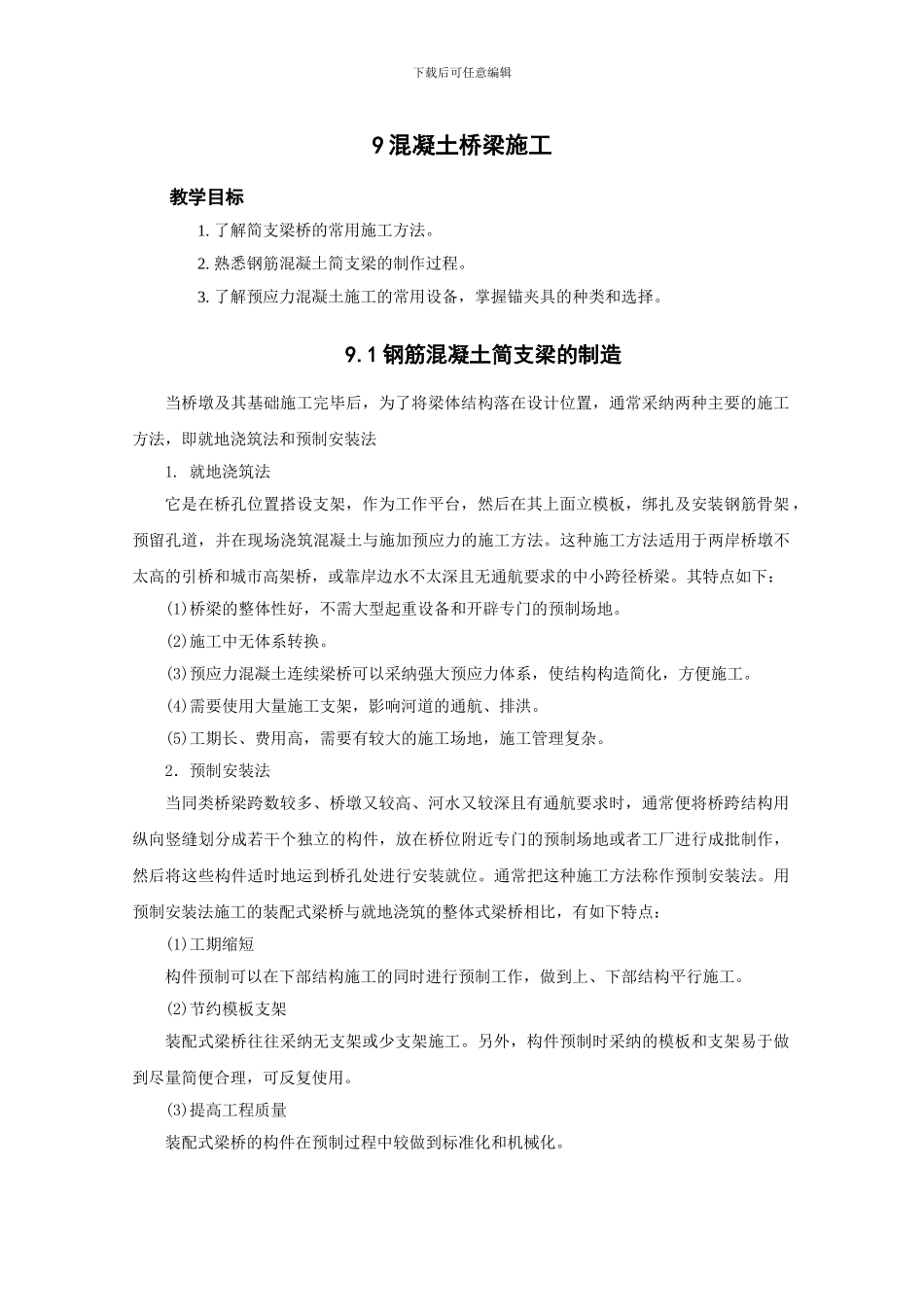

下载后可任意编辑9 混凝土桥梁施工教学目标1. 了解简支梁桥的常用施工方法。2. 熟悉钢筋混凝土简支梁的制作过程。3. 了解预应力混凝土施工的常用设备，掌握锚夹具的种类和选择。9.1 钢筋混凝土简支梁的制造当桥墩及其基础施工完毕后，为了将梁体结构落在设计位置，通常采纳两种主要的施工方法，即就地浇筑法和预制安装法1. 就地浇筑法它是在桥孔位置搭设支架，作为工作平台，然后在其上面立模板，绑扎及安装钢筋骨架 ，预留孔道，并在现场浇筑混凝土与施加预应力的施工方法。这种施工方法适用于两岸桥墩不太高的引桥和城市高架桥，或靠岸边水不太深且无通航要求的中小跨径桥梁。其特点如下：(1)桥梁的整体性好，不需大型起重设备和开辟专门的预制场地。(2)施工中无体系转换。(3)预应力混凝土连续梁桥可以采纳强大预应力体系，使结构构造简化，方便施工。(4)需要使用大量施工支架，影响河道的通航、排洪。(5)工期长、费用高，需要有较大的施工场地，施工管理复杂。2．预制安装法 当同类桥梁跨数较多、桥墩又较高、河水又较深且有通航要求时，通常便将桥跨结构用纵向竖缝划分成若干个独立的构件，放在桥位附近专门的预制场地或者工厂进行成批制作，然后将这些构件适时地运到桥孔处进行安装就位。通常把这种施工方法称作预制安装法。用预制安装法施工的装配式梁桥与就地浇筑的整体式梁桥相比，有如下特点：(1)工期缩短构件预制可以在下部结构施工的同时进行预制工作，做到上、下部结构平行施工。(2)节约模板支架装配式梁桥往往采纳无支架或少支架施工。另外，构件预制时采纳的模板和支架易于做到尽量简便合理，可反复使用。(3)提高工程质量装配式梁桥的构件在预制过程中较做到标准化和机械化。下载后可任意编辑(4)需要吊装设备主要预制构件的质量，少则几吨或十几吨，一般为几十吨，这就要求施工单位有相应的吊装能力和设备。(5)用钢量略为增大混凝土梁桥的施工方法很多，应根据桥梁的设计、施工现场、环境、设备、经验等因素结合实际情况，选择适宜的施工方法。无论采纳哪一种施工方法进行施工，对于混凝土简支梁结构本身来说，都必须经过下图所示的基本施工工艺流程才能成型。图 9.1 混凝土构件基本施工工艺流程下面将对常用施工方法的具体过程进行介绍。9.1.1 钢筋混凝土常用设备钢筋工程和混凝土工程是钢筋混凝土结构的两个重要组成部分，其质量好坏直接关系到结构的承载能力和使用寿命，而施工设备对结构质量好坏起着重要的作用。下面...
