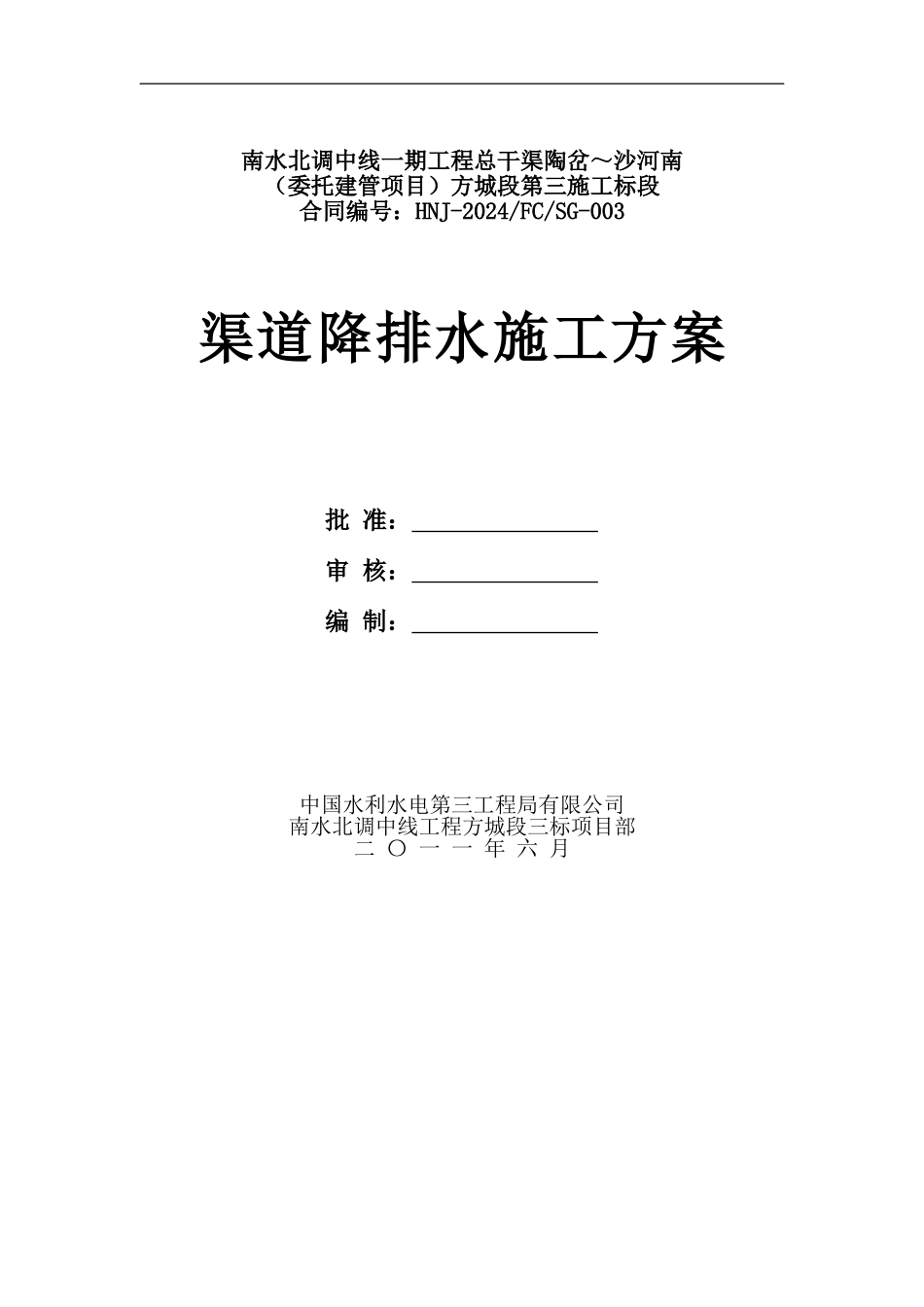

南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段合同编号：HNJ-2024/FC/SG-003渠道降排水施工方案批 准： 审 核： 编 制： 中国水利水电第三工程局有限公司南水北调中线工程方城段三标项目部二 〇 一 一 年 六 月下载后可任意编辑目 录一、工程概况............................................................................................1二、编制依据............................................................................................1三、施工排水目的....................................................................................1四、降排水方法........................................................................................2五、施工进度计划....................................................................................5六、资源配置............................................................................................6七、安全环保............................................................................................6下载后可任意编辑渠道开挖排水方案1、工程概况方城段三标是南水北调中线一期工程总干渠方城段（陶岔～沙河南）的组成部分，本标段起始于南阳盆地的东北部边缘地区东赵河左岸平原桩号138+551，沿伏牛山脉南麓山前岗丘地带及山前倾斜平原，过马岗至清河右岸与马岗的交汇部位为 145+651，区段地貌形态以低矮的垄岗与河谷平原交替分布为特征。该区段南段穿越南阳盆地北部边缘，工程区地形平坦，地面高程为136~143，略起伏。方城段三标总干渠多为半挖半填段，少量全挖方段；该区段最大挖深 11.5m，设计流量为 330m3/s，加大流量为 400m3/s。渠道过水断面呈梯形状，设计底宽为 18.5m ~20.0m，渠底高程 131.19m～130.89m，渠道内一级边坡坡比为 1：2.5～1：2.25，堤顶宽 5m，设计纵坡为 1/25000。方城段第三标段位于河南省南阳市南水北调中线一期工程总干渠设计桩号 138+551～1455+651，本标段包括：3 座左岸排水建筑物，2 座渠渠交叉建筑物，3 座公路桥，3 座生产桥，总干渠长 7.1km。南水北调中线一期干线工程为Ⅰ等工程，输水建筑物为Ⅰ级建筑物。2、编制依据1.1 合同文件；1.2 施工总进度计划、年进度计划；1.3 总体施工组织设计1.4 施工相关图纸（总平面图、纵横断面图、...
