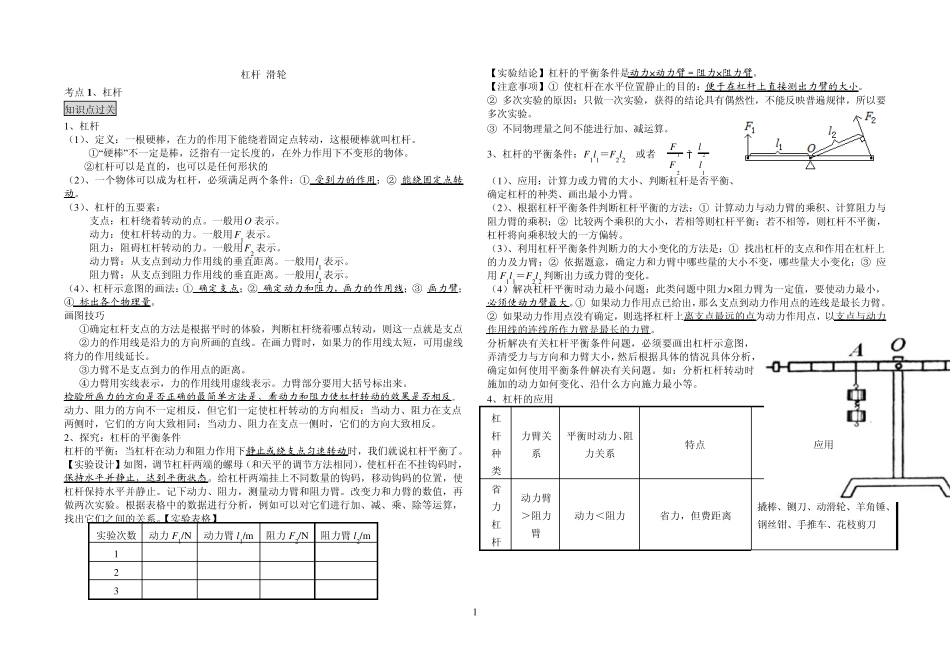

1 杠杆 滑轮 考点1 、杠杆 知识点过关 1、杠杆 （1）、定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就叫杠杆。 ①“硬棒”不一定是棒，泛指有一定长度的，在外力作用下不变形的物体。 ②杠杆可以是直的，也可以是任何形状的 （2）、一个物体可以成为杠杆，必须满足两个条件：① 受到力的作用；② 能绕固定点转动。 （3）、杠杆的五要素： 支点：杠杆绕着转动的点。一般用O 表示。 动力：使杠杆转动的力。一般用F1 表示。 阻力：阻碍杠杆转动的力。一般用F2 表示。 动力臂：从支点到动力作用线的垂直距离。一般用l1 表示。 阻力臂：从支点到阻力作用线的垂直距离。一般用l2 表示。 （4）、杠杆示意图的画法：① 确定支点；② 确定动力和阻力，画力的作用线；③ 画力臂；④ 标出各个物理量。 画图技巧 ①确定杠杆支点的方法是根据平时的体验，判断杠杆绕着哪点转动，则这一点就是支点 ②力的作用线是沿力的方向所画的直线。在画力臂时，如果力的作用线太短，可用虚线将力的作用线延长。 ③力臂不是支点到力的作用点的距离。 ④力臂用实线表示，力的作用线用虚线表示。力臂部分要用大括号标出来。 检验所画力的方向是否正确的最简单方法是，看动力和阻力使杠杆转动的效果是否相反。 动力、阻力的方向不一定相反，但它们一定使杠杆转动的方向相反：当动力、阻力在支点两侧时，它们的方向大致相同；当动力、阻力在支点一侧时，它们的方向大致相反。 2、探究：杠杆的平衡条件 杠杆的平衡：当杠杆在动力和阻力作用下静止或绕支点匀速转动时，我们就说杠杆平衡了。 【实验设计】如图，调节杠杆两端的螺母（和天平的调节方法相同），使杠杆在不挂钩码时，保持水平并静止，达到平衡状态。给杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆保持水平并静止。记下动力、阻力，测量动力臂和阻力臂。改变力和力臂的数值，再做两次实验。根据表格中的数据进行分析，例如可以对它们进行加、减、乘、除等运算，找出它们之间的关系。【实验表格】 实验次数 动力F1/N 动力臂 l1/m 阻力F2/N 阻力臂 l2/m 1 2 3 【实验结论】杠杆的平衡条件是动力×动力臂＝阻力×阻力臂。 【注意事项】① 使杠杆在水平位置静止的目的：便于在杠杆上直接测出力臂的大小。 ② 多次实验的原因：只做一次实验，获得的结论具有偶然性，不能反映普遍规律，所以要多次实验。 ③ 不同物理量之间不能进行加、减运算。 3...
