2014上海初三物理二模各区压轴题汇总VIP免费

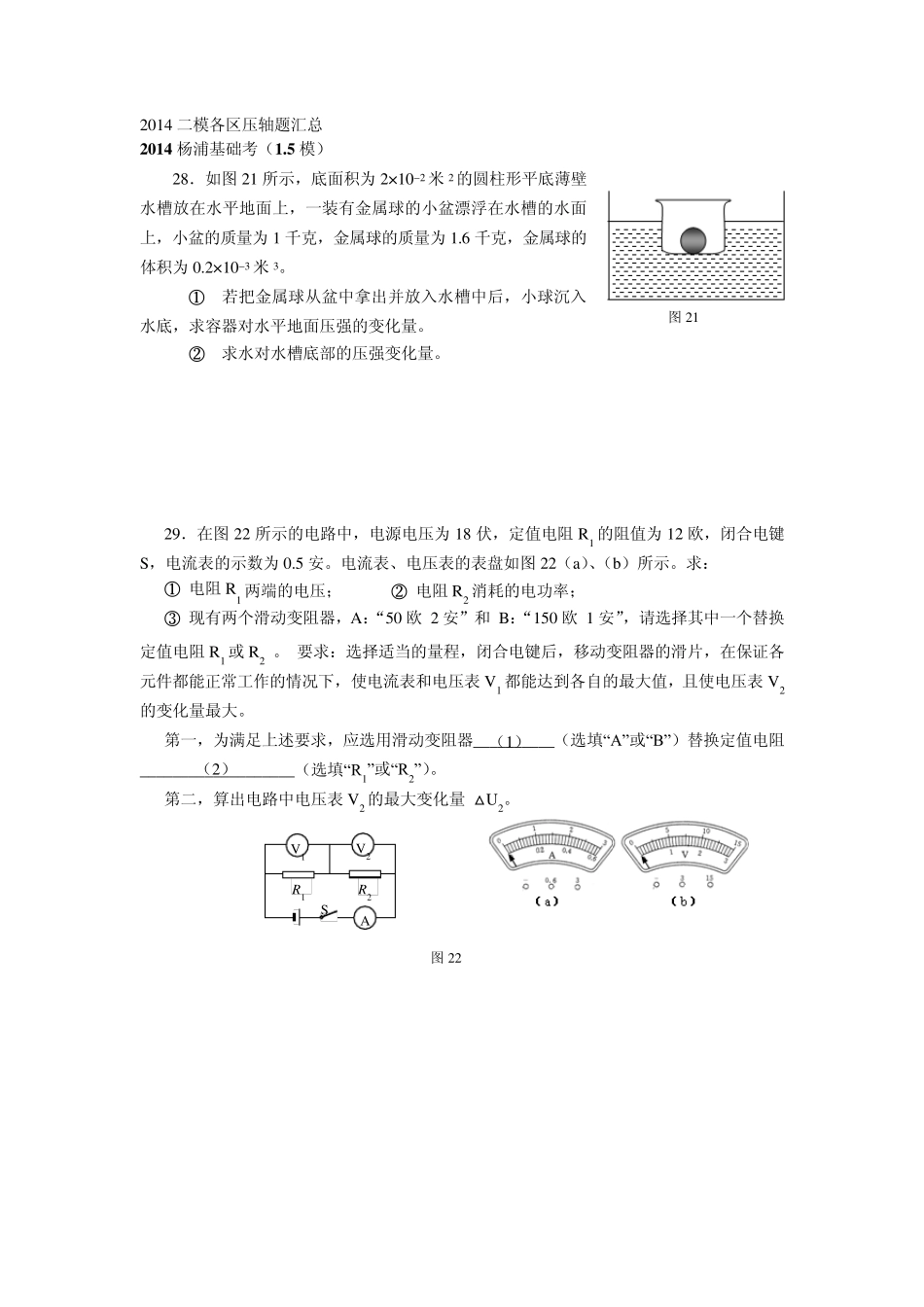

2014 二模各区压轴题汇总 2 0 1 4 杨浦基础考（1 .5 模） 28．如图21 所示，底面积为2×102 米2 的圆柱形平底薄壁水槽放在水平地面上，一装有金属球的小盆漂浮在水槽的水面上，小盆的质量为1 千克，金属球的质量为1.6 千克，金属球的体积为0.2×103 米3。 ① 若把金属球从盆中拿出并放入水槽中后，小球沉入水底，求容器对水平地面压强的变化量。 ② 求水对水槽底部的压强变化量。 29．在图22 所示的电路中，电源电压为18 伏，定值电阻R1 的阻值为12 欧，闭合电键S，电流表的示数为0.5 安。电流表、电压表的表盘如图22（a）、（b）所示。求： ① 电阻R1 两端的电压； ② 电阻R2 消耗的电功率； ③ 现有两个滑动变阻器，A：“50 欧 2 安”和 B：“150 欧 1 安”，请选择其中一个替换定值电阻R1 或 R2 。 要求：选择适当的量程，闭合电键后，移动变阻器的滑片，在保证各元件都能正常工作的情况下，使电流表和电压表V1 都能达到各自的最大值，且使电压表V2的变化量最大。 第一，为满足上述要求，应选用滑动变阻器__________（选填“A”或“B”）替换定值电阻___________________（选填“R1”或“R2”）。 第二，算出电路中电压表V2 的最大变化量 △U2。 R2 A S V2 R1 V1 图21 图22 （1） （2） 32. 小王做“测定小灯泡电功率”实验，现有电源（电压保持不变）、待测小灯、电压表、电流表、滑动变阻器（“50Ω 2A”、“20Ω 2A”两种规格）、电键及导线若干，其中待测小灯上只有所标“0.22A”（指小灯正常工作电流）字样清晰可见。他连接电路，并把滑片移到变阻器的一端，闭合电键后发现小灯发出明亮的光，而电压表却无示数。接着他移动滑片，发现电流表示数逐渐减小，电压表示数逐渐增大，当滑片移动到中点位置附近时，小灯正常发光，此时电压表示数为2.3伏。他经过思考分析，不更换实验器材重新正确连接电路，并规范操作，闭合电键发现电流表、电压表示数分别为 0.16 安和 1.3 伏。 ① 请说明小王判断小灯正常发光的理由：____________________________________ ② 实验中所用滑动变阻器的最大阻值为_____________欧，电源电压为___________伏，小灯泡的额定功率为_______________瓦。（需写出计算过程） 2 0 1 4 黄浦区二模 21．如图10 所示，装有水的薄壁轻质圆柱形容器底面积为 1×10－2 米 2，静止在水平面上。 ①若容器内水的体积为 2×10－3 米 3，...
