2015新DK106高性能开关电源管理芯片VIP免费

2015新DK106高性能开关电源管理芯片_第1页
1/15
2015新DK106高性能开关电源管理芯片_第2页
2/15
2015新DK106高性能开关电源管理芯片_第3页
3/15

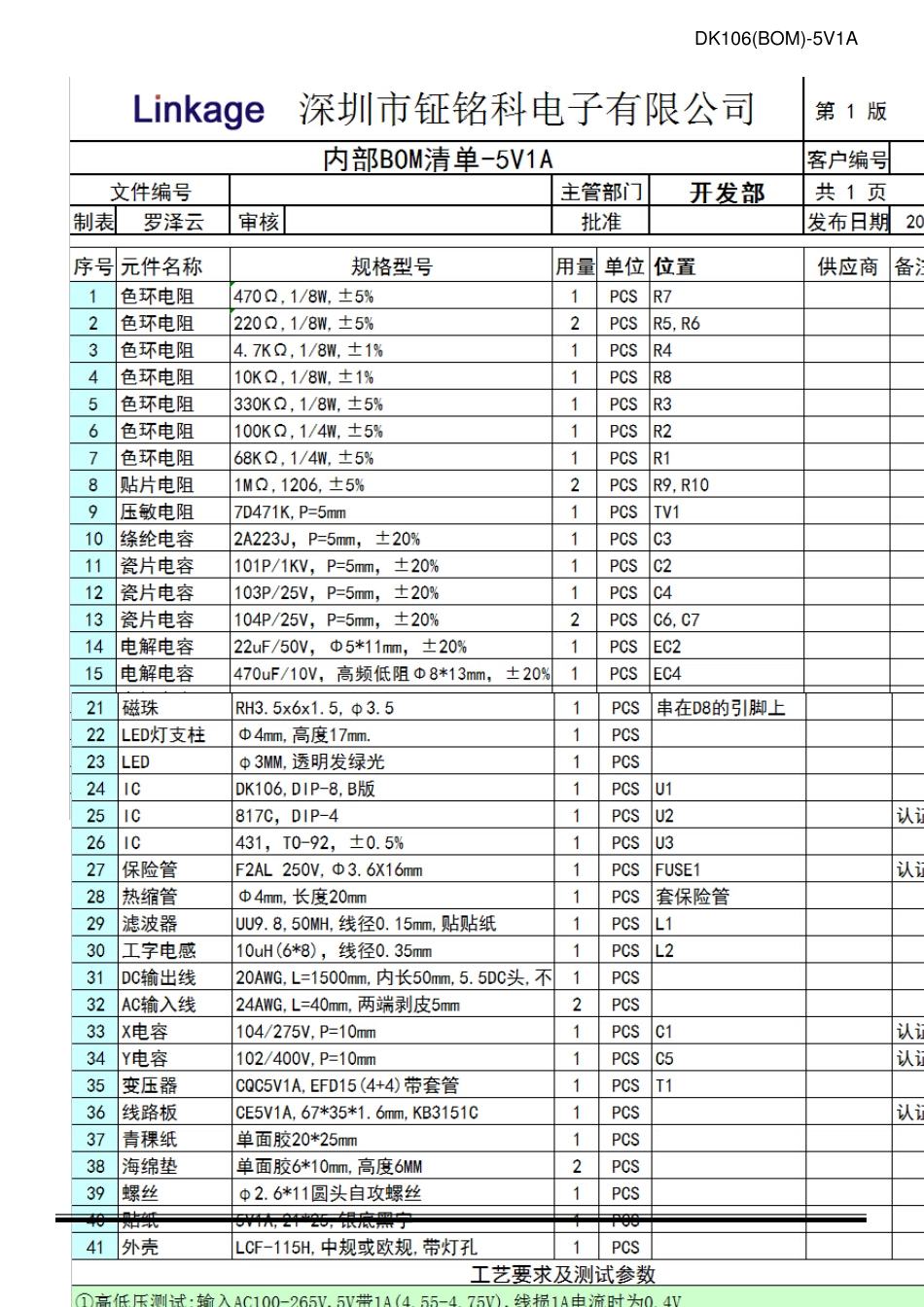

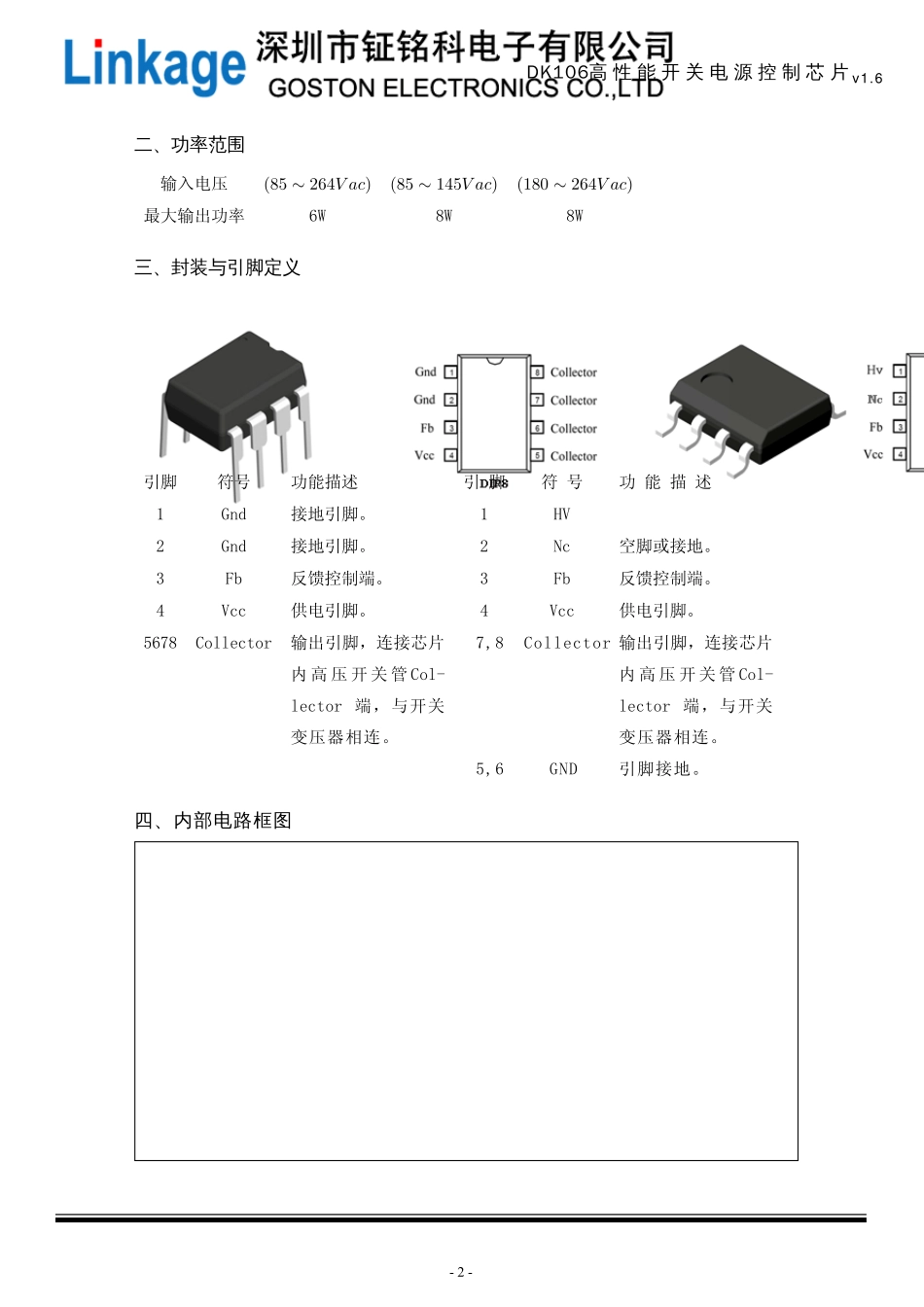

DK106(BOM)-5V1A 功能描述DK106芯片是专用小功率开关电源控制芯片,广泛用于电源适配器、LED电源、电磁炉、 空调、DVD等小家电产品。一、产品特点• 采用双芯片设计,高压开关管采用双极型晶体管设计,以降低产品成本;控制电路采用大规模MOS数字电路设计,并采用E极驱动方式驱动双极型晶体芯片,以提高高压开关管的安全耐压值。内建自供电电路,不需要外部给芯片提供电源,有效的降低外部元件的数量及成本。• 芯片内集成了高压恒流启动电路,无需外部加启动电阻。• 内置过流保护电路,防过载保护电路,输出短路保护电路,温度保护电路及光藕失效保护电路。• 内置斜坡补偿电路,保证在低电压及大功率输出时的电路稳定。• 内置PWM 振荡电路,并设有抖频功能,保证了良好的EMC 特性。• 内置变频功能,待机时自动降低工作频率,在满足欧洲绿色能源标准( <0.3W )同时,降低了输出电压的纹波。• 内置高压保护,当输入母线电压高于保护电压时,芯片将自动关闭并进行延时重启。• 内建斜坡电流驱动电路,降低了芯片的功耗并提高了电路的效率。• 4KV 防静电ESD 测试。DK106 高 性 能 开 关 电 源 控 制 芯 片 v1.6 - 1 - 二、功率范围输入电压(85 ∼ 264V ac)(85 ∼ 145V ac)(180 ∼ 264V ac)最大输出功率6W8W8W三、封装与引脚定义引脚符号功能描述引脚符号功能描述1Gnd接地引脚。1HV2Gnd接地引脚。2Nc空脚或接地。3Fb反馈控制端。3Fb反馈控制端。4Vcc供电引脚。4Vcc供电引脚。5678Collector输出引脚,连接芯片内 高 压开 关 管 Col-lector 端,与开关变压器相连。7,8Collector 输出引脚,连接芯片内 高 压开 关 管 Col-lector 端,与开关变压器相连。5,6GND引脚接地。四、内部电路框图DK106高 性 能 开 关 电 源 控 制 芯 片 v1.6 - 2 - 五、极限参数供电电压Vcc...........................................-0.3V--9V供电电流Vcc...........................................60mA引脚电压...........................................-0.3V--Vcc+0.3V开关管耐压 ...........................................-0.3V--780V峰值电流...........................................400mA总耗散功率 ...........................................1000mW工作温度...........................................0℃--125℃储存温度...........................................-55...
