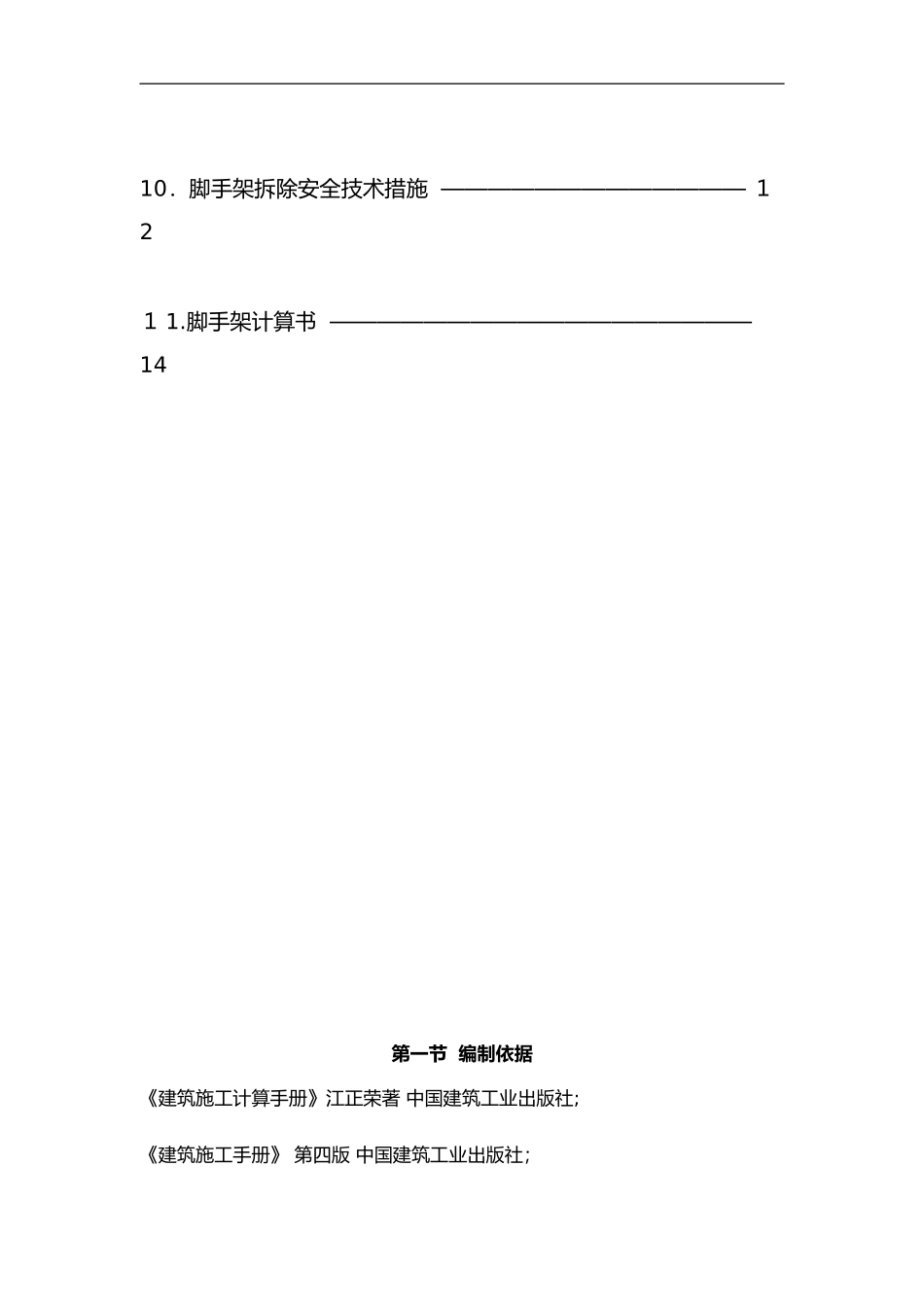

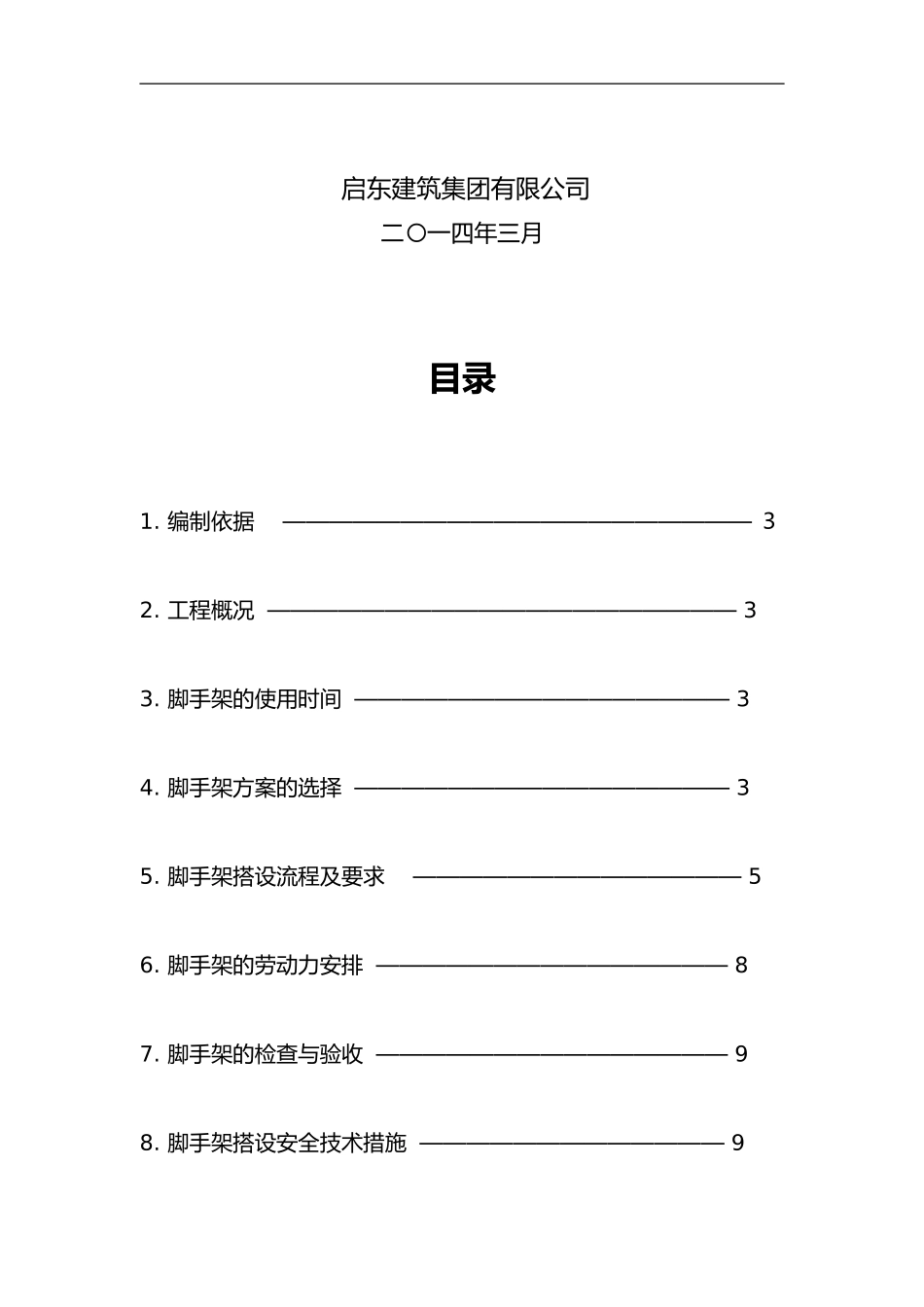

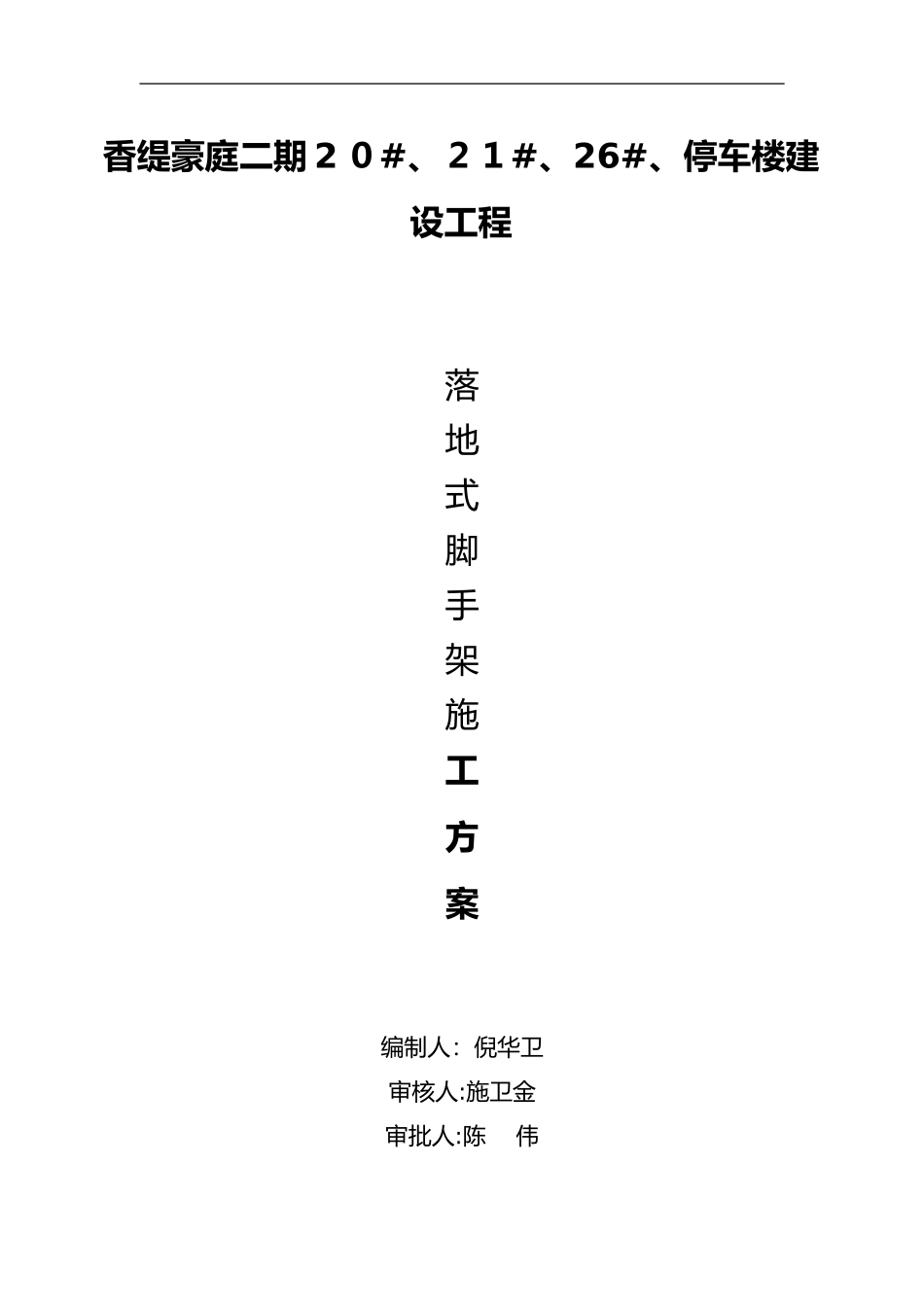

香缇豪庭二期2０#、２１#、26#、停车楼建设工程落地式脚手架施工方案编制人：倪华卫审核人:施卫金审批人:陈伟启东建筑集团有限公司二〇一四年三月目录1.编制依据————————————————————３2.工程概况————————————————————33.脚手架的使用时间————————————————34.脚手架方案的选择————————————————35.脚手架搭设流程及要求——————————————56.脚手架的劳动力安排———————————————87.脚手架的检查与验收———————————————98.脚手架搭设安全技术措施—————————————910．脚手架拆除安全技术措施—————————————１2１1.脚手架计算书——————————————————14第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》（JＧJ1３０－２011）中国建筑工业出版社；《建筑施工安全检查标准》(JＧJ５9-2011)中国建筑工业出版社；第二节工程概况工程名称香缇豪庭２0#、2１#、２6#停车楼工程地点淮安市开发区海口路7号建设单位淮安仁基置业有限公司设计单位南京金宸建筑设计有限公司监理单位淮安市美丰建设监理咨询有限公司施工单位启东建筑集团有限公司抗震设防烈度７度建筑层数地下半层地上18、停车楼5层结构类型剪力墙结构建筑面积3６63９.69㎡第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点：1、架体的结构设计,力求做到结构要安全可靠，造价经济合理。２、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位，升降搭拆方便，便于检查验收；５、综合以上几点,脚手架的搭设,还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。2０#21#２６＃楼六层下为落地式脚手架,六层至十八层为悬挑脚手架。停车楼为落地式脚手架。第四节脚手架材料选择1、本工程脚手架，选用搭设钢管外径48mm，壁厚３mm，钢材强度等级Q２3５-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JＧJ22-85的要求,由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活,夹紧钢管时开口处最小距离不小于５mｍ。钢管螺栓拧紧力矩达70N．m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均油漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用阻燃密目式安全网，网目应满足20０0目／10０cm２,做耐贯穿试验不穿透，单张网重量在３kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证，以及由省市建筑安全监督管理部门发放的准用证。第五节脚手架搭设流程及要求脚手架搭设的工艺流程为：铺设垫板→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪力撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位：根据落地式脚手架正立面图和侧立面图在建筑物四周定位，并在建筑物四角用尺量出内、外立杆离墙距离，并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;槽钢垫板应准确地放在定位线上,槽钢垫板与脚手架基础两者紧密接合，相互间不得悬空。在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑，拐角除双向增设,待该...
