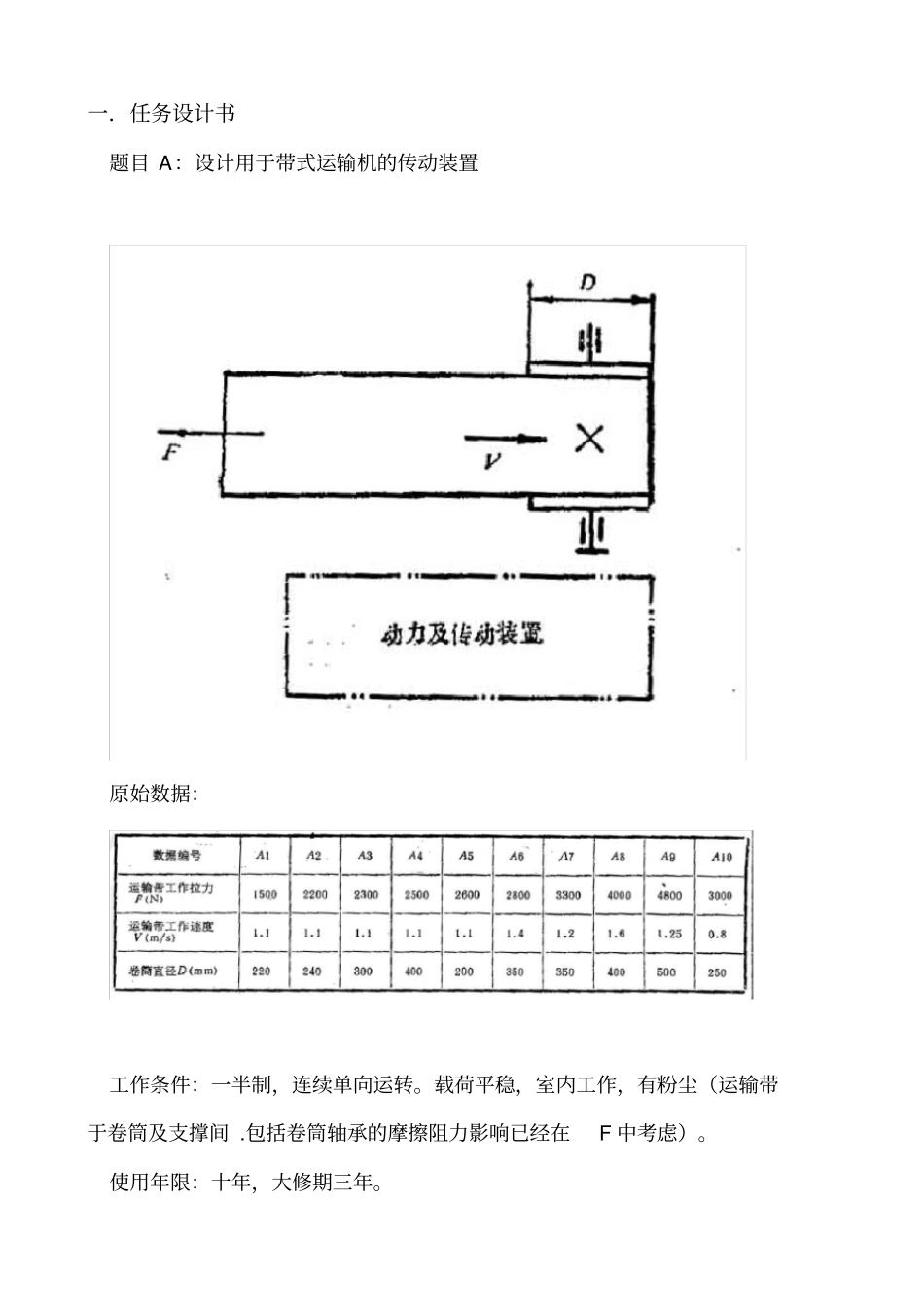

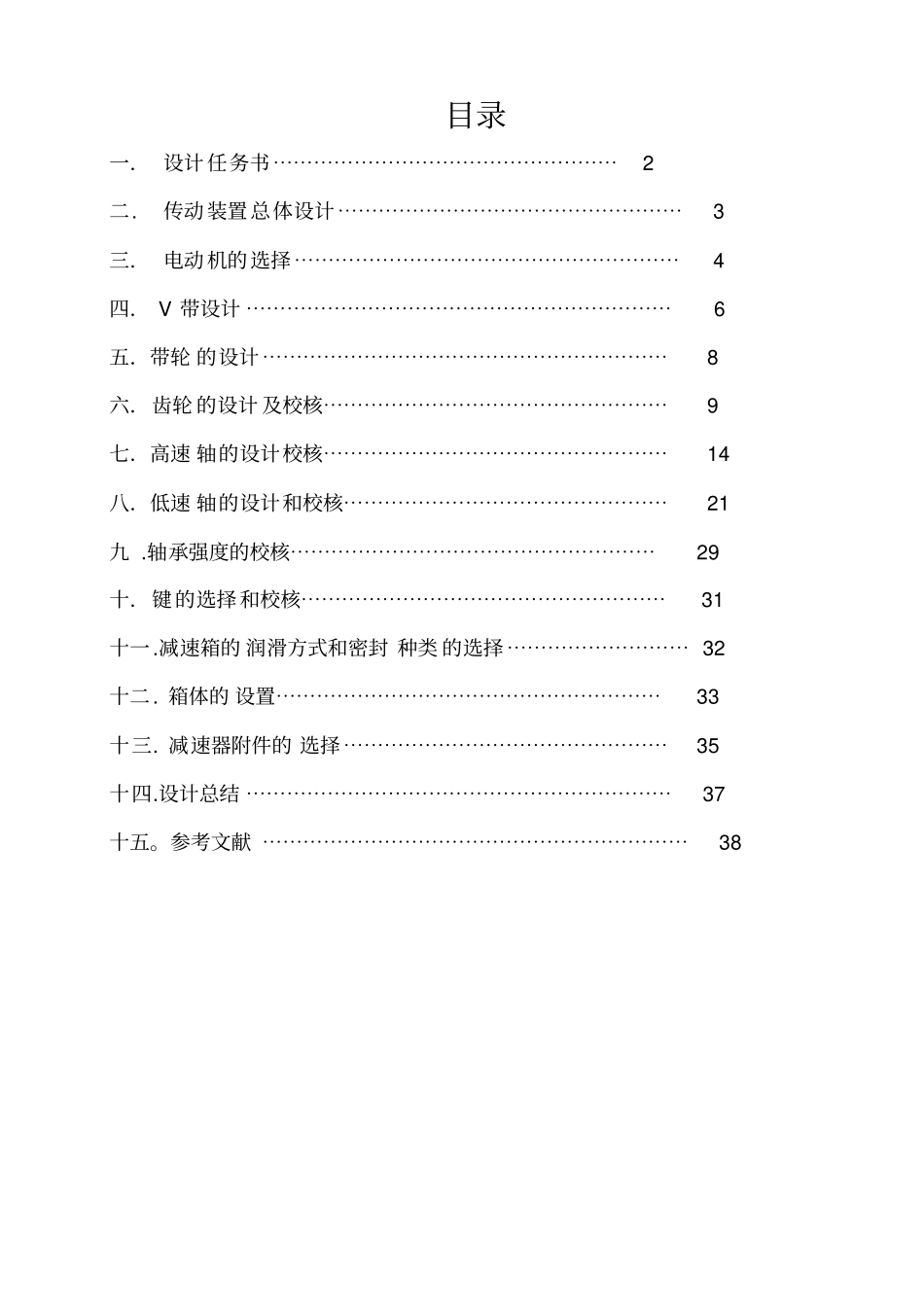

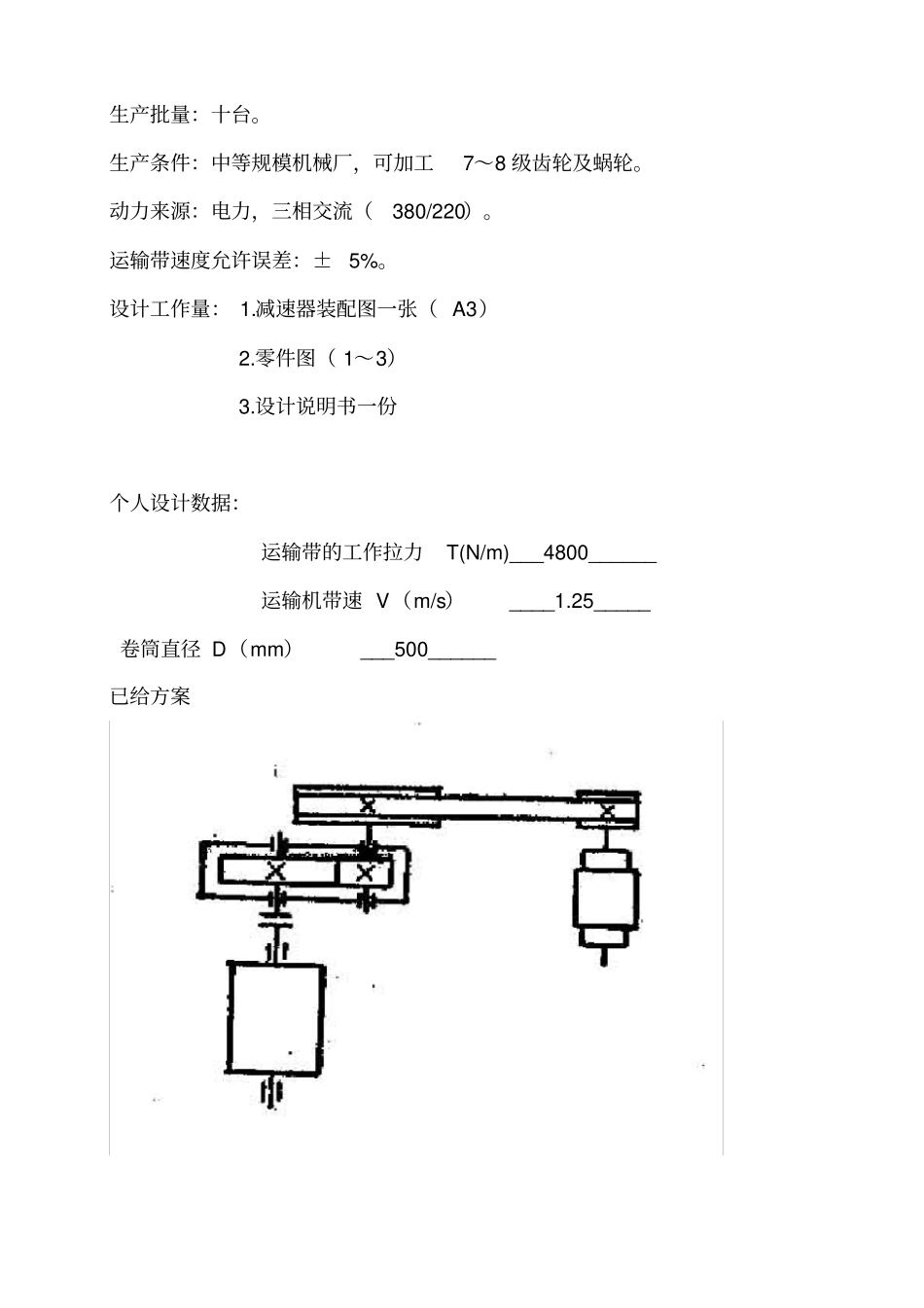

目录一． 设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二. 传动装置总体设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 三． 电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 四． V 带设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 五．带轮 的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 六．齿轮 的设计 及校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9 七．高速 轴的设计校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 八．低速 轴的设计和校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 21 九 .轴承强度的校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 29十．键的选择和校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 31十一.减速箱的 润滑方式和密封 种类 的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32十二. 箱体的 设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 33十三. 减速器附件的 选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 35十四.设计总结 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37十五。参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38一．任务设计书题目 A：设计用于带式运输机的传动装置原始数据：工作条件：一半制，连续单向运转。载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间 .包括卷筒轴承的摩擦阻力影响已经在F 中考虑）。使用年限：十年，大修期三年。生产批量：十台。生产条件：中等规模机械厂，可加工7～8 级齿轮及蜗轮。动力来源：电力，三相交流（380/220）。运输带速度允许误差：±5%。设计工作量： 1.减速器装配图一张（ A3）2.零件图（ 1～3）3.设计说明书一份个人设计数据：运输带的工作拉力T(N/m)___4800______ 运输机带速 V（m/s）____1.25_____ 卷筒直径 D（mm）___500______ 已给方案三．选择电动机1．传动装置的总效率：η =η 1η 2η 2η 3η 4η 5 式中：η 1 为 V 带的传动效率，取η1=0.96；η 2η 2 为两对滚动轴承的效率，取η2=0.99；η 3 为一对圆柱齿轮的效率，取η3=0.97; η 为弹性柱销联轴器的效率，取η4=0.98；η 5 为运输滚筒的效率，取η5=0.96。所以，传动装置的总效率η=0.96*0.99*0.99*0.97*0.98*0.96=0.86 电动机所需要的功率P=FV/η =4800*1.25/（0.86×1000）=6.97KW 2．卷筒的转速计算nw=60*1000V/ π D=60*1000*1.25/3.14*500=47.7r/min V 带传动的传动比范围为]4,2['1i;机械设计第八版 142 页一级圆...
