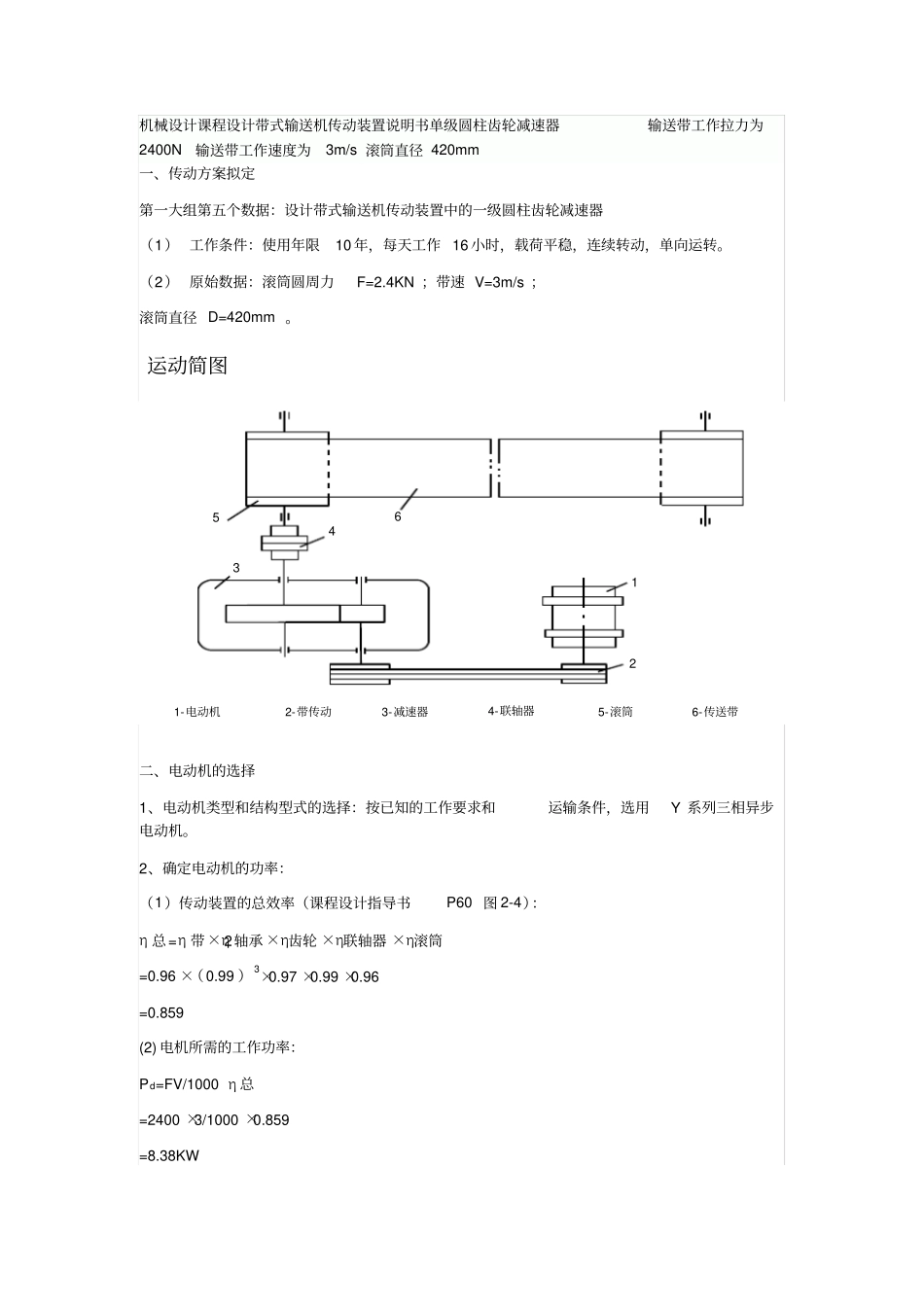

机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器输送带工作拉力为2800N输送带工作速_第1页
1/17

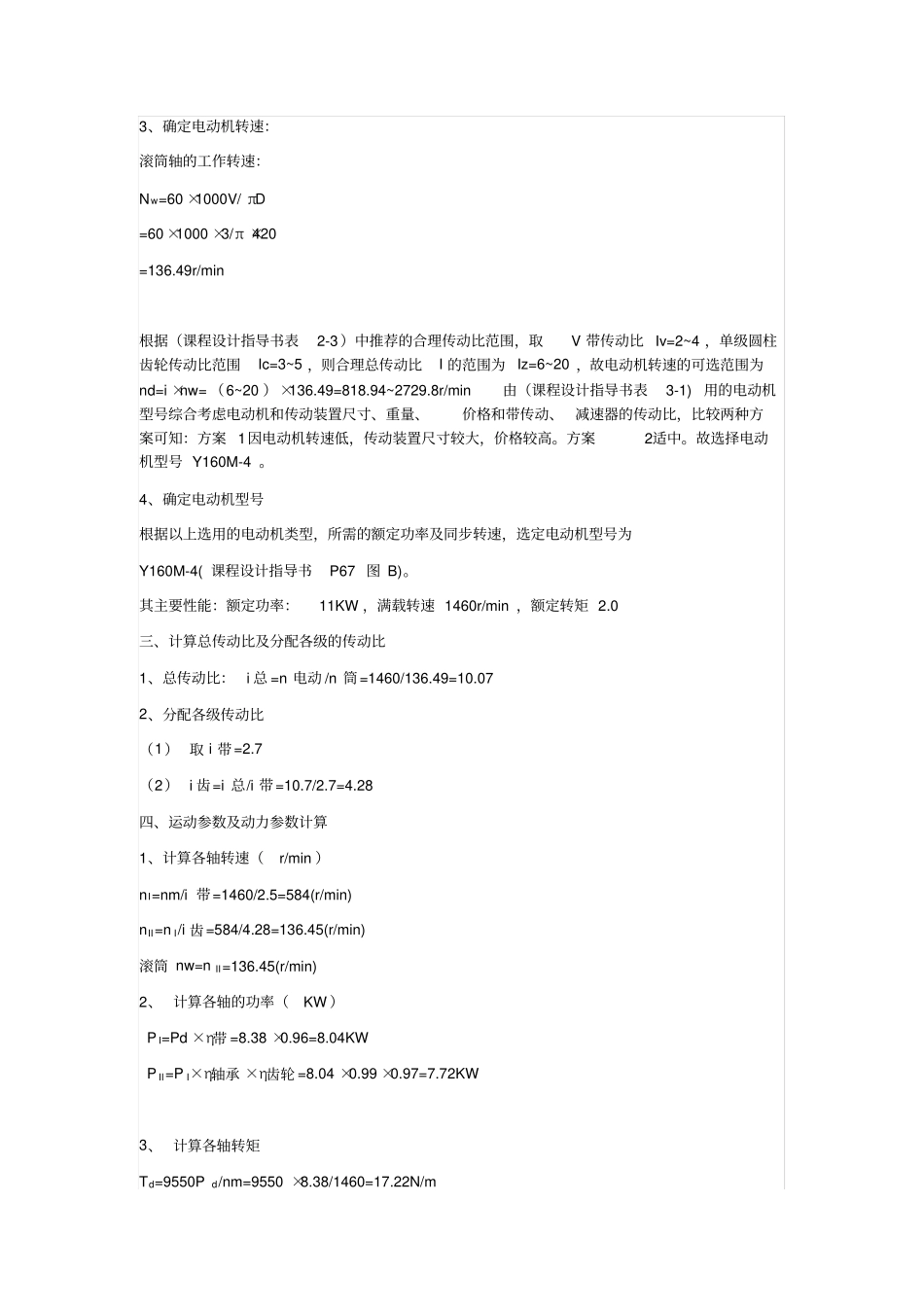

机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器输送带工作拉力为2800N输送带工作速_第2页
2/17

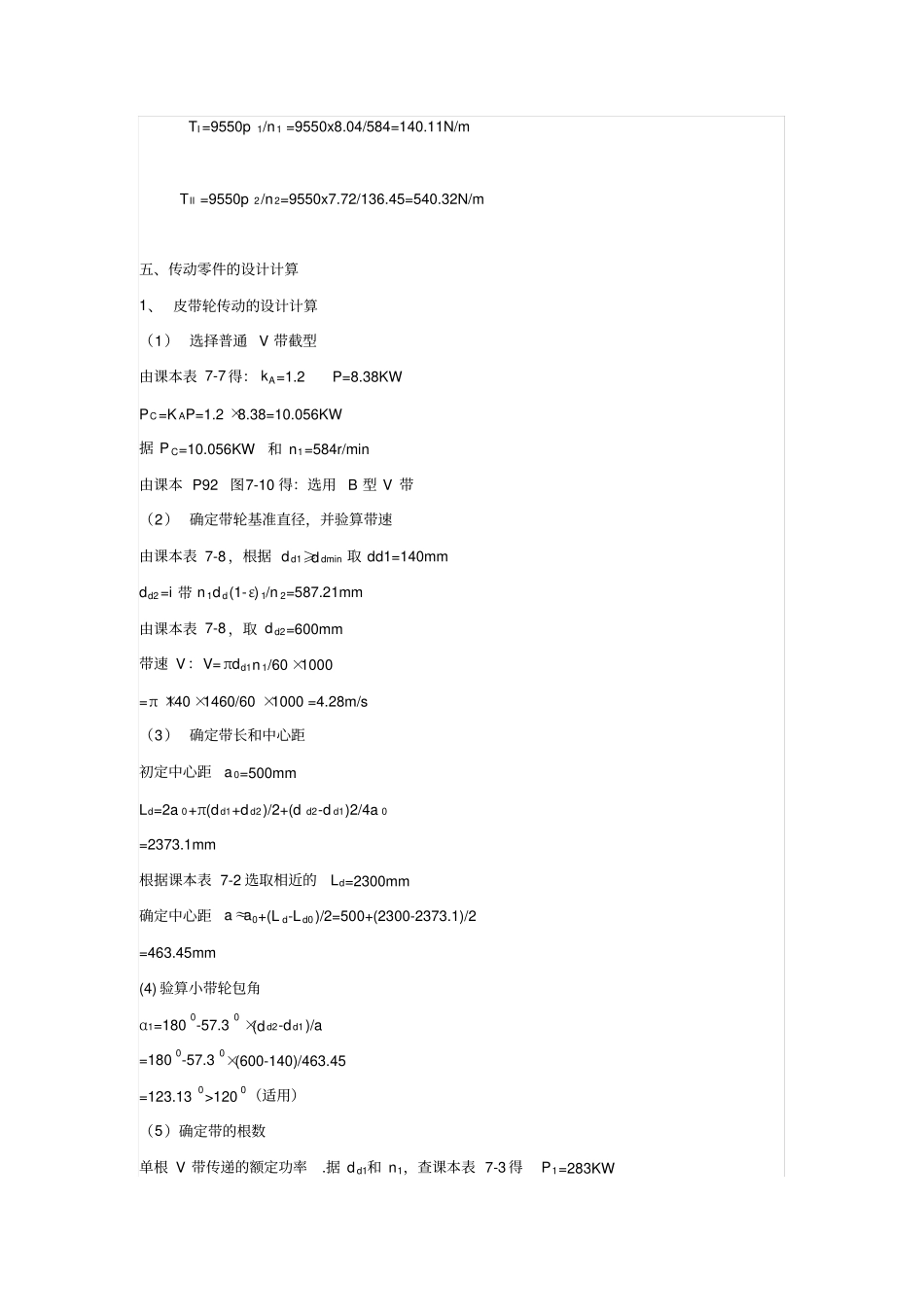

机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器输送带工作拉力为2800N输送带工作速_第3页
3/17
机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器输送带工作拉力为2400N 输送带工作速度为3m/s 滚筒直径 420mm 一、传动方案拟定第一大组第五个数据:设计带式输送机传动装置中的一级圆柱齿轮减速器(1) 工作条件:使用年限10 年,每天工作 16 小时,载荷平稳,连续转动,单向运转。(2) 原始数据:滚筒圆周力F=2.4KN ;带速 V=3m/s ;滚筒直径 D=420mm 。运动简图二、电动机的选择1、电动机类型和结构型式的选择:按已知的工作要求和运输条件,选用Y 系列三相异步电动机。2、确定电动机的功率:(1)传动装置的总效率(课程设计指导书P60 图 2-4):η 总=η 带×η2轴承 ×η齿轮 ×η联轴器 ×η滚筒=0.96 ×(0.99 )3×0.97 ×0.99 ×0.96 =0.859 (2) 电机所需的工作功率:Pd=FV/1000 η 总=2400 ×3/1000 ×0.859 =8.38KW 1-电动机2-带传动3-减速器4-联轴器5-滚筒6-传送带2145633、确定电动机转速:滚筒轴的工作转速:Nw=60 ×1000V/ πD =60 ×1000 ×3/π ×420 =136.49r/min 根据(课程设计指导书表2-3 )中推荐的合理传动比范围,取V 带传动比 Iv=2~4 ,单级圆柱齿轮传动比范围Ic=3~5 ,则合理总传动比I 的范围为 Iz=6~20 ,故电动机转速的可选范围为nd=i ×nw= (6~20 )×136.49=818.94~2729.8r/min由(课程设计指导书表3-1) 用的电动机型号综合考虑电动机和传动装置尺寸、重量、价格和带传动、 减速器的传动比,比较两种方案可知:方案 1因电动机转速低,传动装置尺寸较大,价格较高。方案2适中。故选择电动机型号 Y160M-4 。4、确定电动机型号根据以上选用的电动机类型,所需的额定功率及同步转速,选定电动机型号为Y160M-4( 课程设计指导书P67 图 B)。其主要性能:额定功率:11KW ,满载转速 1460r/min ,额定转矩 2.0 三、计算总传动比及分配各级的传动比1、总传动比: i 总 =n 电动 /n 筒=1460/136.49=10.07 2、分配各级传动比(1) 取 i 带=2.7 (2) i 齿=i 总/i 带=10.7/2.7=4.28 四、运动参数及动力参数计算1、计算各轴转速(r/min )nI=nm/i 带=1460/2.5=584(r/min) nII=n I/i 齿=584/4.28=136.45(r/min) 滚筒 nw=n II=136.45(r/min) 2、 计算各轴的功率(KW )P I=Pd ×η带 =8.38 ×0.96=8.04KW P II=P I×η轴承 ×η齿轮 =8.04 ×0.99 ×0.97=7.72KW 3、 计算各轴转矩Td=9550P d/nm=9550 ...
