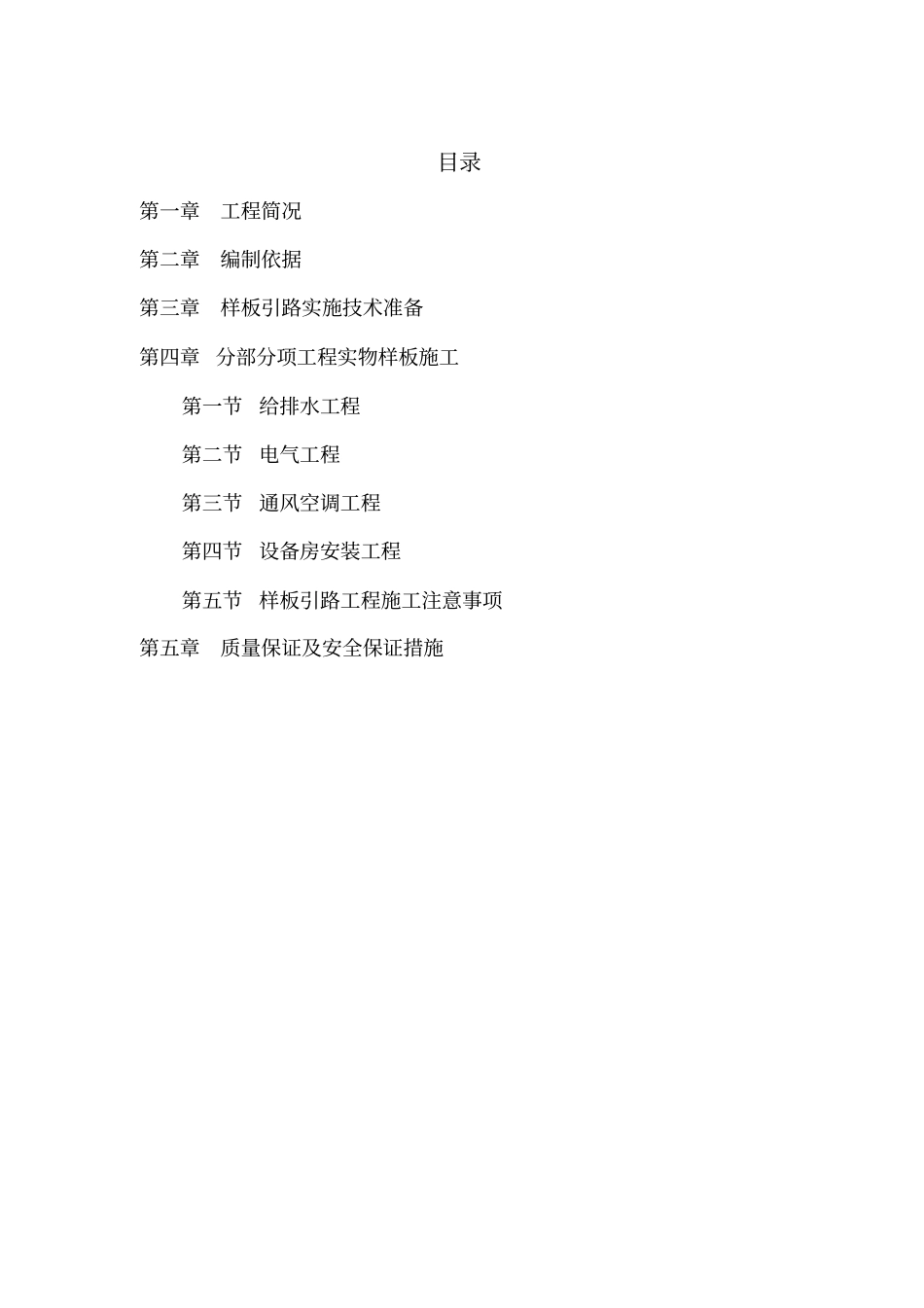

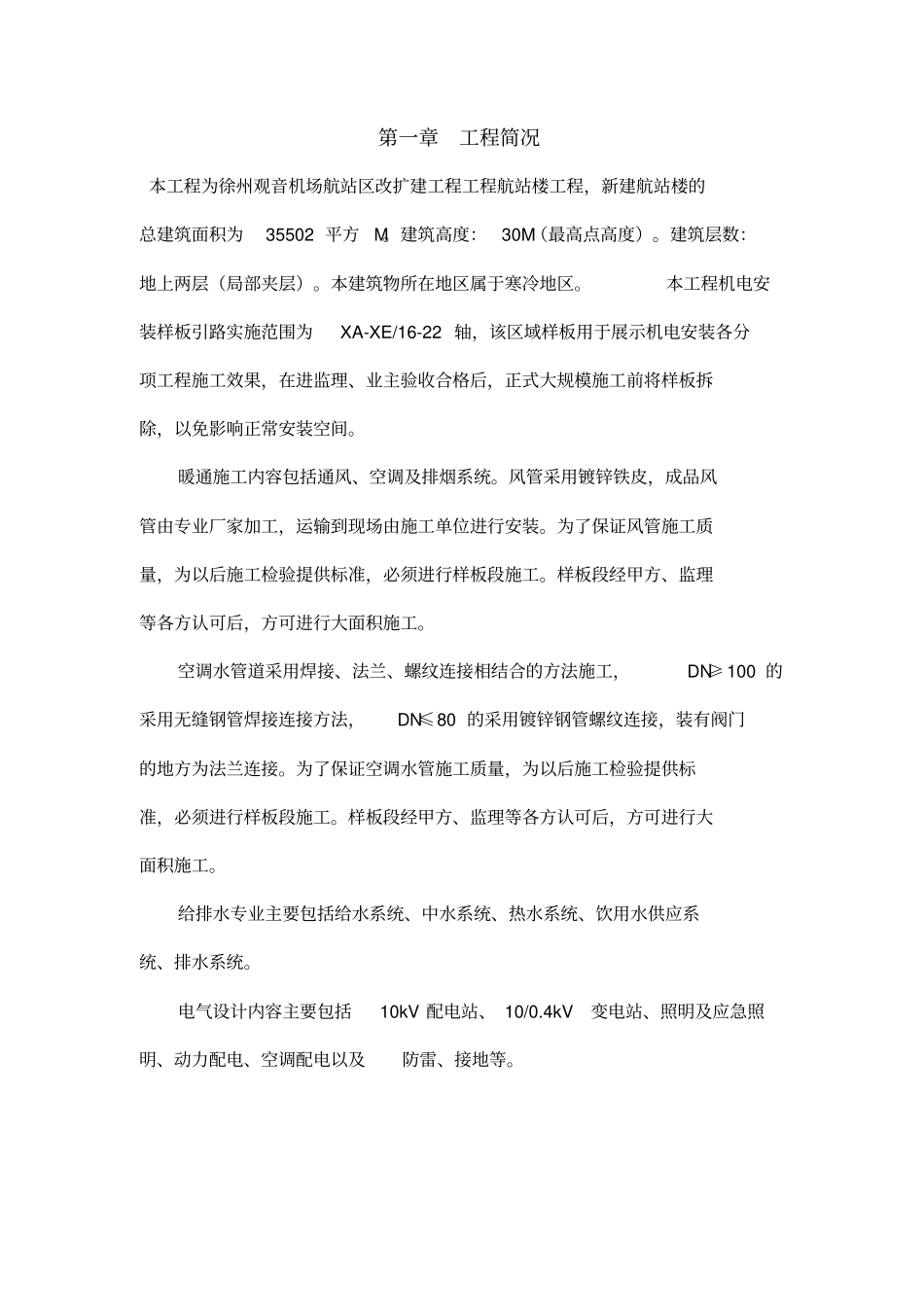

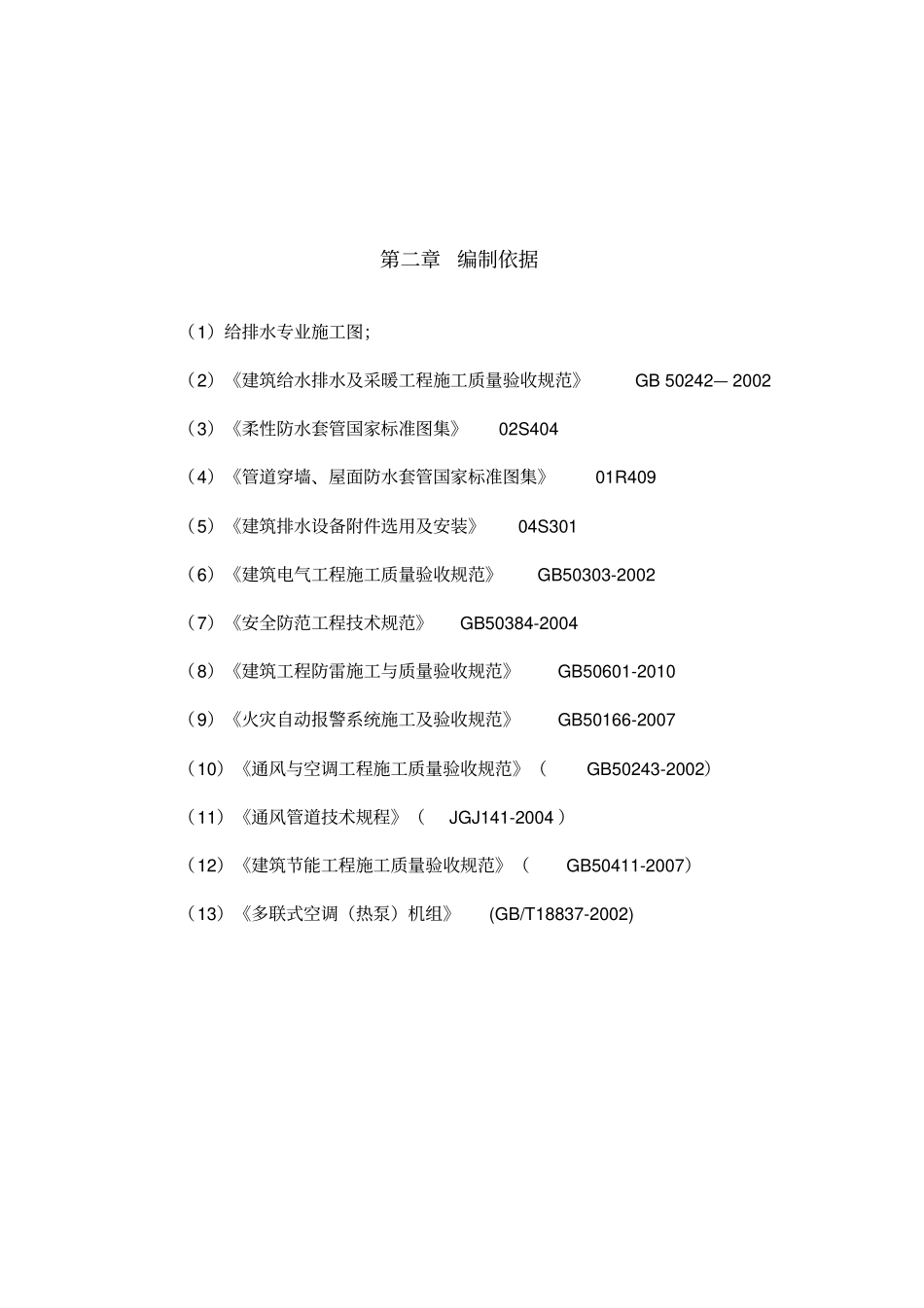

目录第一章工程简况第二章编制依据第三章样板引路实施技术准备第四章 分部分项工程实物样板施工第一节给排水工程第二节电气工程第三节通风空调工程第四节设备房安装工程第五节样板引路工程施工注意事项第五章质量保证及安全保证措施第一章工程简况本工程为徐州观音机场航站区改扩建工程工程航站楼工程，新建航站楼的总建筑面积为35502 平方M。建筑高度：30M（最高点高度）。建筑层数：地上两层（局部夹层）。本建筑物所在地区属于寒冷地区。本工程机电安装样板引路实施范围为XA-XE/16-22 轴，该区域样板用于展示机电安装各分项工程施工效果，在进监理、业主验收合格后，正式大规模施工前将样板拆除，以免影响正常安装空间。暖通施工内容包括通风、空调及排烟系统。风管采用镀锌铁皮，成品风管由专业厂家加工，运输到现场由施工单位进行安装。为了保证风管施工质量，为以后施工检验提供标准，必须进行样板段施工。样板段经甲方、监理等各方认可后，方可进行大面积施工。空调水管道采用焊接、法兰、螺纹连接相结合的方法施工，DN≥ 100 的采用无缝钢管焊接连接方法，DN≤80 的采用镀锌钢管螺纹连接，装有阀门的地方为法兰连接。为了保证空调水管施工质量，为以后施工检验提供标准，必须进行样板段施工。样板段经甲方、监理等各方认可后，方可进行大面积施工。给排水专业主要包括给水系统、中水系统、热水系统、饮用水供应系统、排水系统。电气设计内容主要包括10kV 配电站、 10/0.4kV变电站、照明及应急照明、动力配电、空调配电以及防雷、接地等。第二章编制依据（1）给排水专业施工图；（2）《建筑给水排水及采暖工程施工质量验收规范》GB 50242— 2002 （3）《柔性防水套管国家标准图集》02S404 （4）《管道穿墙、屋面防水套管国家标准图集》01R409 （5）《建筑排水设备附件选用及安装》04S301（6）《建筑电气工程施工质量验收规范》GB50303-2002 （7）《安全防范工程技术规范》GB50384-2004 （8）《建筑工程防雷施工与质量验收规范》GB50601-2010 （9）《火灾自动报警系统施工及验收规范》GB50166-2007 （10）《通风与空调工程施工质量验收规范》（GB50243-2002）（11）《通风管道技术规程》（JGJ141-2004 ）（12）《建筑节能工程施工质量验收规范》（GB50411-2007）（13）《多联式空调（热泵）机组》(GB/T18837-2002) 第三章 样板引路实施技术准备 1 、工程开工前，根据安装工程的特点、施工难点、工序的重点、防治工程质...
