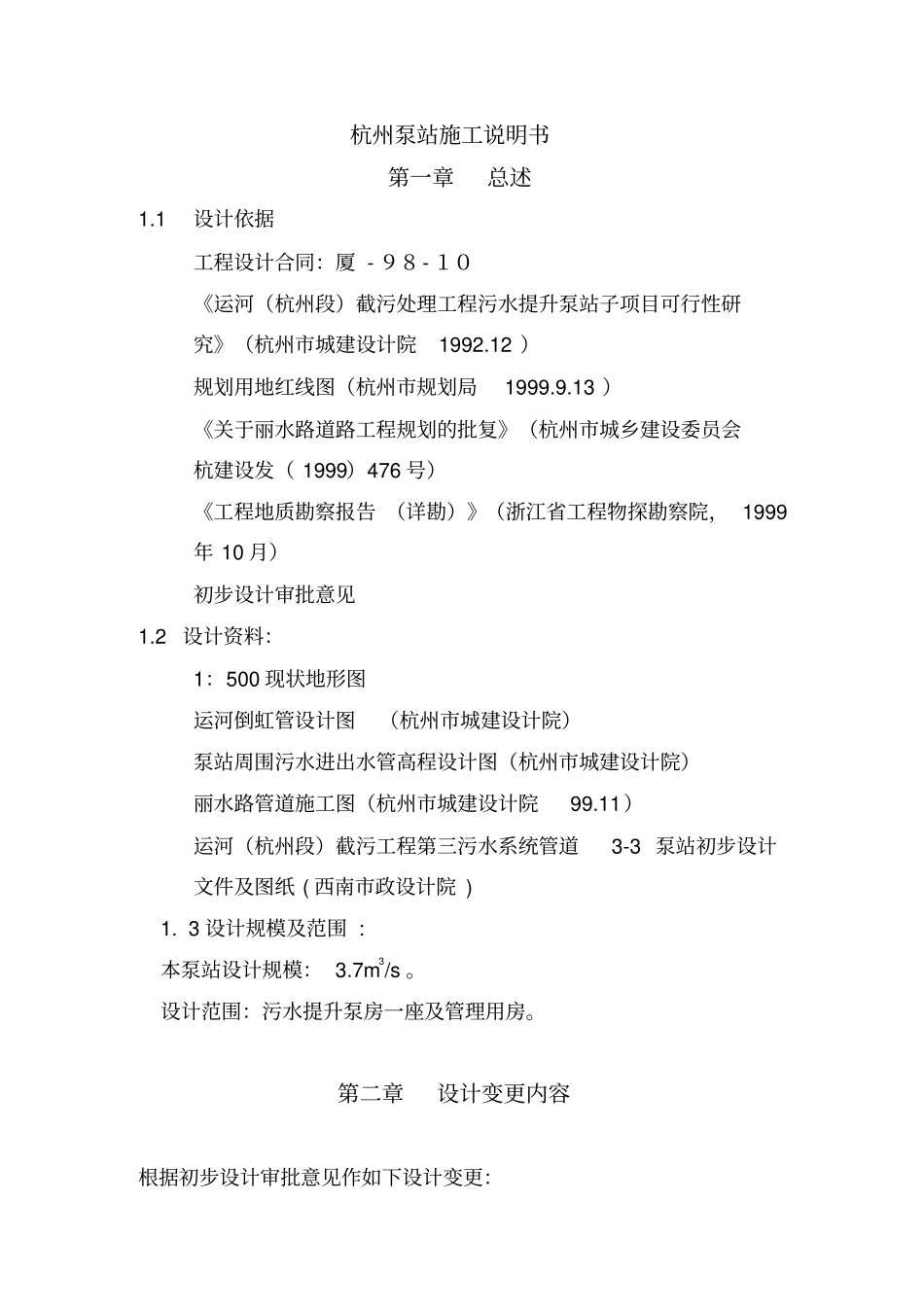

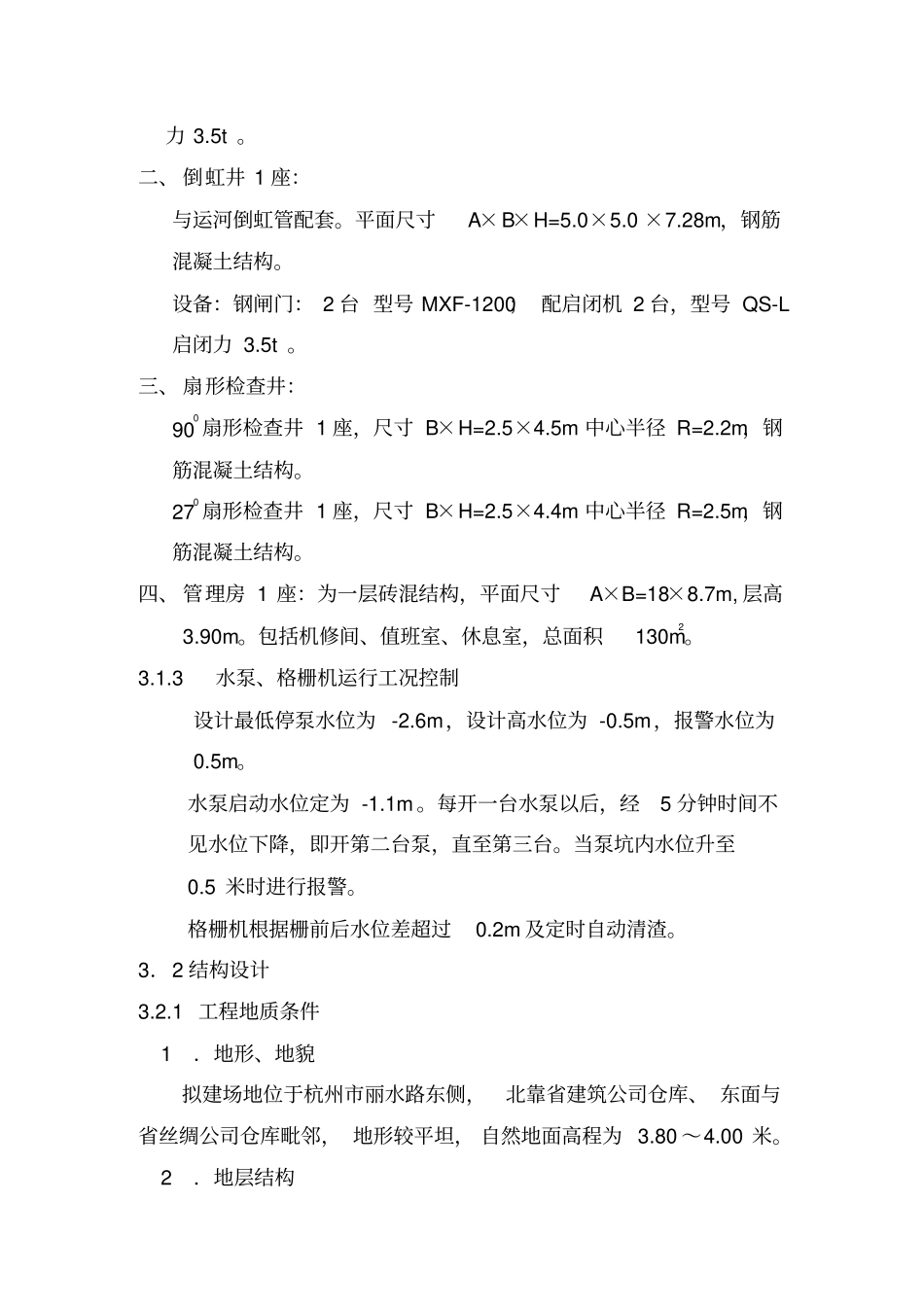

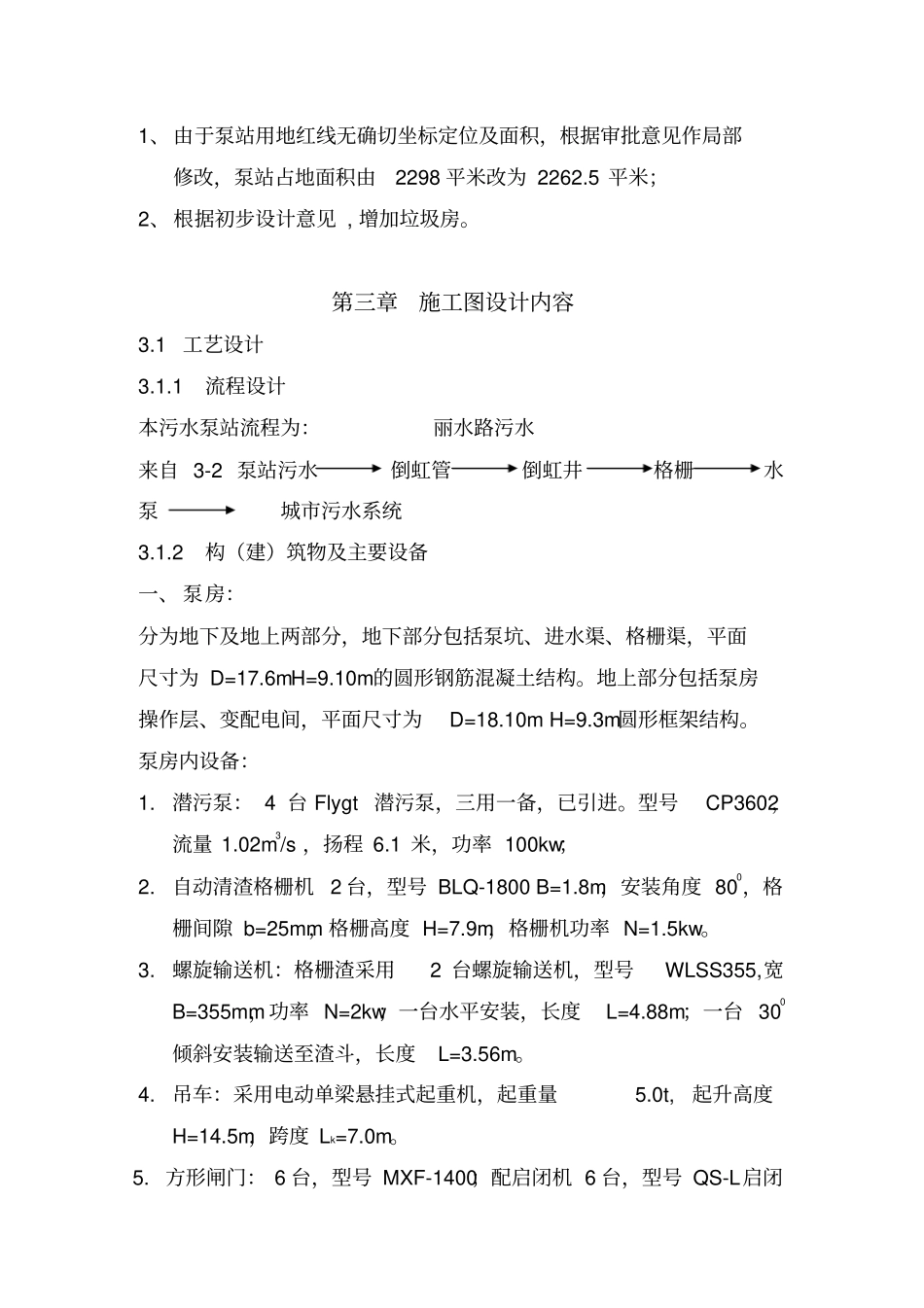

杭州泵站施工说明书第一章总述1.1设计依据工程设计合同：厦 - ９８- １０《运河（杭州段）截污处理工程污水提升泵站子项目可行性研究》（杭州市城建设计院 1992.12 ）规划用地红线图（杭州市规划局1999.9.13 ）《关于丽水路道路工程规划的批复》（杭州市城乡建设委员会杭建设发（ 1999）476 号）《工程地质勘察报告 （详勘）》（浙江省工程物探勘察院， 1999年 10 月）初步设计审批意见1.2 设计资料：1：500 现状地形图运河倒虹管设计图（杭州市城建设计院）泵站周围污水进出水管高程设计图（杭州市城建设计院）丽水路管道施工图（杭州市城建设计院99.11）运河（杭州段）截污工程第三污水系统管道 3-3 泵站初步设计文件及图纸 ( 西南市政设计院 ) 1. 3 设计规模及范围 : 本泵站设计规模： 3.7m3/s 。设计范围：污水提升泵房一座及管理用房。第二章设计变更内容根据初步设计审批意见作如下设计变更：1、由于泵站用地红线无确切坐标定位及面积，根据审批意见作局部修改，泵站占地面积由2298 平米改为 2262.5 平米；2、根据初步设计意见 , 增加垃圾房。第三章施工图设计内容3.1 工艺设计3.1.1 流程设计本污水泵站流程为：丽水路污水来自 3-2 泵站污水倒虹管倒虹井格栅水泵城市污水系统3.1.2 构（建）筑物及主要设备一、 泵房：分为地下及地上两部分，地下部分包括泵坑、进水渠、格栅渠，平面尺寸为 D=17.6m H=9.10m的圆形钢筋混凝土结构。地上部分包括泵房操作层、变配电间，平面尺寸为D=18.10m H=9.3m圆形框架结构。泵房内设备：1.潜污泵： 4 台 Flygt 潜污泵，三用一备，已引进。型号CP3602，流量 1.02m3/s ，扬程 6.1 米，功率 100kw；2.自动清渣格栅机2 台，型号 BLQ-1800 B=1.8m，安装角度 800，格栅间隙 b=25mm，格栅高度 H=7.9m，格栅机功率 N=1.5kw。3.螺旋输送机：格栅渣采用2 台螺旋输送机，型号WLSS355, 宽B=355mm，功率 N=2kw；一台水平安装，长度L=4.88m；一台 300倾斜安装输送至渣斗，长度L=3.56m。4.吊车：采用电动单梁悬挂式起重机，起重量5.0t,起升高度H=14.5m，跨度 Lk=7.0m。5. 方形闸门： 6 台，型号 MXF-1400；配启闭机 6 台，型号 QS-L 启闭力 3.5t 。二、 倒虹井 1 座：与运河倒虹管配套。平面尺寸A×B×H=5.0×5.0 ×7.28m，钢筋混凝土结构。设备：钢闸门： 2 台 型号 MXF-1200； 配启闭机 2 台，型号 QS-L 启闭力 3.5t 。三、 扇形...
