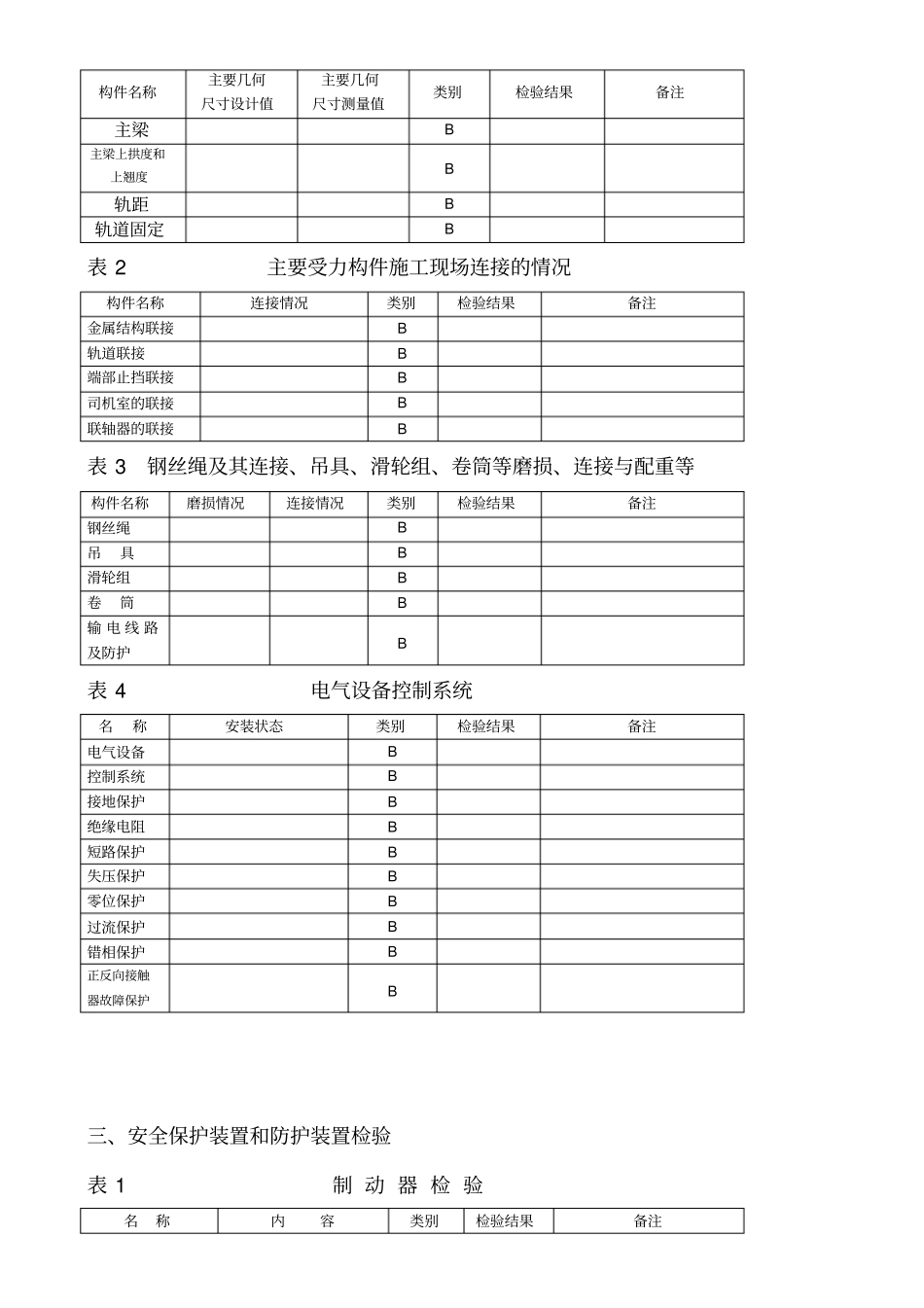

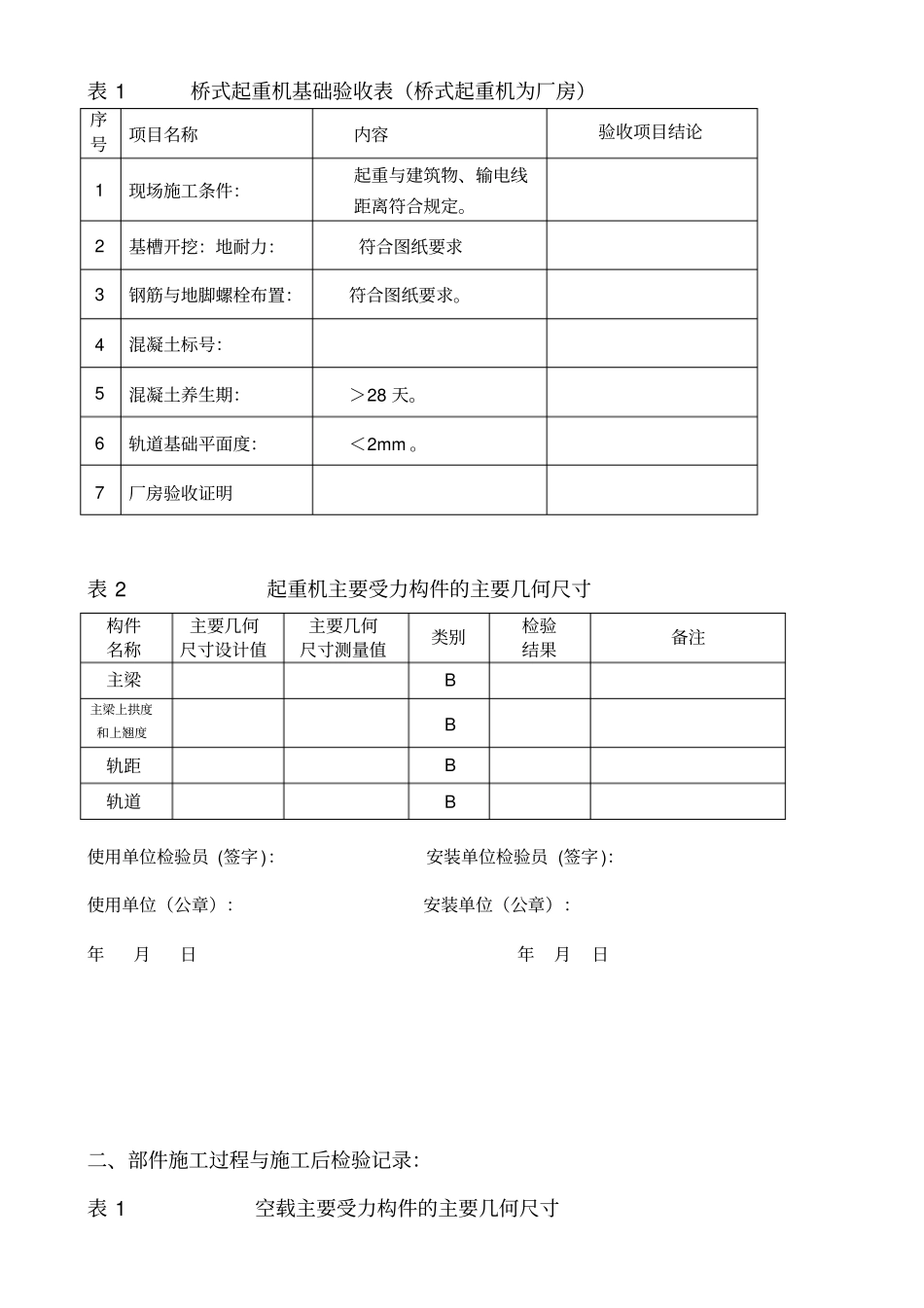

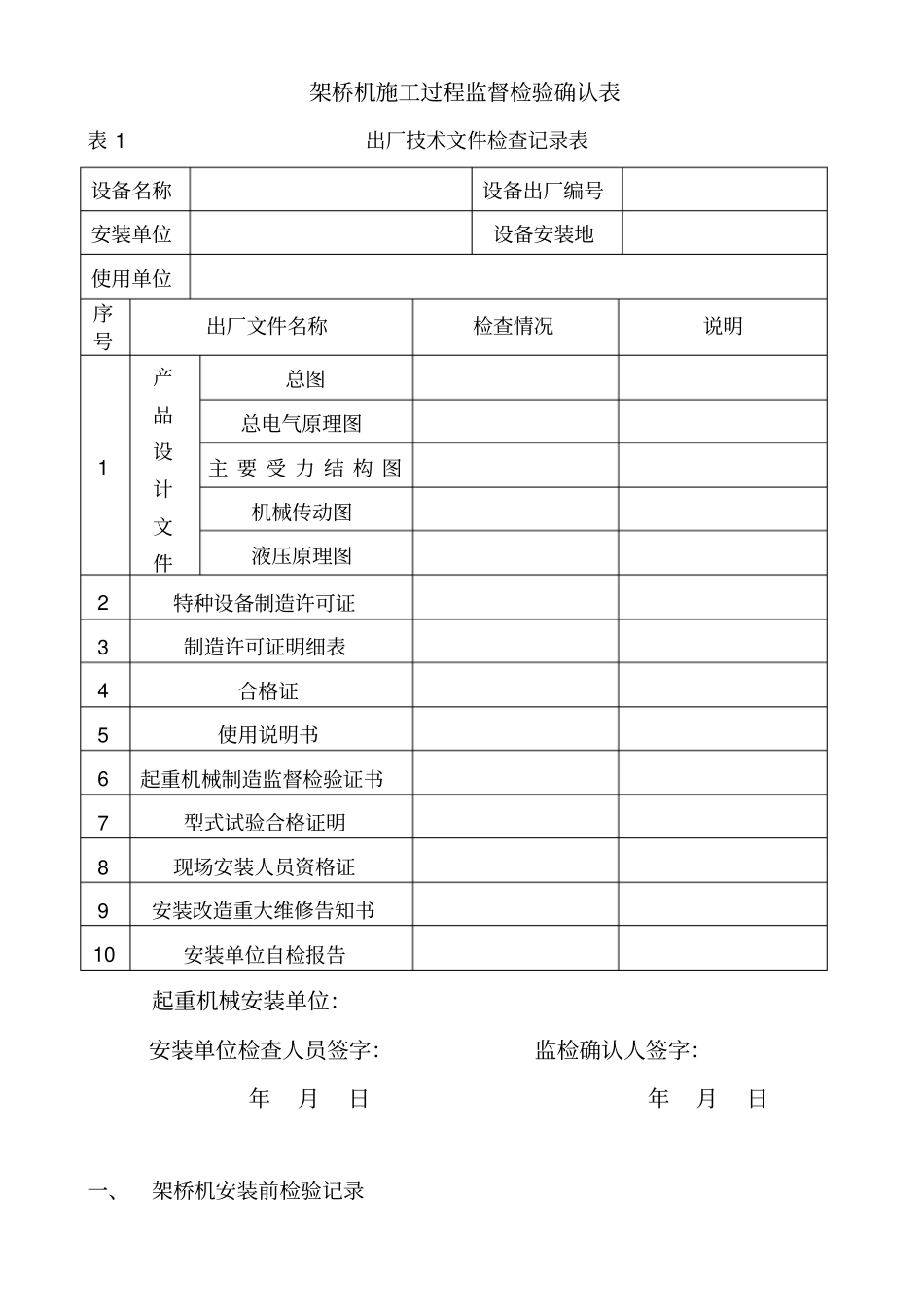

架桥机施工过程监督检验确认表表 1 出厂技术文件检查记录表设备名称设备出厂编号安装单位设备安装地使用单位序号出厂文件名称检查情况说明1 产品设计文件总图总电气原理图主 要 受 力 结 构 图机械传动图液压原理图2 特种设备制造许可证3 制造许可证明细表4 合格证5 使用说明书6 起重机械制造监督检验证书7 型式试验合格证明8 现场安装人员资格证9 安装改造重大维修告知书10 安装单位自检报告起重机械安装单位：安装单位检查人员签字：监检确认人签字：年月日年月日一、架桥机安装前检验记录表 1 桥式起重机基础验收表（桥式起重机为厂房）序号项目名称内容验收项目结论1 现场施工条件：起重与建筑物、输电线距离符合规定。2 基槽开挖：地耐力：符合图纸要求3 钢筋与地脚螺栓布置：符合图纸要求。4 混凝土标号：5 混凝土养生期：＞28 天。6 轨道基础平面度：＜2mm 。7 厂房验收证明表 2 起重机主要受力构件的主要几何尺寸构件名称主要几何尺寸设计值主要几何尺寸测量值类别检验结果备注主梁B 主梁上拱度和上翘度B 轨距B 轨道B 使用单位检验员 (签字 )：安装单位检验员 (签字 )：使用单位（公章）：安装单位（公章）：年月日年月日二、部件施工过程与施工后检验记录：表 1 空载主要受力构件的主要几何尺寸构件名称主要几何尺寸设计值主要几何尺寸测量值类别检验结果备注主梁B 主梁上拱度和上翘度B 轨距B 轨道固定B 表 2 主要受力构件施工现场连接的情况构件名称连接情况类别检验结果备注金属结构联接B 轨道联接B 端部止挡联接B 司机室的联接B 联轴器的联接B 表 3 钢丝绳及其连接、吊具、滑轮组、卷筒等磨损、连接与配重等构件名称磨损情况连接情况类别检验结果备注钢丝绳B 吊具B 滑轮组B 卷筒B 输 电 线 路及防护B 表 4 电气设备控制系统名称安装状态类别检验结果备注电气设备B 控制系统B 接地保护B 绝缘电阻B 短路保护B 失压保护B 零位保护B 过流保护B 错相保护B 正反向接触器故障保护B 三、安全保护装置和防护装置检验表 1 制 动 器 检 验名称内容类别检验结果备注制动器设置冶金起重机装设有两套独立作用的制动器（双制动）A 制动器型式A 制动性能制动器调整适宜，制动平稳可靠。A 推动器漏油现象无异常声响、振动、发热和漏油。A 制动轮与磨擦片磨擦、缺陷、和油污现象不应有裂纹、过度磨损、塑性变形、缺件等缺陷。液压制动器不应漏油。制动片磨损达原厚...
