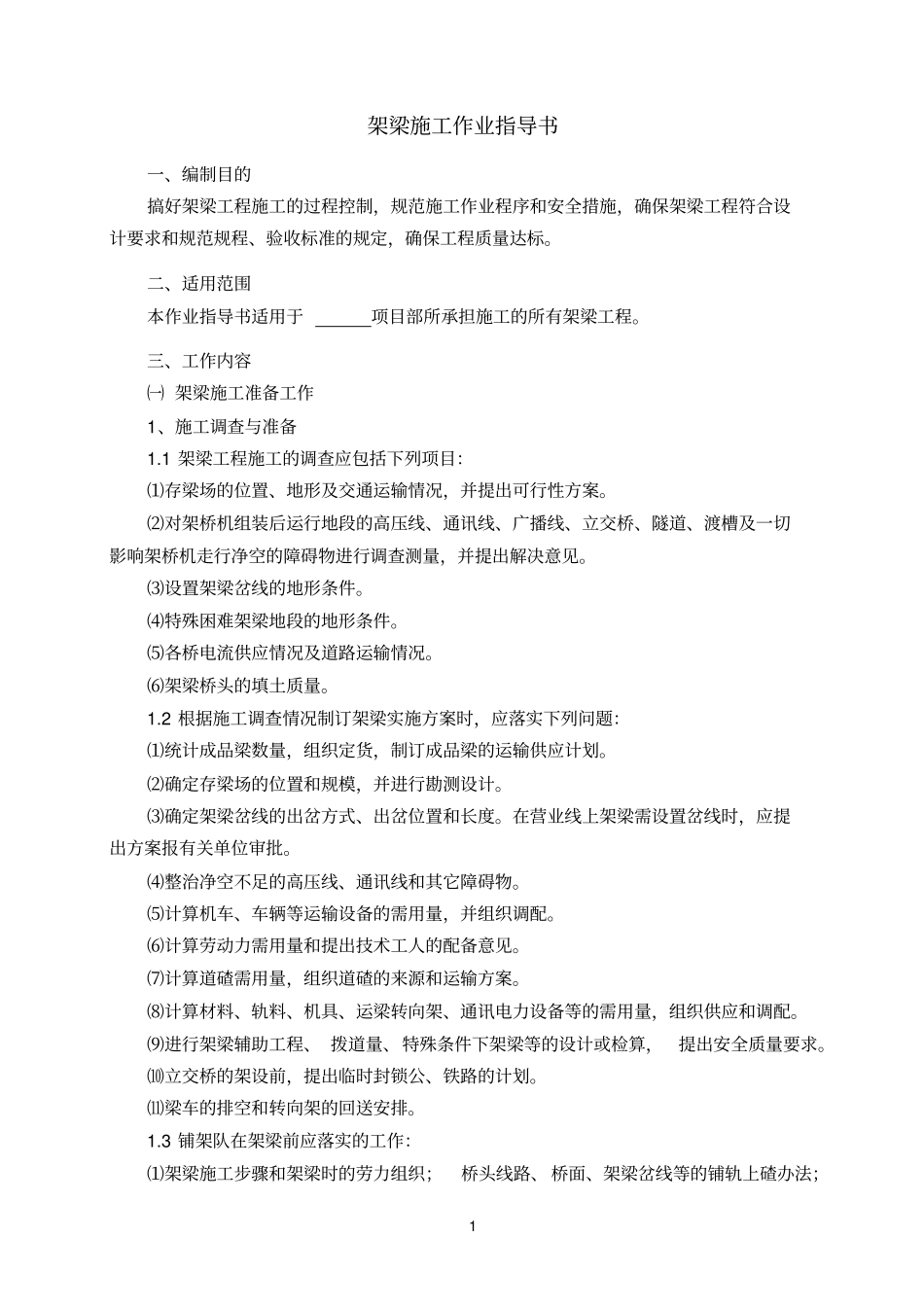

1 架梁施工作业指导书一、编制目的搞好架梁工程施工的过程控制，规范施工作业程序和安全措施，确保架梁工程符合设计要求和规范规程、验收标准的规定，确保工程质量达标。二、适用范围本作业指导书适用于项目部所承担施工的所有架梁工程。三、工作内容㈠ 架梁施工准备工作1、施工调查与准备1.1 架梁工程施工的调查应包括下列项目：⑴存梁场的位置、地形及交通运输情况，并提出可行性方案。⑵对架桥机组装后运行地段的高压线、通讯线、广播线、立交桥、隧道、渡槽及一切影响架桥机走行净空的障碍物进行调查测量，并提出解决意见。⑶设置架梁岔线的地形条件。⑷特殊困难架梁地段的地形条件。⑸各桥电流供应情况及道路运输情况。⑹架梁桥头的填土质量。1.2 根据施工调查情况制订架梁实施方案时，应落实下列问题：⑴统计成品梁数量，组织定货，制订成品梁的运输供应计划。⑵确定存梁场的位置和规模，并进行勘测设计。⑶确定架梁岔线的出岔方式、出岔位置和长度。在营业线上架梁需设置岔线时，应提出方案报有关单位审批。⑷整治净空不足的高压线、通讯线和其它障碍物。⑸计算机车、车辆等运输设备的需用量，并组织调配。⑹计算劳动力需用量和提出技术工人的配备意见。⑺计算道碴需用量，组织道碴的来源和运输方案。⑻计算材料、轨料、机具、运梁转向架、通讯电力设备等的需用量，组织供应和调配。⑼进行架梁辅助工程、 拨道量、特殊条件下架梁等的设计或检算，提出安全质量要求。⑽立交桥的架设前，提出临时封锁公、铁路的计划。⑾梁车的排空和转向架的回送安排。1.3 铺架队在架梁前应落实的工作：⑴架梁施工步骤和架梁时的劳力组织；桥头线路、 桥面、架梁岔线等的铺轨上碴办法；2 铺轨与架梁的衔接办法。⑵确定组装架桥机地点和换装龙门吊安放位置。⑶复查架桥机组装后走行地段和吊梁通过地段的限界是否符合要求。⑷检查桥墩中线、支座十字线等是否已画在墩台垫石顶面上、垫石顶面是否平整；锚栓孔位置、深度、孔眼大小等是否符合要求；桥台挡碴前墙和墩台顶帽有无外露钢筋；吊栏及步行板是否安装牢固。⑸检查桥头填土和线路质量，确定压道加固方法和有关事项。架桥机组装后的走行地段线路必须压道检查，线路状况不合格时，应由原施工单位进行处理直至达到标准。⑹确定架梁列车编组挂运办法和梁的供应办法。⑺特殊条件下架梁的办法和步骤。⑻确定桥头备碴、堆料、存放机具、卸存梁、组装轨排等的具体位置。⑼架梁时的电源、照明、通讯等实施方...
