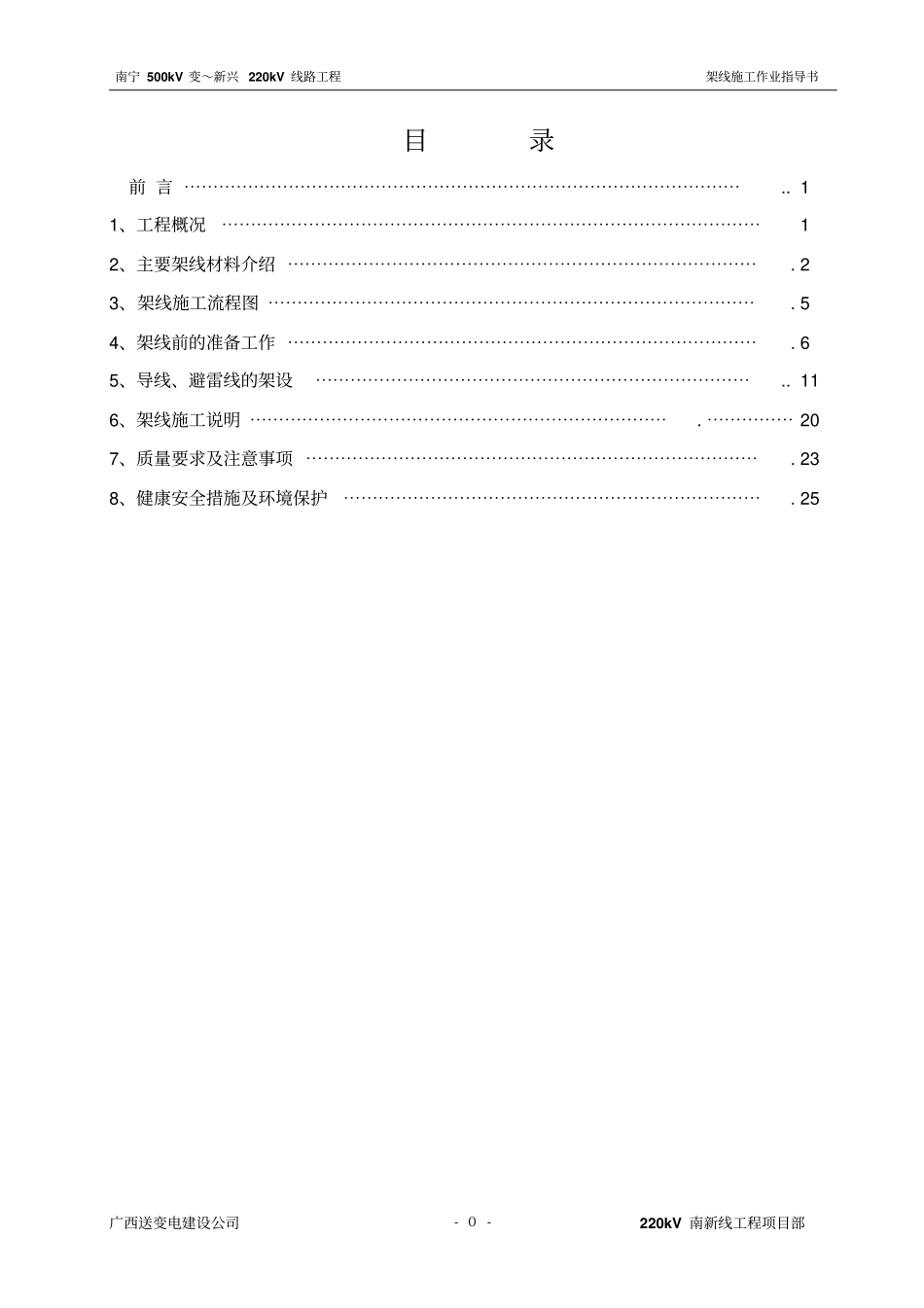

南宁 500kV 变～新兴 220kV 线路工程架线施工作业指导书广西送变电建设公司220kV 南新线工程项目部- ０ - 目录前 言 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. 11、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、主要架线材料介绍 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 23、架线施工流程图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 54、架线前的准备工作 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 65、导线、避雷线的架设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. 11 6、架线施工说明 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯ 20 7、质量要求及注意事项 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 23 8、健康安全措施及环境保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 25 南宁 500kV 变～新兴 220kV 线路工程架线施工作业指导书广西送变电建设公司220kV 南新线工程项目部- １ - 前言本作业指导书编写依据● 南宁 500kV变～新兴 220kV线路工程（正文简称 220kV南新线）施工设计图纸资料● 南宁 500kV变～新兴 220kV线路工程施工组织设计● 输电线路工程技术资料编制导则汇纺● 《110~500kV架空送电线路施工及验收规范》 （GBJ233-90）● 《输变电工程达标投产考核评定标准（2000版）》● 《跨越电力线路架线施工规程》 （DL/T 5106-1999 ）● 《电力建设安全工作规程（架空电力线路部分）》（DL 5009· 2-94 ）● 《电力建设安全健康与环境管理工作规定》1、工程概况1.1 工程简介220kV南兴线工程起自南宁500kV变电站，终于防城新兴220kV 变电站，共分Ⅰ、Ⅱ两个标段。其中第Ⅱ标段起于179#（D199）耐张塔，终于防城新兴220kV变电站构架，长64.568km，杆塔 183 基。导线： 每相为双分裂垂直排列导线，导线型号为LGJ－240/40 钢芯铝绞线及 LGJ－240/40 钢芯稀土铝绞线（其钢芯采用锌－5％铝－稀土合金镀层钢丝，钢丝标记为：Zn5%ALReGS―2.66mm―1310MPa―B―YB/T180―2000）；避雷线： 使用型号为GJ－55 镀锌钢绞线（标记为： 1×7－9.6 －1270－B－GB1200－88）和 XLXGJ－55 耐腐蚀的锌－ 5％铝－稀土合金镀层钢绞线 （标记为： XLXGJ－1×7－9.6－1270－B－YB/T179―2000）。绝缘子 :...
