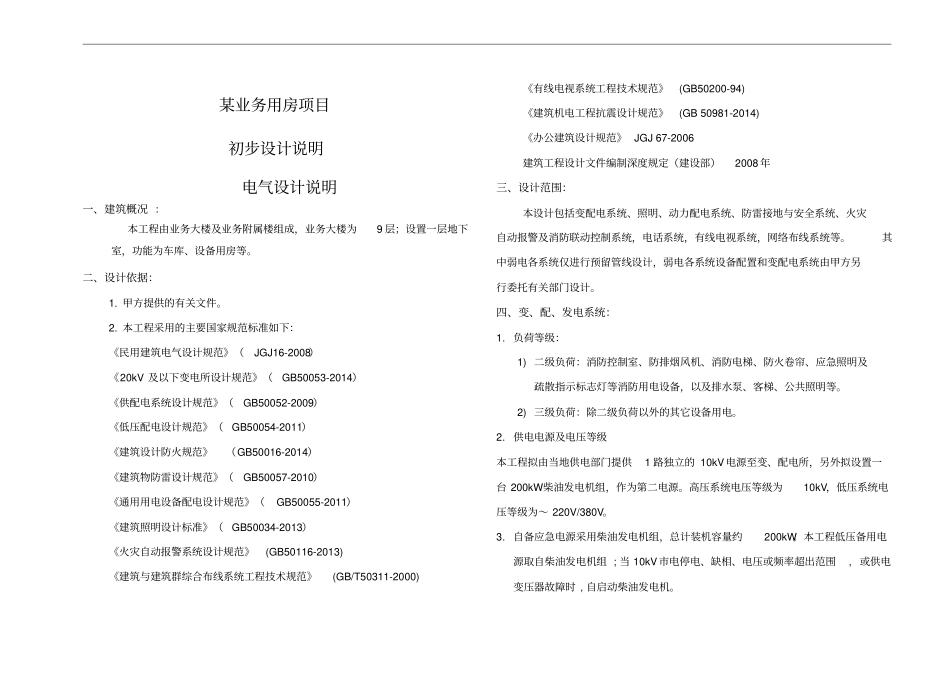

某业务用房电气初步设计说明_第1页
1/7

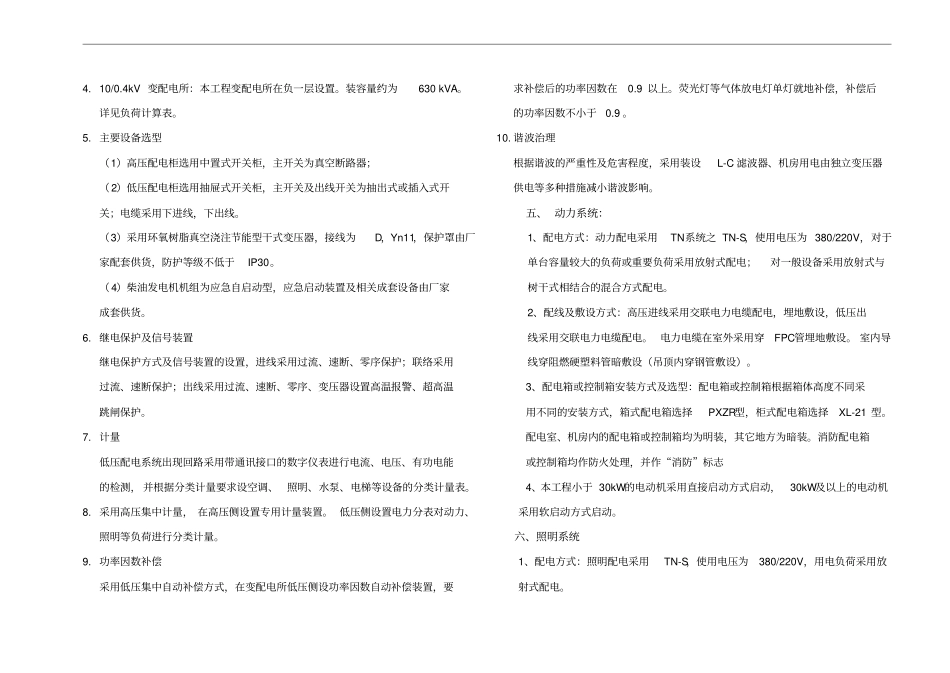

某业务用房电气初步设计说明_第2页
2/7

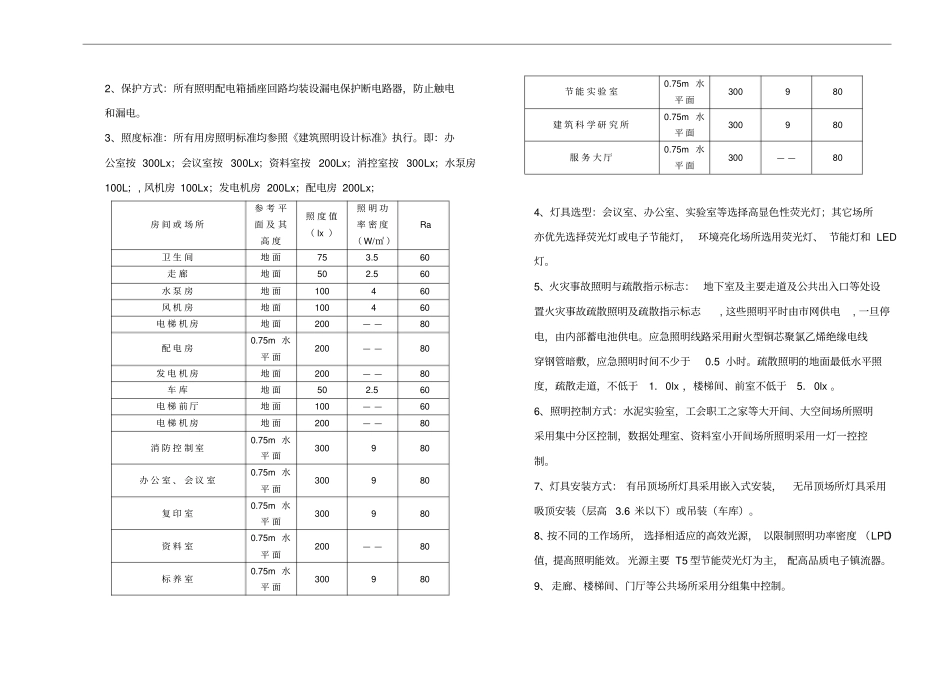

某业务用房电气初步设计说明_第3页
3/7
某业务用房项目初步设计说明电气设计说明一、建筑概况 :本工程由业务大楼及业务附属楼组成,业务大楼为9 层;设置一层地下室,功能为车库、设备用房等。二、设计依据:1. 甲方提供的有关文件。2. 本工程采用的主要国家规范标准如下:《民用建筑电气设计规范》(JGJ16-2008)《20kV 及以下变电所设计规范》(GB50053-2014)《供配电系统设计规范》(GB50052-2009)《低压配电设计规范》(GB50054-2011)《建筑设计防火规范》(GB50016-2014)《建筑物防雷设计规范》(GB50057-2010)《通用用电设备配电设计规范》(GB50055-2011)《建筑照明设计标准》(GB50034-2013)《火灾自动报警系统设计规范》(GB50116-2013) 《建筑与建筑群综合布线系统工程技术规范》(GB/T50311-2000)《有线电视系统工程技术规范》(GB50200-94)《建筑机电工程抗震设计规范》(GB 50981-2014) 《办公建筑设计规范》 JGJ 67-2006 建筑工程设计文件编制深度规定(建设部)2008 年三、设计范围:本设计包括变配电系统、照明、动力配电系统、防雷接地与安全系统、火灾自动报警及消防联动控制系统,电话系统,有线电视系统,网络布线系统等。其中弱电各系统仅进行预留管线设计,弱电各系统设备配置和变配电系统由甲方另行委托有关部门设计。四、变、配、发电系统:1. 负荷等级:1) 二级负荷:消防控制室、防排烟风机、消防电梯、防火卷帘、应急照明及疏散指示标志灯等消防用电设备,以及排水泵、客梯、公共照明等。2) 三级负荷:除二级负荷以外的其它设备用电。2. 供电电源及电压等级本工程拟由当地供电部门提供1 路独立的 10kV电源至变、配电所,另外拟设置一台 200kW柴油发电机组,作为第二电源。高压系统电压等级为10kV,低压系统电压等级为~ 220V/380V。3. 自备应急电源采用柴油发电机组,总计装机容量约200kW。本工程低压备用电源取自柴油发电机组 ; 当 10kV市电停电、缺相、电压或频率超出范围, 或供电变压器故障时 , 自启动柴油发电机。4. 10/0.4kV 变配电所:本工程变配电所在负一层设置。装容量约为630 kVA。详见负荷计算表。5. 主要设备选型(1)高压配电柜选用中置式开关柜,主开关为真空断路器;(2)低压配电柜选用抽屉式开关柜,主开关及出线开关为抽出式或插入式开关;电缆采用下进线,下出线。(3)采用环氧树脂真空浇注节能型干式变压器,接线为D,Yn11,保护罩由厂家配套供货,防护等级不低于IP30。(4)柴油发电机机组为应急自...
