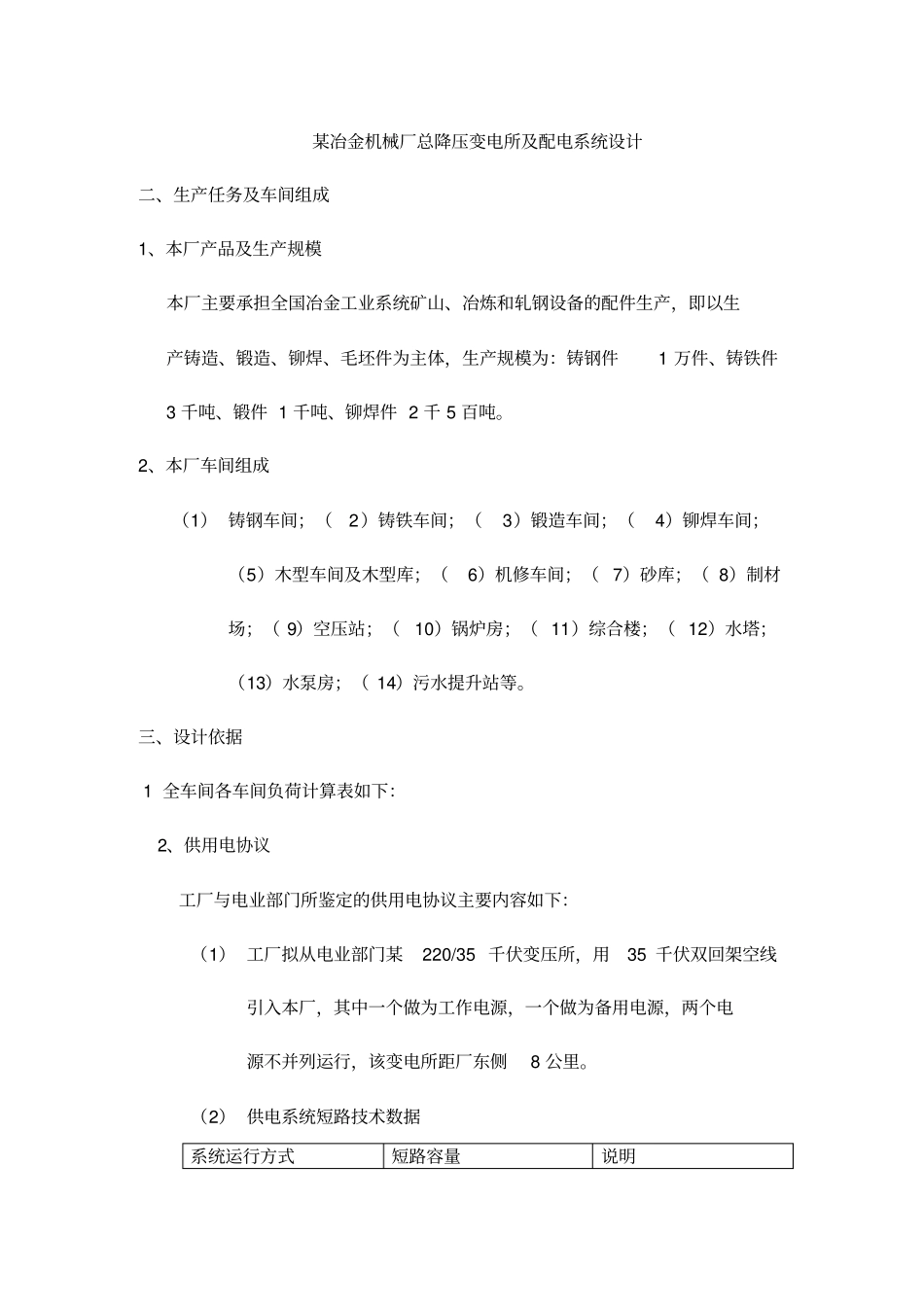

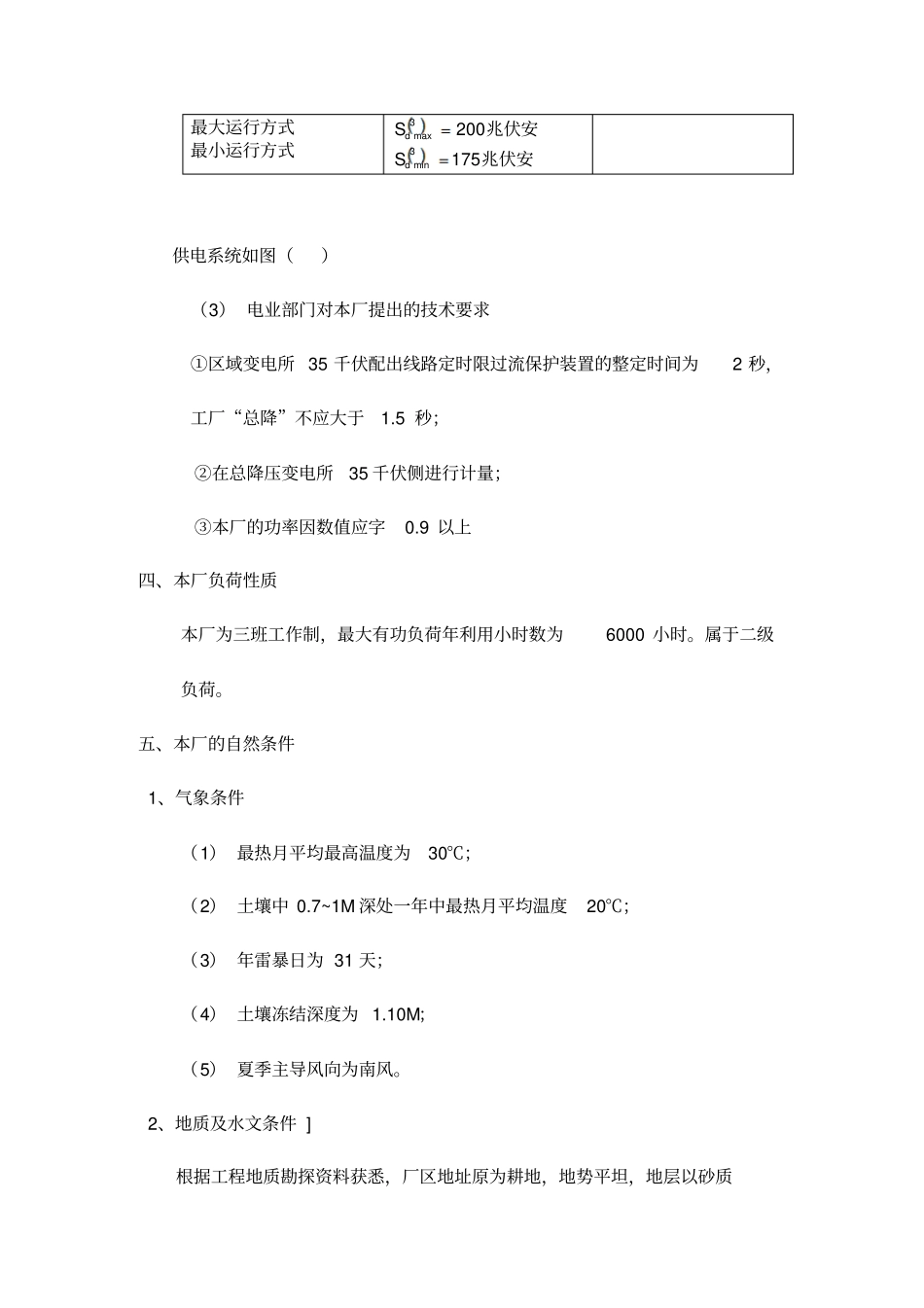

某冶金机械厂总降压变电所及配电系统设计二、生产任务及车间组成1、本厂产品及生产规模本厂主要承担全国冶金工业系统矿山、冶炼和轧钢设备的配件生产，即以生产铸造、锻造、铆焊、毛坯件为主体，生产规模为：铸钢件1 万件、铸铁件3 千吨、锻件 1 千吨、铆焊件 2 千 5 百吨。2、本厂车间组成（1） 铸钢车间；（2）铸铁车间；（3）锻造车间；（4）铆焊车间；（5）木型车间及木型库；（6）机修车间；（ 7）砂库；（ 8）制材场；（ 9）空压站；（10）锅炉房；（ 11）综合楼；（ 12）水塔；（13）水泵房；（ 14）污水提升站等。三、设计依据 1 全车间各车间负荷计算表如下：2、供用电协议工厂与电业部门所鉴定的供用电协议主要内容如下：（1） 工厂拟从电业部门某220/35 千伏变压所，用35 千伏双回架空线引入本厂，其中一个做为工作电源，一个做为备用电源，两个电源不并列运行，该变电所距厂东侧8 公里。（2） 供电系统短路技术数据系统运行方式短路容量说明最大运行方式最小运行方式2003maxdS兆伏安1753mindS兆伏安供电系统如图（）（3） 电业部门对本厂提出的技术要求①区域变电所 35 千伏配出线路定时限过流保护装置的整定时间为2 秒，工厂“总降”不应大于1.5 秒；②在总降压变电所35 千伏侧进行计量；③本厂的功率因数值应字0.9 以上四、本厂负荷性质本厂为三班工作制，最大有功负荷年利用小时数为6000 小时。属于二级负荷。五、本厂的自然条件1、气象条件（1） 最热月平均最高温度为30℃；（2） 土壤中 0.7~1M 深处一年中最热月平均温度20℃；（3） 年雷暴日为 31 天；（4） 土壤冻结深度为 1.10M；（5） 夏季主导风向为南风。2、地质及水文条件 ] 根据工程地质勘探资料获悉，厂区地址原为耕地，地势平坦，地层以砂质粘土为主，地质条件较好，地下水位为2.8~5.3M。地耐压力为20 吨/ 平方M。六、设计任务及设计大纲1、总降压变电站设计（1） 主结线设计。（2） 短路电流计算：根据电气设备选择和继电保护的需要确定短路计算点，计算三相短路电流，计算结果列出汇总表。（3） 主要电气设备选择：主要电气设备的选择，包括断路器、隔离开关、互感器、导线截面和型号等设备的选择和校验。选用设备型号、数量汇成设备一览表。（4） 主要设备继电保护设计：包括主变压器、线路等元件的保护方式选择和整定计算。（5） 配电装置设计。（6） 防雷、接地设计。2、车间变电所设计根据车间负荷情况，选择...
