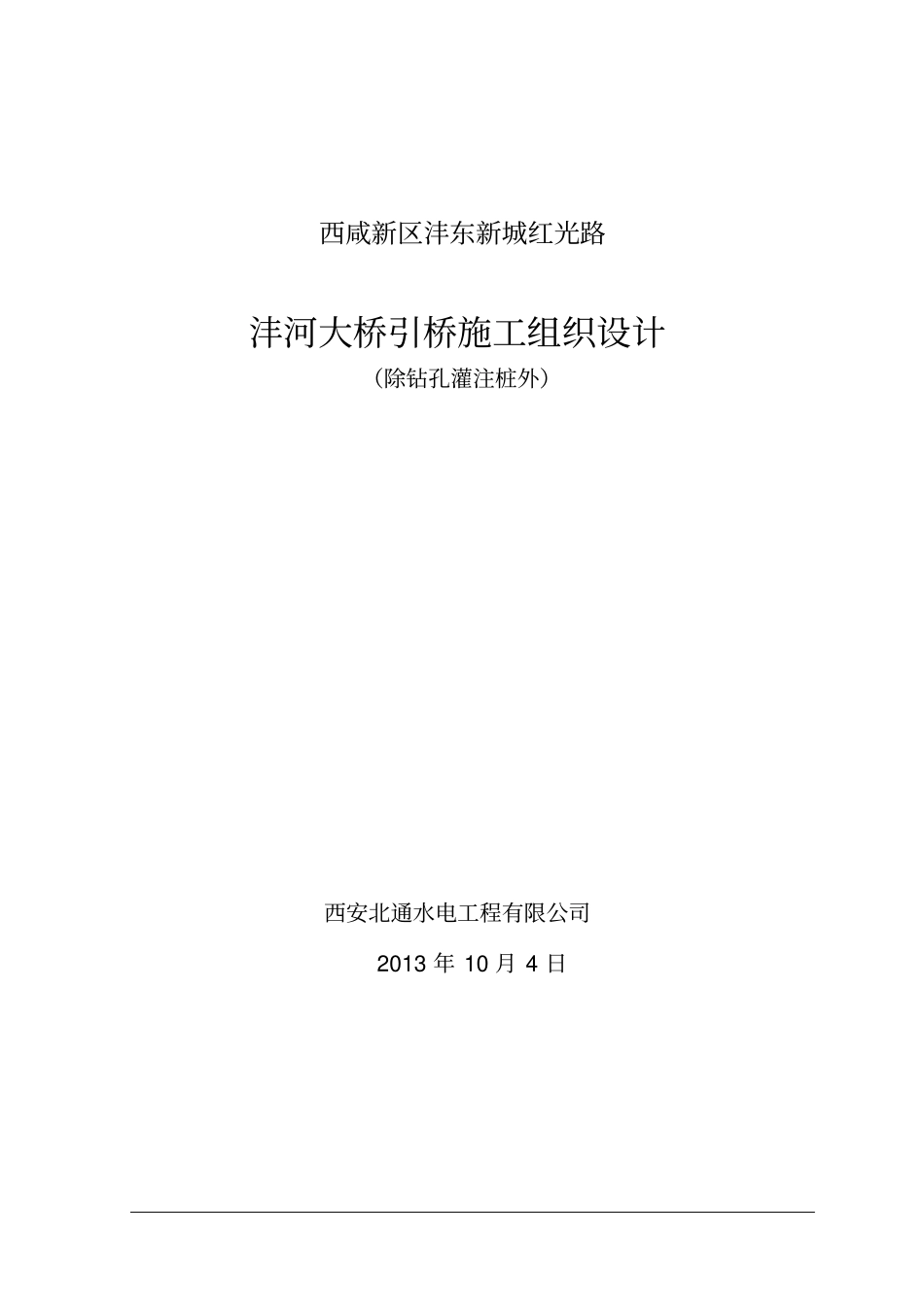

西咸新区沣东新城红光路沣河大桥引桥施工组织设计（除钻孔灌注桩外）西安北通水电工程有限公司2013 年 10 月 4 日表 1 红光路沣河大桥引桥施工组织设计1、工程概况1.1、工程位置及简况本 项 目 桥 梁 位 于 西 安 市 红 光 路 ， 主 桥 上 部 结 构 采 用（55+5*100+55）m 变截面预应力混凝土连续梁，下部采用方柱式桥墩配钻孔灌注桩群桩基础，引桥上部结构采用30m 等截面预应力混凝土连续箱梁，下部采用圆柱式桥墩配钻孔灌注桩群桩基础，两侧桥台均采用肋板式桥台配合钻孔灌注桩基础，桥梁起点桩号： K0+896.00;终点桩号为： K1+813.00,中心桩号为：Ｋ 1+354.5,桥梁全长917m。桥梁单幅桥面宽 27m，3.25m(人行道 )+3m(非机动车道 )+1.0m（隔离带）+14.5m（机动车道） +4.5m（BRT 车道） +0.75m。1.2、工程特点：本桥以连续现浇为主，本次投标I 标段主要为引桥部分。采用普通预应力连续箱梁结构，分两端张拉及单端张拉两种。单跨跨径30m,分 3 跨一联及四跨一联，采用满堂支架施工。1.3、施工环境条件沣河大桥区域内施工道路、便桥、供应工程所需电力均由甲方提供。为了保证施工正常进行，需备300KVA、120KW 发电机各一台。2、主要工程数量该引桥主要工程数量见表1（见下页）沣河大桥引桥主要工程数量表(除桩外 ) 表 1部 位工程项目名称单位数 量备注桥梁下部承台砼 C30 m3 3414 墩身砼 C40 m3 713.2 承台钢筋t 182.03 墩身钢筋t 100.114 桥梁上部梁体 C50 砼m311835.2 梁体钢筋t 2390.64 预应力钢绞线t 544.909 桥梁附属护栏 C30 砼m3220.7 护栏钢筋t 53.09 桥面铺装砼 C50 m31717.6 桥面铺装钢筋网片t 309.727 3、工程进度计划安排沣河大桥引桥施工计划安排6 个月，共计 183个工作日，自 2013年 10 月 20 日开工，2014 年 4 月 20 日完工，详细的进度安排见沣河大桥引桥施工进度横道图。3.1 重点工序的工效分析采用成熟和先进工法，作业层配备熟练的技术工人，提高工作效率。承台：承台计8 个（双幅），断面尺寸较大，基坑开挖量亦大，单个施工时间 5～8 天，承台系梁采取平行流水作业。圆柱式墩身：墩高在6m～8.5m 之间，共计 18 个（双幅），单排墩身施工时间为3-4 天，采取平行流水作业。支架现浇：支架搭设至浇筑砼35 天；各部分具体的进度计划分述如下：3.2 引桥桥梁及桥面工程a 、 施工准备 7 天；b 、承台系梁施工70 天；c、 ...
