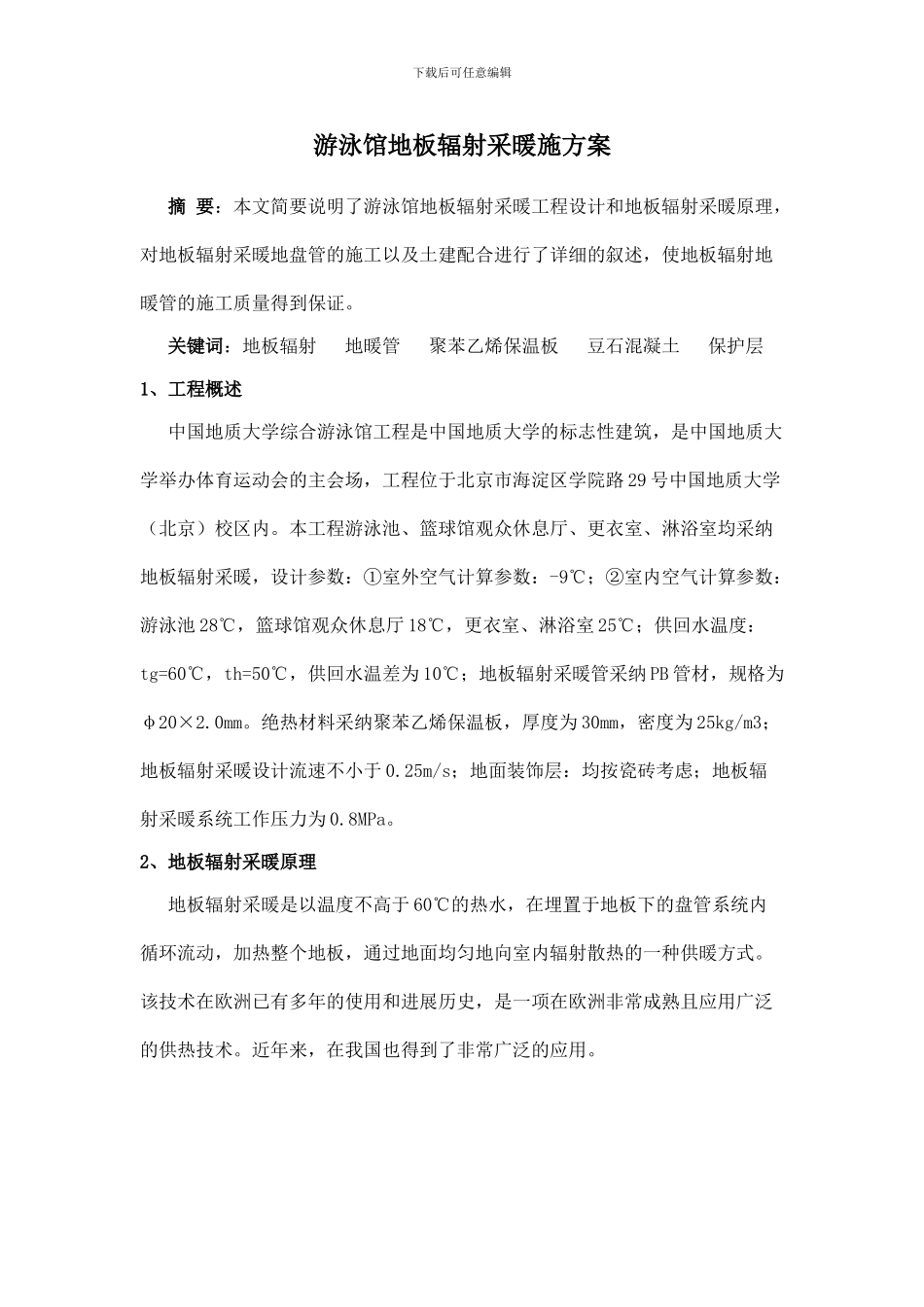

下载后可任意编辑游泳馆地板辐射采暖施方案摘 要：本文简要说明了游泳馆地板辐射采暖工程设计和地板辐射采暖原理，对地板辐射采暖地盘管的施工以及土建配合进行了详细的叙述，使地板辐射地暖管的施工质量得到保证。关键词：地板辐射 地暖管 聚苯乙烯保温板 豆石混凝土 保护层1、工程概述中国地质大学综合游泳馆工程是中国地质大学的标志性建筑，是中国地质大学举办体育运动会的主会场，工程位于北京市海淀区学院路 29 号中国地质大学（北京）校区内。本工程游泳池、篮球馆观众休息厅、更衣室、淋浴室均采纳地板辐射采暖，设计参数：①室外空气计算参数：-9℃；②室内空气计算参数：游泳池 28℃，篮球馆观众休息厅 18℃，更衣室、淋浴室 25℃；供回水温度：tg=60℃，th=50℃，供回水温差为 10℃；地板辐射采暖管采纳 PB 管材，规格为φ20×2.0mm。绝热材料采纳聚苯乙烯保温板，厚度为 30mm，密度为 25kg/m3；地板辐射采暖设计流速不小于 0.25m/s；地面装饰层：均按瓷砖考虑；地板辐射采暖系统工作压力为 0.8MPa。2、地板辐射采暖原理地板辐射采暖是以温度不高于 60℃的热水，在埋置于地板下的盘管系统内循环流动，加热整个地板，通过地面均匀地向室内辐射散热的一种供暖方式。该技术在欧洲已有多年的使用和进展历史，是一项在欧洲非常成熟且应用广泛的供热技术。近年来，在我国也得到了非常广泛的应用。下载后可任意编辑地板辐射采暖并不神奇，罗马帝国时期的人们就将地下温泉引入地下的管槽，在大理石地面下循环发热取暖。在我国古代的皇宫中也曾有类似的应用，我国东北地区沿用至今的火炕也是应用了地板辐射采暖的原理。3、地板辐射采暖施工3.1 材料及设备准备3.1.1 聚丁烯(PB)地暖管。地板采暖管采纳 PB 管材，规格为 φ20×2.0mm。产品的生产与检验严格执行国家标准《冷热水用聚丁烯（PB）管道系统》（GB/T19473.1.2.3-2024）。3.1.2 聚苯乙烯保温板。绝热保温层采纳聚苯乙烯保温板，厚度为 30mm，密度为 25kg/m³；其性能应符合《绝热用模塑聚苯乙烯泡沫塑料》（GB/T10801.1-2024）的规定要求。3.1.3 分、集水器。分、集水器采纳进口品牌铜质。内外表面应光滑，不得有裂缝、砂眼、夹渣、凹凸不平等脱镀的缺陷。3.1.4 钢丝网。钢丝网采纳规格 φ2.0mm 网格 100mm×100mm 的钢丝网。3.1.5 保护层。保护层采纳 C15 豆石混凝土。3.2 材料检验和试验3.2.1 地暖系统所使用的材料、设备组件、绝热材料必须有质量...
