湖前大桥墩台施工临时围堰方案VIP免费

湖前大桥墩台施工临时围堰方案_第1页
1/7

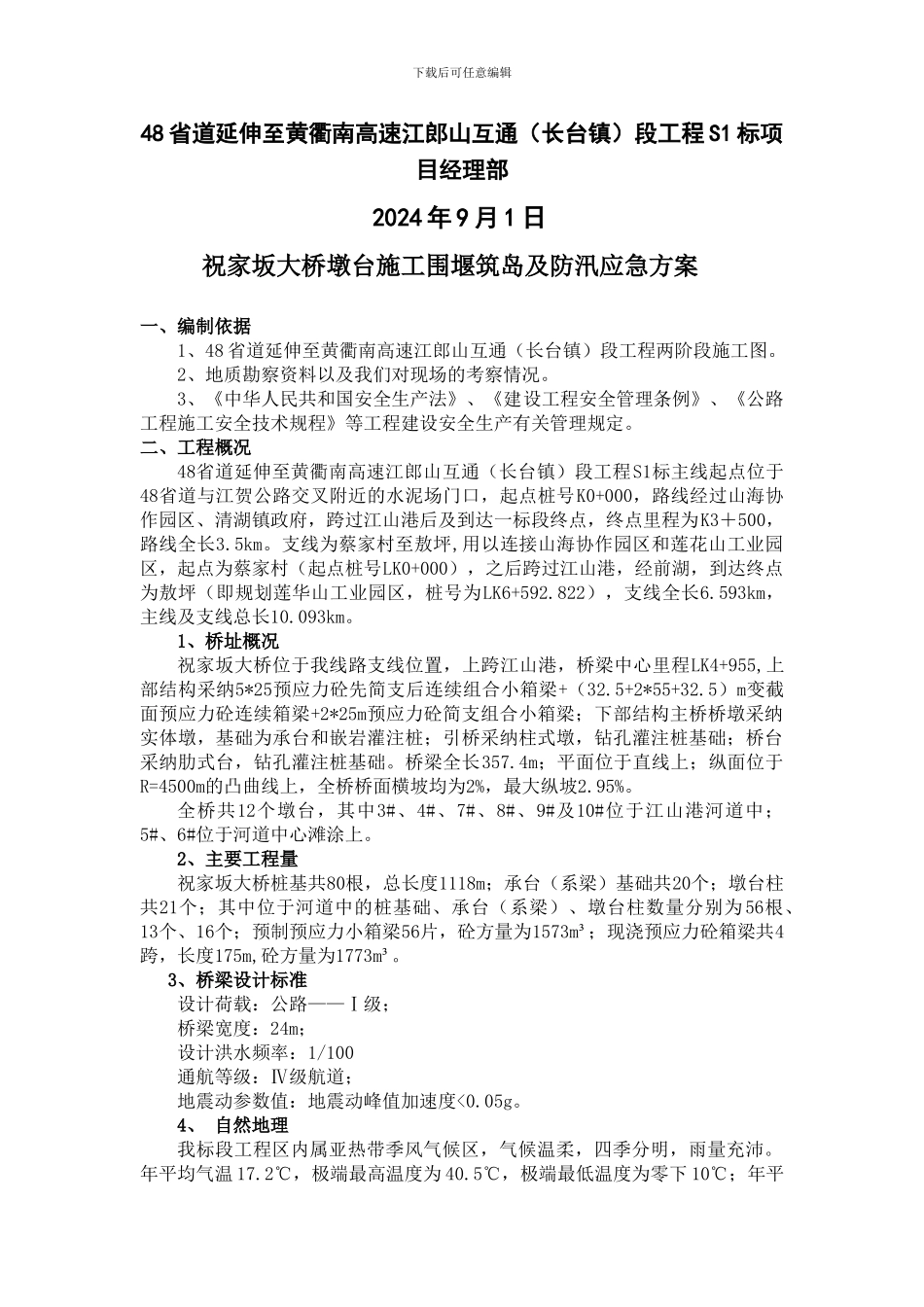

湖前大桥墩台施工临时围堰方案_第2页
2/7

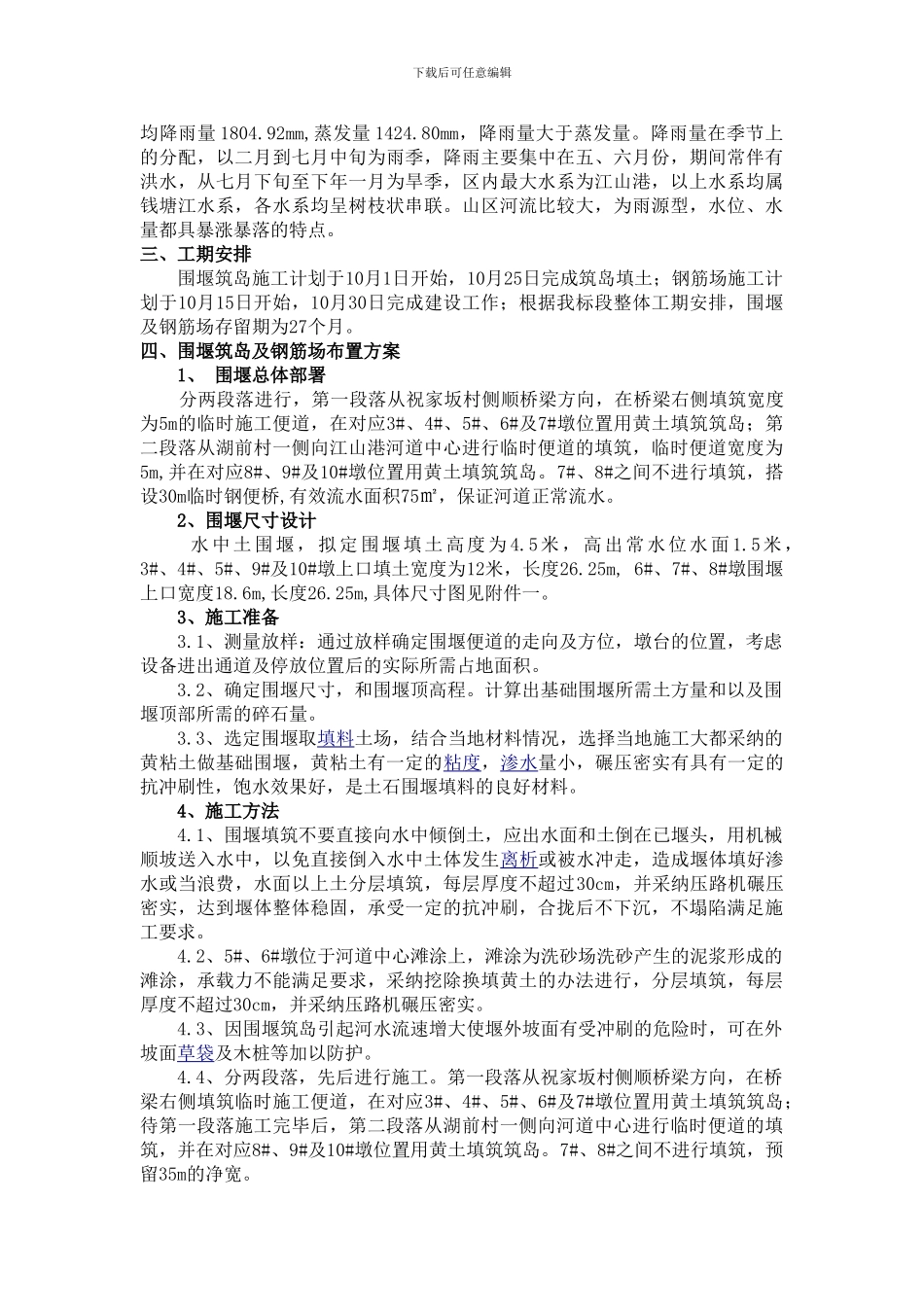

湖前大桥墩台施工临时围堰方案_第3页
3/7
下载后可任意编辑48 省道延伸至黄衢南高速江郎山互通(长台镇)段公路工程 S1 标段祝家坂大桥围堰筑岛及防汛应急方案编 制: 审 核: 审 批: 中铁十六局集团第三工程有限公司下载后可任意编辑48 省道延伸至黄衢南高速江郎山互通(长台镇)段工程 S1 标项目经理部2024 年 9 月 1 日祝家坂大桥墩台施工围堰筑岛及防汛应急方案一、编制依据1、48 省道延伸至黄衢南高速江郎山互通(长台镇)段工程两阶段施工图。2、地质勘察资料以及我们对现场的考察情况。3、《中华人民共和国安全生产法》、《建设工程安全管理条例》、《公路工程施工安全技术规程》等工程建设安全生产有关管理规定。二、工程概况48省道延伸至黄衢南高速江郎山互通(长台镇)段工程S1标主线起点位于48省道与江贺公路交叉附近的水泥场门口,起点桩号K0+000,路线经过山海协作园区、清湖镇政府,跨过江山港后及到达一标段终点,终点里程为K3+500,路线全长3.5km。支线为蔡家村至敖坪,用以连接山海协作园区和莲花山工业园区,起点为蔡家村(起点桩号LK0+000),之后跨过江山港,经前湖,到达终点为敖坪(即规划莲华山工业园区,桩号为LK6+592.822),支线全长6.593km,主线及支线总长10.093km。1、桥址概况祝家坂大桥位于我线路支线位置,上跨江山港,桥梁中心里程LK4+955,上部结构采纳5*25预应力砼先简支后连续组合小箱梁+(32.5+2*55+32.5)m变截面预应力砼连续箱梁+2*25m预应力砼简支组合小箱梁;下部结构主桥桥墩采纳实体墩,基础为承台和嵌岩灌注桩;引桥采纳柱式墩,钻孔灌注桩基础;桥台采纳肋式台,钻孔灌注桩基础。桥梁全长357.4m;平面位于直线上;纵面位于R=4500m的凸曲线上,全桥桥面横坡均为2%,最大纵坡2.95%。全桥共12个墩台,其中3#、4#、7#、8#、9#及10#位于江山港河道中;5#、6#位于河道中心滩涂上。2、主要工程量祝家坂大桥桩基共80根,总长度1118m;承台(系梁)基础共20个;墩台柱共21个;其中位于河道中的桩基础、承台(系梁)、墩台柱数量分别为 56根、13个、16个;预制预应力小箱梁56片,砼方量为1573m³;现浇预应力砼箱梁共4跨,长度175m,砼方量为1773m³。3、桥梁设计标准设计荷载:公路——Ⅰ级;桥梁宽度:24m;设计洪水频率:1/100通航等级:Ⅳ级航道;地震动参数值:地震动峰值加速度<0.05g。4、 自然地理我标段工程区内属亚热带季风气候区,气候温柔,四季分明,雨量充沛。年平均气温 17.2℃,极端最高温度为 40.5℃,极端最低温...
