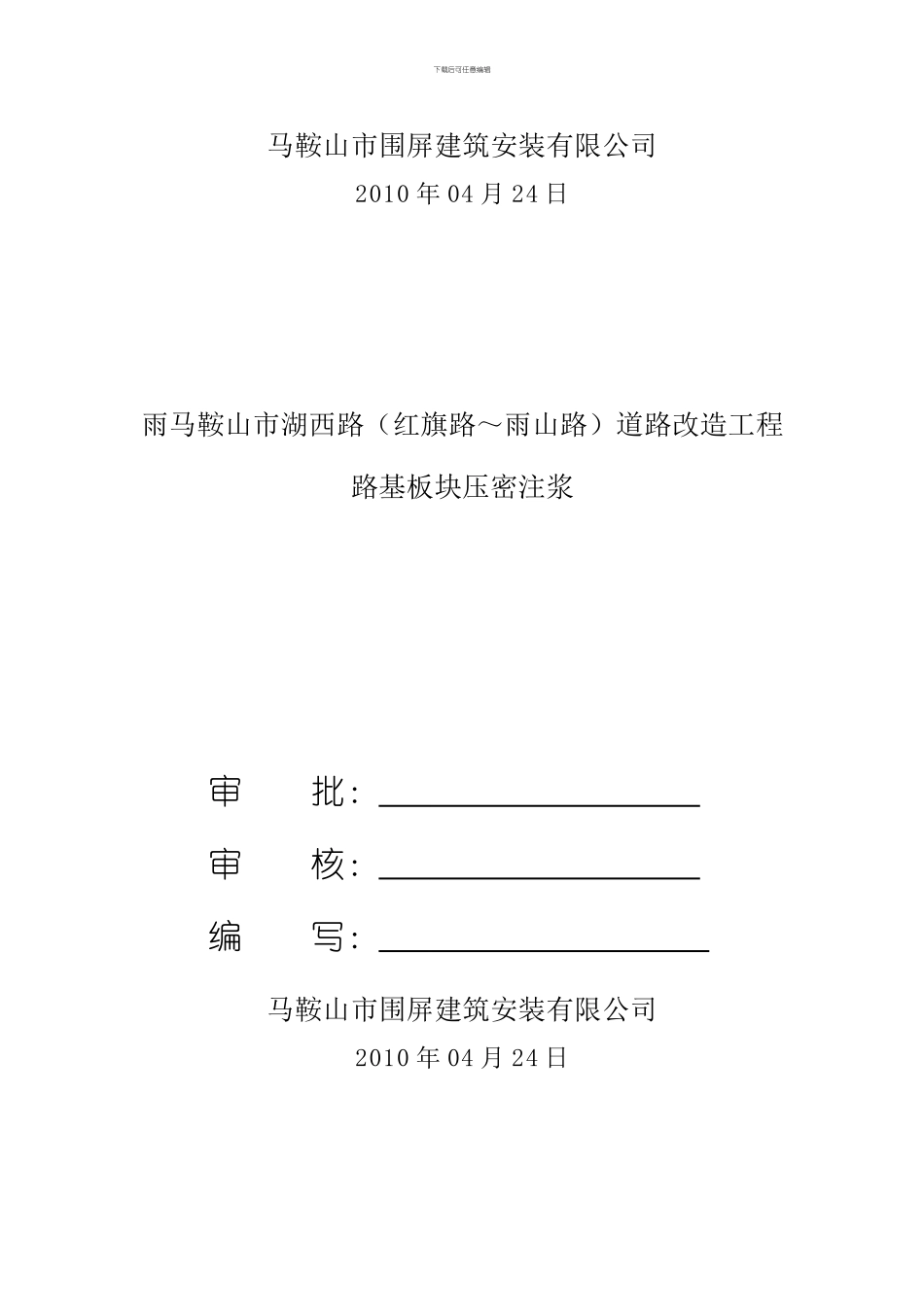

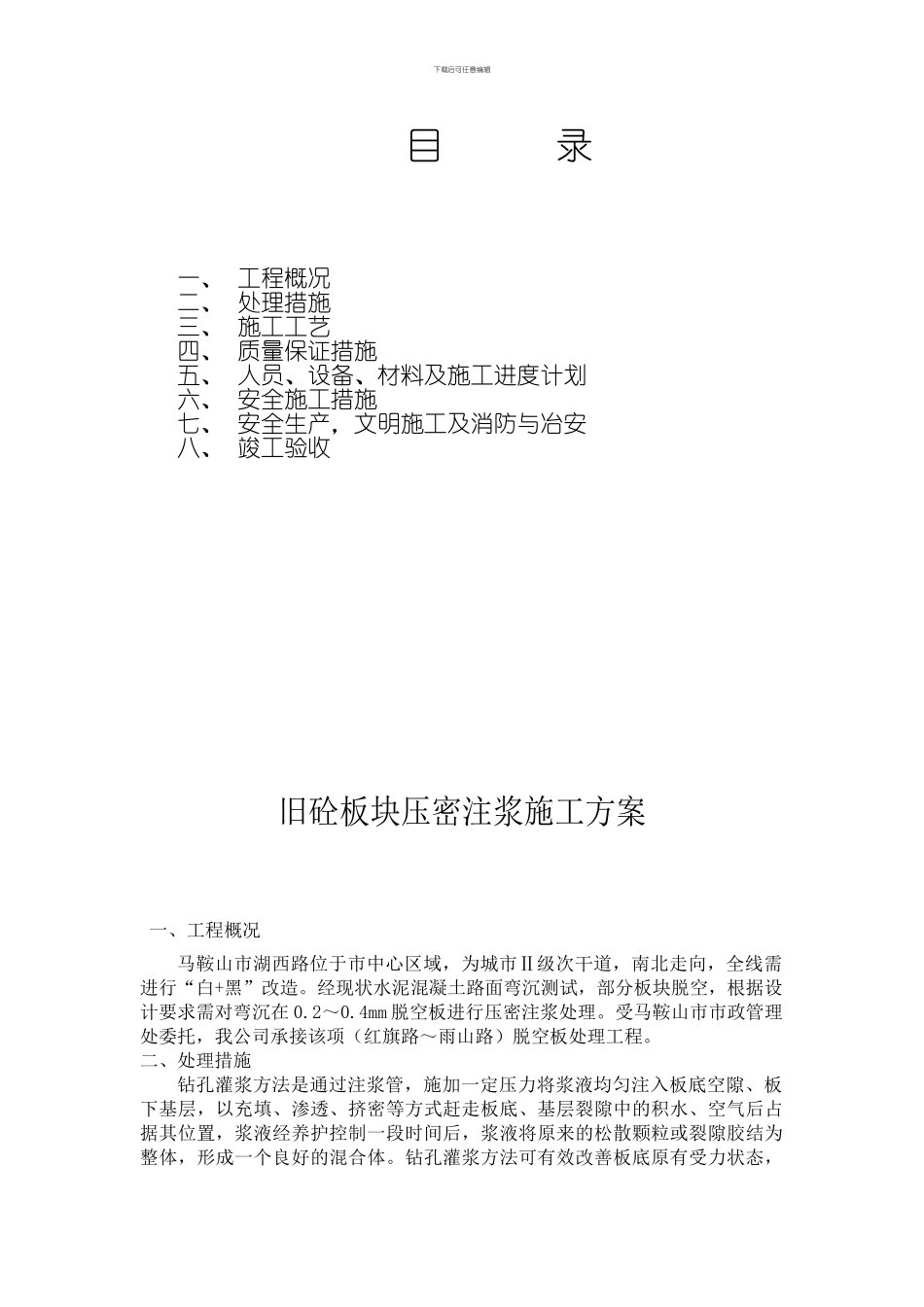

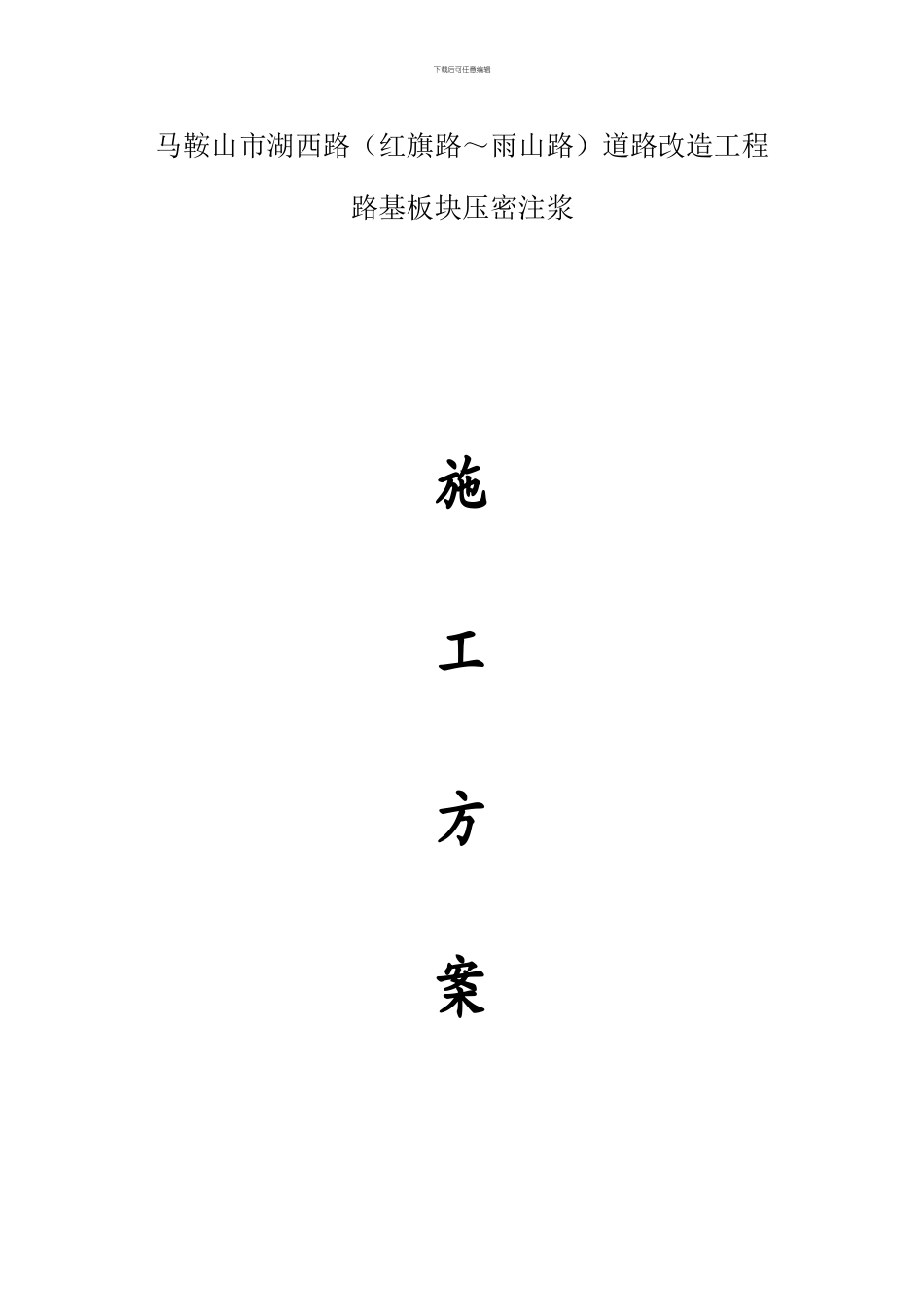

下载后可任意编辑马鞍山市湖西路（红旗路～雨山路）道路改造工程路基板块压密注浆施工方案下载后可任意编辑马鞍山市围屏建筑安装有限公司2010 年 04 月 24 日雨马鞍山市湖西路（红旗路～雨山路）道路改造工程路基板块压密注浆审 批： 审 核： 编 写： 马鞍山市围屏建筑安装有限公司2010 年 04 月 24 日下载后可任意编辑目 录一、 工程概况二、 处理措施三、 施工工艺四、 质量保证措施五、 人员、设备、材料及施工进度计划六、 安全施工措施七、 安全生产，文明施工及消防与冶安八、 竣工验收旧砼板块压密注浆施工方案 一、工程概况马鞍山市湖西路位于市中心区域，为城市Ⅱ级次干道，南北走向，全线需进行“白+黑”改造。经现状水泥混凝土路面弯沉测试，部分板块脱空，根据设计要求需对弯沉在 0.2～0.4mm 脱空板进行压密注浆处理。受马鞍山市市政管理处委托，我公司承接该项（红旗路～雨山路）脱空板处理工程。 二、处理措施钻孔灌浆方法是通过注浆管，施加一定压力将浆液均匀注入板底空隙、板下基层，以充填、渗透、挤密等方式赶走板底、基层裂隙中的积水、空气后占据其位置，浆液经养护控制一段时间后，浆液将原来的松散颗粒或裂隙胶结为整体，形成一个良好的混合体。钻孔灌浆方法可有效改善板底原有受力状态，下载后可任意编辑提高基层和地基强度，恢复板体与地基的连续性，达到加固基础、治理板块松动、沉降的目的。三、施工工艺施工前首先要与监理单位及相关部门协调，对各类地下管线的位置、种类、结构形式、埋深等情况进行细致调查，并对施工可能影响的管线实行有效保护措施。1、放样根据设计图纸标出桩号、设置基准桩位后实行保护措施，再根据确定的处理方案定出施工区域的具体位置及道面板的排、行编号，现场用红漆标明。用钢卷尺丈量出准确距离，用油漆作出钻孔孔位明显标记。2、钻孔板块钻孔根据弯沉检测结果，按设计要求每脱空板钻 5 孔，按梅花型布孔，用工程钻机钻孔 250mm 及 650mm，钻孔直径 50mm,成孔后用高压冲气清理孔内灰渣，内孔埋放法兰螺帽，封孔后用红漆在板面标注各孔压浆顺序。3、制浆采纳 Z20 自动拌浆系统，严格按浆液配比进行制浆，制浆配合比为水泥(42.5R)：粉煤灰：水：早强剂：减水剂＝1：0.5：0.1：0.001；先将水泥、粉煤灰放入桶中搅拌 15s，再加入减水剂、早强剂搅拌 15s，加水搅拌。并且根据当天的气温情况，对浆液进行适当的微调整。4、注浆 注浆 SYB50/50-Ⅰ 冲...
