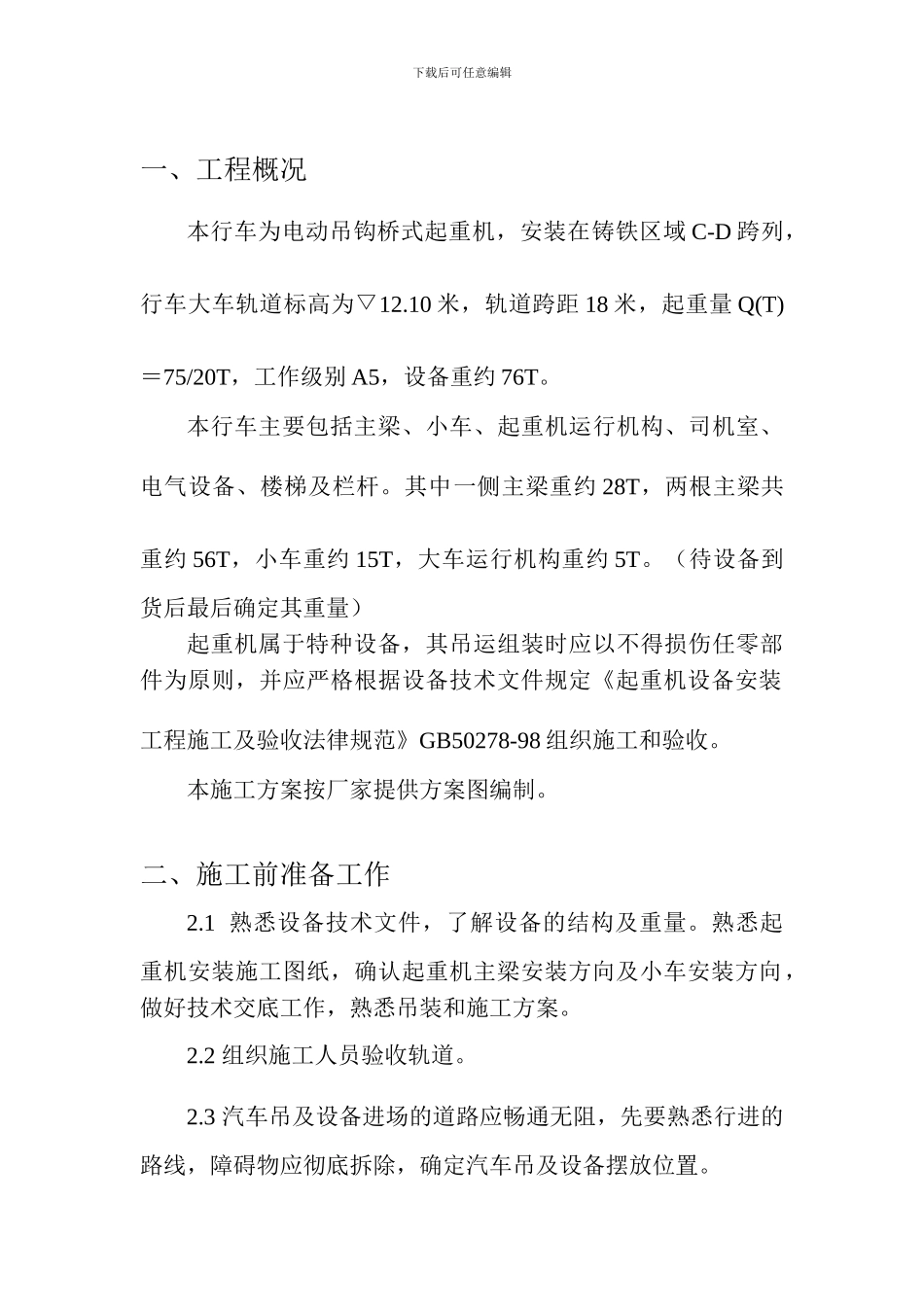

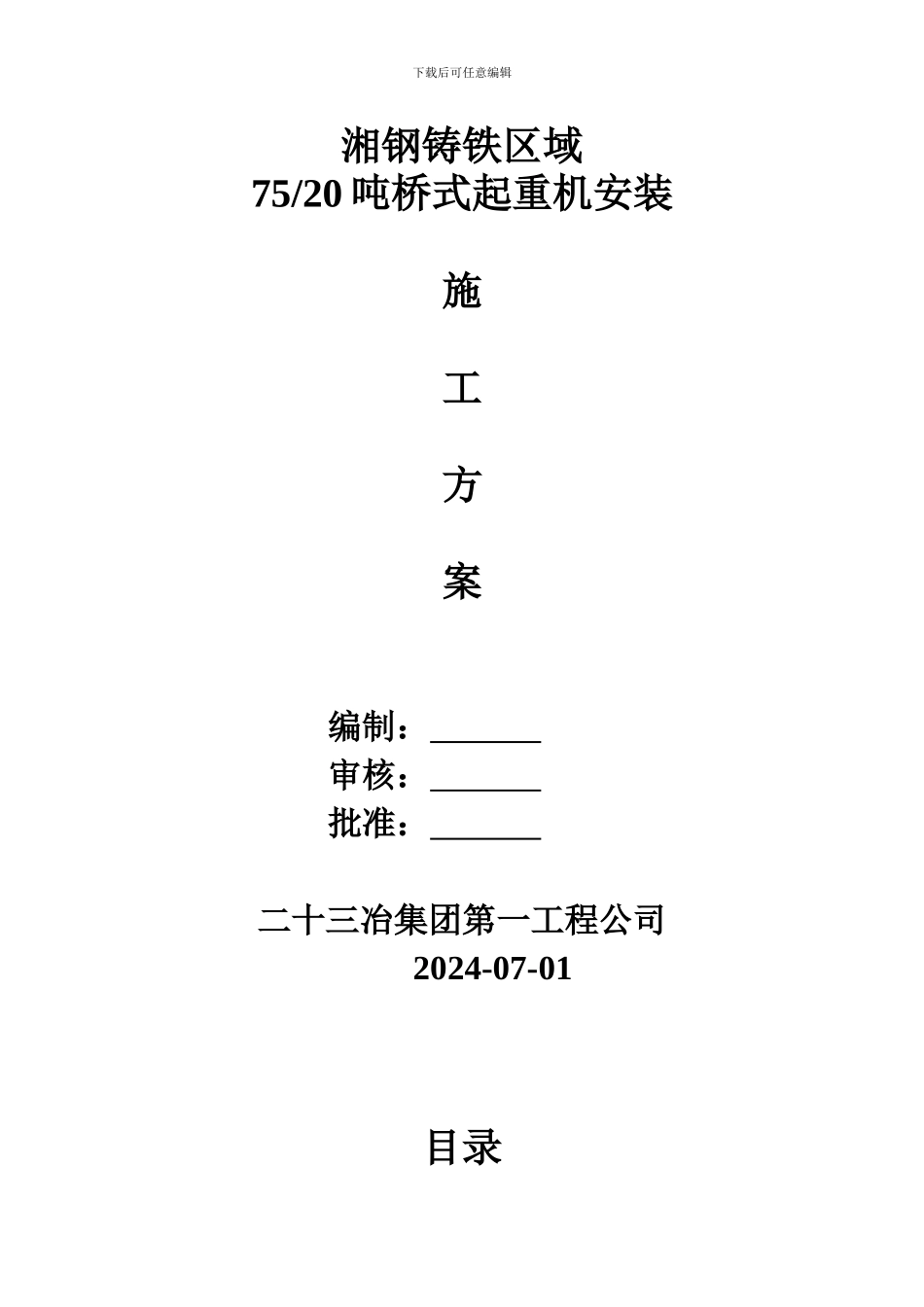

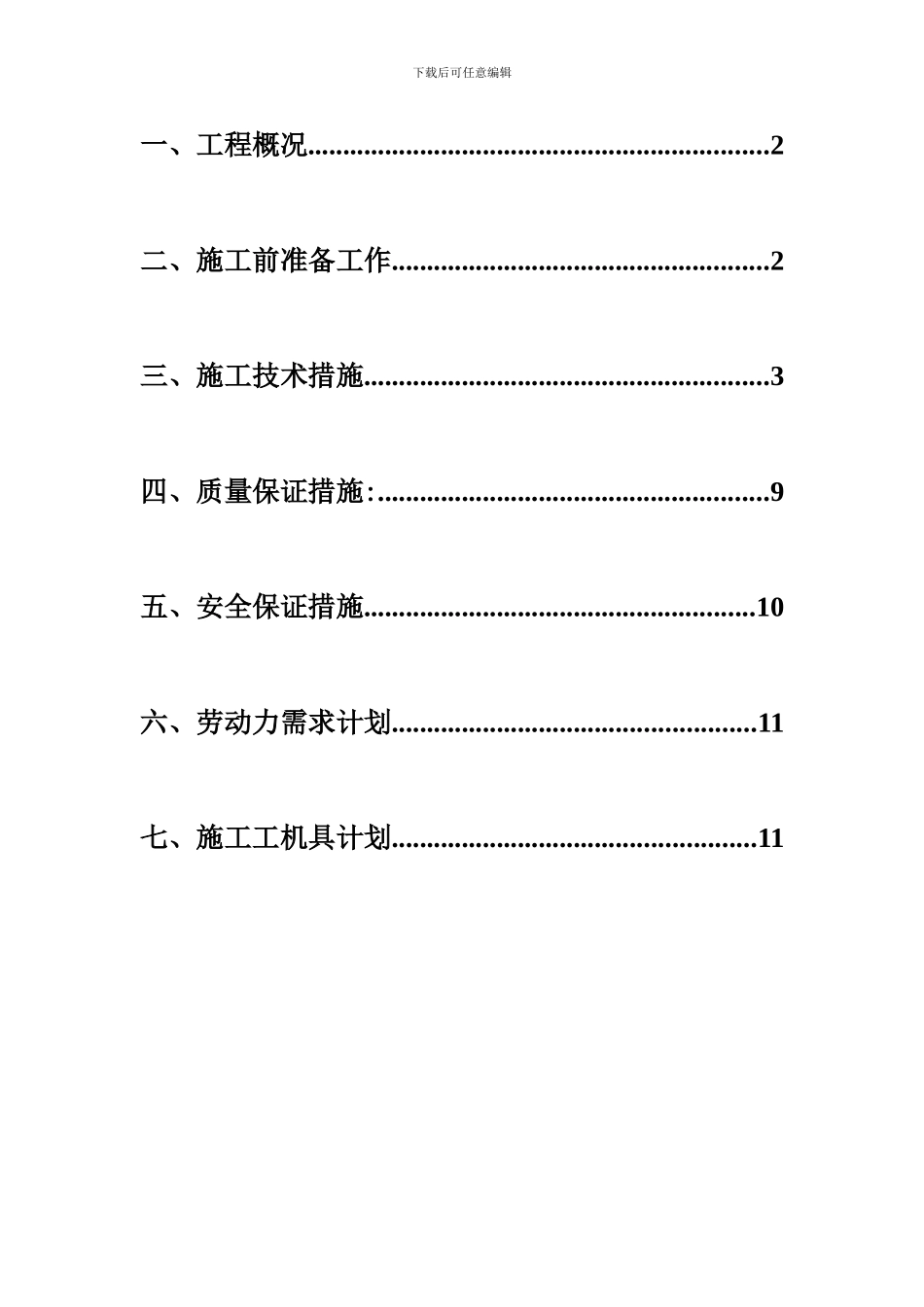

下载后可任意编辑湘钢铸铁区域75/20 吨桥式起重机安装施工方案编制： 审核： 批准： 二十三冶集团第一工程公司2024-07-01目录下载后可任意编辑一、工程概况..................................................................2二、施工前准备工作......................................................2三、施工技术措施..........................................................3四、质量保证措施:........................................................9五、安全保证措施........................................................10六、劳动力需求计划....................................................11七、施工工机具计划....................................................11下载后可任意编辑一、工程概况本行车为电动吊钩桥式起重机，安装在铸铁区域 C-D 跨列，行车大车轨道标高为▽12.10 米，轨道跨距 18 米，起重量 Q(T)＝75/20T，工作级别 A5，设备重约 76T。本行车主要包括主梁、小车、起重机运行机构、司机室、电气设备、楼梯及栏杆。其中一侧主梁重约 28T，两根主梁共重约 56T，小车重约 15T，大车运行机构重约 5T。（待设备到货后最后确定其重量）起重机属于特种设备，其吊运组装时应以不得损伤任零部件为原则，并应严格根据设备技术文件规定《起重机设备安装工程施工及验收法律规范》GB50278-98 组织施工和验收。本施工方案按厂家提供方案图编制。二、施工前准备工作 2.1 熟悉设备技术文件，了解设备的结构及重量。熟悉起重机安装施工图纸，确认起重机主梁安装方向及小车安装方向，做好技术交底工作，熟悉吊装和施工方案。2.2 组织施工人员验收轨道。2.3 汽车吊及设备进场的道路应畅通无阻，先要熟悉行进的路线，障碍物应彻底拆除，确定汽车吊及设备摆放位置。下载后可任意编辑2.4 设备开箱检查验收：按装箱清单检查设备零部件及附件的规格、型号、数量应符合设备技术的要求，且有出厂合格证及必要的出厂实验记录，机电设备应无变形、损伤、和锈蚀，尤其是钢丝绳不有锈蚀、损伤、弯折、打环、结扣、裂嘴、松散和短丝现象。2.5 制定可靠的吊装方案，准备并检查吊装用的吊具、卡具、索具、枕木等相关材料。2.6 安装步骤：施工准备—轨道验收—设备开箱清点和检查验收—主梁拼装—小车吊装—驾驶室吊装—栏杆钢梯安装—电气设备安装—钢丝绳及吊钩安装—润滑部位注油、试运转及验收。三、...
